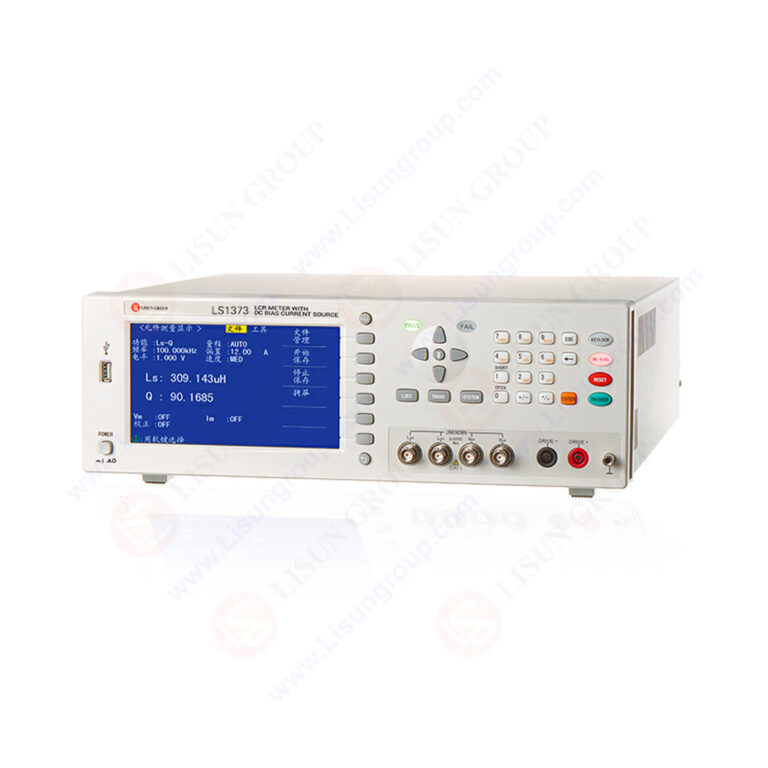

DC Bias Akım Kaynaklı LCR Ölçer

Özellikler

Model

LS1373X

LS1379MX

LS1379CMX

ekran

7 ″ LCD

4.3 ″ LCD

Çalışma

Fiziksel düğme + ayak kumanda anahtarı

Mevcut aralık

0-12A

0-25A(Slave makinesi LS1379S mevcuttur, 20A'ya kadar maksimum 500 ünite istifleme)

akım

Aralık

0mA-1.000A/1.000A-5.000A/5.0A-225A(Slave makine sayısına göre)

adım

0.25mA/1.25mA/6.25mA*N(N, çevrimiçi makinelerin sayısıdır)

Süpürme ayar süresi

4ms-3600s

10ms-3600s

20ms-3600s

Maksimum çıkış voltajı

11V（Tüm mevcut koşullar altında 11V voltajı verebilir）

İzin verilen maksimum DC direnci

Rmax=Vmax/I (Ω)（Rmax hesaplaması için kullanım kılavuzuna bakın）

İzin verilen maksimum endüktans

Lmax=Vmax/(di/dt) (mH)（Lmax hesaplaması için kullanım kılavuzuna bakın）

Menzil modu

Oto

Kontrol modunu başlat ve durdur

BAŞLAT/DURDUR Fiziksel düğme, 4 çeşit ayak kumandası, bus

Sürekli yükleme maksimum akım süresi

Muhafazakar 2-3 saat, kesintisiz çıktı

Özellikler(Hazırlık aşamasında)

Cihaz arızası otomatik testi; 99 grup özel dosya yönetimi; Çift ilerleme çubuğu göstergesi; Çince ve İngilizce olarak iki dilli; Bağımlı yazılım anahtarı; Gerçek zamanlı çalışma; SCPI komut seti; Basit çift ekranlı hesap makinesi vb.

Cihaz arızası kendi kendine testi; 99 grup özel dosya yönetimi; Çince ve İngilizce olarak iki dilli; SCPI komut seti;

Liman

RS232C、UsbHost、USB Aygıtı、İşleyici

RS232C, Köle Bağlantısı

çalışma Gücü

Voltaj：100～120V AC/198～242V AC

Frekans：46～64 Hz，Güç>50 VA

Çalışma ortamı

0℃～40℃，Bağıl nem≤75%

Hacim (GxYxD)

465mmx395mmx135mm

465mmx430mmx178mm

Net ağırlık

9.9Kg

19Kg

LCR metre özellikleri

Model

LS1373X

LS1379MX

LS1379CMX

Test frekansı

50Hz~200kHz，12,000'den fazla frekans noktası

50Hz~1MHz

Test parametresi

C、L、X、B、R、G、D、Q、ESR、Rp、θ、

|Z|、|Y|、P

Test seviyesi

10mV-2Vrms

Temel doğruluk

%0.05 Doğruluk tablosu geçerli olacaktır

Hız testi

Hızlı: 50 kez/saniye, orta hız 20 kez/saniye, yavaş hız 6 kez/saniye (Frekans 1kHz'in üzerinde)

ekran

menzil

|Z|, R, X

0.01 mΩ ~ 99.9999MΩ

|Y|,G,B

0.00001μS~99.9999S

C

0.00001pF~9.99999F

D

0.00001 ~ 9.99999

DCR

0.01mΩ~99.9999MΩ

L

0.00001μH~99999.9H

Q

0.01 ~ 99999.9

θ(RAD)

-3.14159 ～ 3.14159

θ(DERECE)

-179.999 ° ~ 179.999 °

%Δ

-99.999% ~ 99.999%

Sinyal kaynağı çıkış empedansı

30Ω、100Ω、10/CC

Menzil modu

Otomatik ve tutun

Tetikleme modu

Dahili, manuel, otomatik, harici, bus

Kalibrasyon fonksiyonu

Açık/kısa devre, tam frekans temizleme, nokta frekansı temizleme

Eşdeğer devre

Seri ve paralel

Karşılaştırıcı

Üç vitesli sıralama，BIN0～BIN2

PASS、HI、LOW(PASS/FAIL LED ekranı)
