Test Doğruluğunun Analizi: Işık Ölçer Lümen Ölçümleri için Tek Parça Entegre Küre ile Geleneksel Monte Edilmiş Entegre Küre

Giriş
LED aydınlatmanın ışık akısı ve diğer fotometrik özelliklerini test ederken, entegre küreler doğru ölçümler için olmazsa olmaz araçlardır. Genellikle şu terimlerle anılan bu ölçümler ışık ölçer lümen, kalite kontrolü ve ürün geliştirme için kritik veriler sağlar. Fotometri alanında yaygın bir tartışma, tek parçalı (dikişsiz) entegre kürelerin geleneksel olarak birleştirilmiş olanlardan daha iyi hassasiyet sunup sunmadığıdır. Bu makale, özellikle şu bağlamda tek parçalı entegre kürelerin test doğruluğunu karşılaştırmaya odaklanmaktadır: LISUN LPCE-2 Yüksek Hassasiyetli Spektroradyometre Entegre Küre Sistemi, özellikle ışık ölçer lümen okumaları için, geleneksel monte edilmiş entegre kürelere karşıdır.

Işık Ölçer Lümen Testinde Entegre Kürelerin Rolü
Entegre küre, bir kaynaktan gelen ışığı yüzeyi içinde eşit şekilde dağıtarak ışık akısını, kromatikliği ve diğer optik özellikleri ölçmede kritik öneme sahiptir. Toplam görünür ışığın yayıldığı miktarı belirleyen ışık ölçer lümen okumaları, entegre kürenin doğruluğuna önemli ölçüde bağlıdır. LISUN LPCE-2 Tek parça entegre küre kullanan sistem, geleneksel monte edilmiş kürelere kıyasla ışık ölçümlerinde daha yüksek hassasiyet iddia ediyor. Bu hassasiyet, LED'lerin ve diğer ışık kaynaklarının lümen çıkışını değerlendirirken çok önemlidir.

Tek Parça ve Birleştirilmiş Entegre Küreler: Tasarım Farkları

Tek Parça Entegre Küre (Kusursuz Tasarım)

Aşağıdaki şekilde bulunan tek parçalı entegre bir küre: LISUN LPCE-2 Sistem, kesintisiz, kusursuz bir iç yüzeye sahiptir. Bu tasarım, hiçbir dağınık ışık veya düzensiz yansımanın ölçümleri bozmamasını sağlar. Yapı malzemesi genellikle küre içinde düzgün ışık dağılımı sağlayan yüksek yansıtıcı bir madde, tipik olarak baryum sülfat ile kaplanır. Hiçbir dikiş veya bağlantı noktası olmadığından, ışık dağılımı doğal olarak daha tutarlıdır.

Montajlı Entegre Küre

Geleneksel olarak bir araya getirilen entegre küreler, bir araya getirilmiş birden fazla parçadan oluşur. Bu küreler hala değerli fotometrik veriler sağlayabilse de, bir araya getirilen parçalar arasındaki dikişler veya birleşim yerleri ışık yansımasında hafif düzensizliklere neden olabilir. Bu kusurlar, ışık ölçer lümen ölçümlerinin doğruluğunu etkileyebilecek olası hata kaynakları sunar. Bu sorunları hassas yapı teknikleri ve yüksek kaliteli kaplamalarla hafifletme çabalarına rağmen, bir araya getirilen kürelerdeki dikişler hala tek parça tasarımların önlediği değişkenliği sunar.

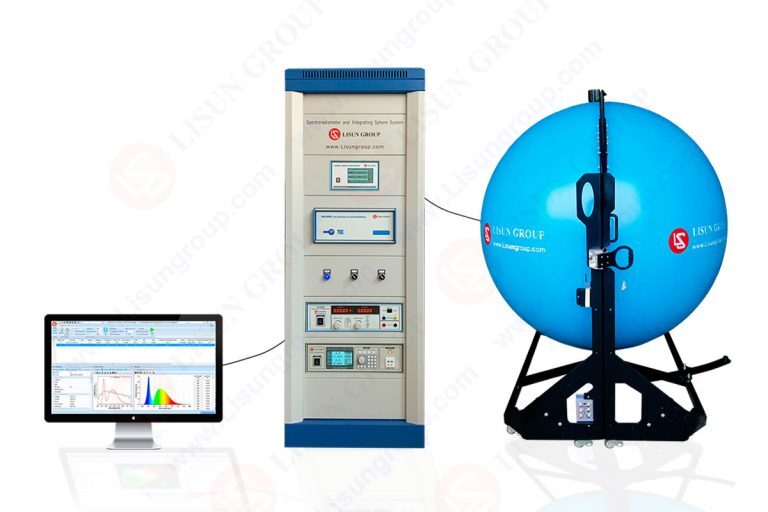

Yüksek Hassasiyetli Spektroradiyometre Entegre Küre Sistemi LPCE-2(LMS-9000)

Işık Ölçer Lümen Ölçümlerinde Karşılaştırmalı Doğruluk
Deneysel kurulum
Hem tek parçalı entegre bir küre ( hem de 1000 μm) kullanılarak ışık ölçer lümen ölçümlerinin doğruluğunu değerlendirmek için bir dizi test gerçekleştirildi.LISUN LPCE-2) ve geleneksel bir şekilde birleştirilmiş entegre küre. Tutarlı koşulların sağlanması için her testte aynı LED ışık kaynağı kullanıldı. Sonuçlar lümen cinsinden ölçüldü ve birden fazla denemede karşılaştırıldı.

Deneysel veriler üç ana alana odaklanmaktadır:

Işık akısı (lümen cinsinden)
Işık dağılımının düzgünlüğü
Ölçüm tekrarlanabilirliği

Veri Sonuçları

1. Işık Akısı Ölçümleri
Tek parça küreden gelen ışık ölçer lümen okumaları ortalama 945 lümen gösterirken, birleştirilmiş küre 920 lümen kaydetti. 25 lümenlik fark, birleştirilmiş küredeki dikiş kaynaklı saçılmanın etkisini vurgular ve bu da toplam kaydedilen ışık akısını hafifçe azaltır.

2. Işık Dağılımı Tekdüzeliği
Işık dağılımındaki tekdüzelik, doğru okumaları sağlamada kritik bir faktördür. Tek parça küre, geleneksel olarak birleştirilmiş küreye (%98.7) kıyasla daha yüksek bir tekdüzelik yüzdesi (%95.3) sergiledi. Birleştirilmiş küredeki dikişler, ışık yansımasında küçük farklılıklar yarattı, bu da tekdüzeliği azalttı ve ölçüm hataları olasılığını artırdı.

3. Ölçüm Tekrarlanabilirliği
Ölçüm tekrarlanabilirliği, birden fazla testteki sonuçların tutarlılığı anlamına gelir. Tek parça küre, monte edilmiş kürede gözlemlenen ±%0.5 değişkenliğe kıyasla yalnızca ±%1.2'lik bir değişkenlikle üstün tekrarlanabilirlik gösterdi. Tek parça kürenin daha fazla tutarlılığı, hassasiyetin kritik olduğu uygulamalar için onu daha iyi bir seçim haline getirir, örneğin kalibrasyon ışık ölçer lümen araçlar.

Monte Edilmiş Kürelerde Test Doğruluğunu Etkileyen Faktörler
Geleneksel olarak birleştirilmiş entegre kürelerde gözlemlenen daha düşük doğruluğa birkaç faktör katkıda bulunur:

• Dikiş Dağılması:Birleştirilmiş kürelerin en önemli dezavantajı, dikiş yerlerinde ışık saçılmasıdır. En dikkatli şekilde hizalanmış ve oluşturulmuş birleştirilmiş küreler bile, ölçüm hatalarına yol açan düzensiz ışık yansımasından muzdarip olabilir.
• Hava Boşlukları: Birleştirilmiş kürelerin bölümleri arasında küçük hava boşlukları olabilir ve bu da ışık sızıntısına ve okumalarda düzensizliğe katkıda bulunur. Bu boşlukların tamamen ortadan kaldırılması zordur ve bu da birleştirilmiş küreleri yüksek hassasiyetli uygulamalar için doğası gereği daha az güvenilir hale getirir.
• Yaşlanma ve Aşınma: Zamanla, birleştirilmiş bir küredeki dikişler aşınabilir ve ışık dağılımında daha fazla dağılmaya ve tutarsızlığa neden olabilir. Tek parça küreler daha dayanıklıdır ve uzun süreler boyunca doğruluklarını korurlar.

Avantajları LISUN LPCE-2 Işık Ölçer Lümen Testi için Tek Parça Entegre Küre
MKS LISUN LPCE-2 Sistem, ışık ölçer lümenini ölçmek için geleneksel sistemlere kıyasla çeşitli avantajlar sunmaktadır:

• Daha Yüksek Hassasiyet:Deneysel verilerde gösterildiği gibi, tek parçalı entegre küre, LISUN LPCE-2 sistem daha doğru lümen ölçümleri sağlar. Kusursuz tasarım, birleştirilmiş kürelerde bulunan tutarsızlıkları ortadan kaldırır.
• Daha İyi Tekdüzelik:Işık dağılımının daha düzgün olması, kaynaktan yayılan ışığın her bölümünün lümen ölçümünde dikkate alınmasını sağlayarak daha güvenilir sonuçlara yol açar.
• Uzun Vadeli İstikrar: Tek parça küreler aşınmaya ve bozulmaya daha az eğilimlidir, bu sayede doğrulukları zaman içinde tutarlı kalır ve endüstriyel ortamlarda tekrarlanan testler için idealdir.
• Kalibrasyon Kolaylığı: Tek parça kürenin daha yüksek tekrarlanabilirliği, ışık ölçer lümen aletleri için kalibrasyon sürecini basitleştirir ve doğruluğu korumak için gereken yeniden kalibrasyon sıklığını azaltır.

Sonuç
Işık ölçer lümen ölçümlerinin hassasiyetinin kritik olduğu uygulamalarda, örneğin, LISUN LPCE-2 Yüksek Hassasiyetli Spektroradyometre Entegre Küre Sistemi, geleneksel monte edilmiş kürelere kıyasla üstün performans sunar. Kusursuz tasarım, dikişlerle ilişkili hataları ortadan kaldırarak daha yüksek ışık akısı okumaları, daha iyi tekdüzelik ve geliştirilmiş tekrarlanabilirlik sağlar. Bu avantajlar, LISUN LPCE-2 Sistem, doğru ve güvenilir fotometrik test gerektiren endüstriler için ideal bir seçimdir.

Hassas ışık ölçümlerine dayanan şirketler ve laboratuvarlar için tek parçalı entegre küre sistemine yatırım yapmak daha doğru sonuçlara yol açacak, belirsizliği azaltacak ve ürün kalitesini artıracaktır.

Referanslar
LISUN Grup. (nd). Yüksek Hassasiyetli Spektroradiyometre Entegre Küre Sistemi. LISUN Web Sitesi
