Elektrik ve sinyal hatlarına bağlı elektrikli ve elektronik cihazlar, yıldırım çarpması, şebekedeki anahtarlama ve endüktif yük kesintisi sonucu geçici aşırı gerilim oluşumuna yatkındır. Bu bozulmalara karşı bağışıklığı test etmek için, 10kV dalgalanma jeneratörü Kontrollü yüksek enerjili darbeler üretebilen bu cihazlar, laboratuvarlarda bağışıklık testlerinde kullanılır. Profesyonel test uygulamalarında ise bu ekipmanlar, belirli bir voltaj dalga formu ve gerçek dünyadaki ani yükselme olaylarına yakın bir ilişkiye sahip bir akım dalga formu üreten bir kombinasyon dalga üreteci olarak kullanılır.
Bir aşırı gerilim jeneratörü sadece başka bir yüksek gerilim kaynağı olamaz; onun tarafından üretilen darbelerin yükselme süresi, düşme özellikleri ve enerji içeriği açısından tekrarlanabilir olması gerekir. Bu parametreler rastgele değildir. Bunlar, bağışıklık testinin abartılı veya basitleştirilmiş koşullar yerine gerçekçi elektriksel stresi içerdiği uluslararası bir standartta tanımlanmıştır. Bu standartlaştırılmış kombinasyon dalga darbelerini oluşturmak için 10 kV'luk bir aşırı gerilim jeneratörü kullanan mekanizmaların gerçekleştirilmesi, test sonucunu yorumlayan ve koruyucu devre tasarımını doğrulayan mühendisler için hayati önem taşır.

Standartlaştırılmış kombinasyon dalgası kavramı

Birleşik dalga, bir ani akım yükselmesinin iki ilişkili özelliğinin birleşimini tanımlamak için kullanılan bir terimdir. Açık devre gerilim dalga formu, yük olmadığında gerilimin artma ve azalma hızının karakterizasyonudur. Kısa devre akım dalga formu ise, çıkış kısa devre edildiğinde akan akım miktarını karakterize etmek için kullanılan akım dalga formudur. Bu dalga formlarının birleşimi, ani akım yükselmesinin enerji sağlama kapasitesini karakterize eder.
Birleşik dalga üreteci, voltaj ve akım parametrelerinin aynı anda ayarlanmasını sağlar. Bu ikili tanım önemlidir çünkü gerçek ani akım olayları her zaman hem istenmeyen akım akışını hem de voltaj gerilimini içerir. Bu yönlerden hiçbiri tek başına test edildiğinde cihazın sağlamlığı hakkında tam bir fikir vermez.
Yüksek gerilim seviyelerinde aşırı gerilim koşullarına maruz kalan ekipmanları test etmek için, 10 kV'luk bir aşırı gerilim jeneratörü, dalga biçimi kalitesini düşürmeden bu davranışı daha yüksek gerilim seviyelerinde test etmek amacıyla tasarlanmıştır.

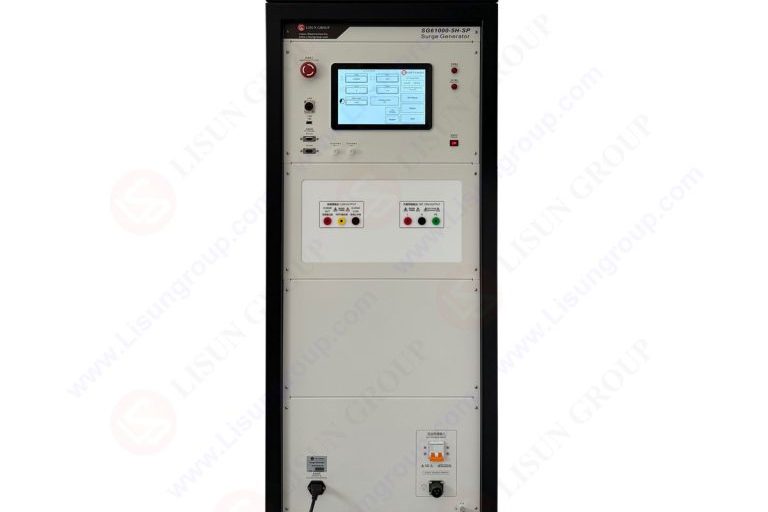

Şekil: 10kV aşırı gerilim jeneratörü

Dahili enerji depolama ve boşaltma mekanizması

10 kV'luk bir aşırı gerilim jeneratörünün temel bileşeni, yüksek gerilim kapasitör ağı olan bir enerji depolama ağıdır. Bu kapasitörler, her test darbesinden önce tam bir gerilim seviyesine kadar doldurulur. Depolanan enerji, aşırı gerilimde sağlanabilecek en yüksek gerilim ve akımı karşılar.
Enerji daha sonra kontrollü bir anahtarlama işlemiyle serbest bırakılır. Bu anahtarın, belirli bir yükselme süresine ulaşılmasını sağlayacak şekilde çok yüksek bir anahtarlama hızına ve homojenliğine sahip olması gerekir. Deşarj yolu, standart gereksinimlere göre dalga biçimini tanımlayan dirençli ve endüktif bileşenlerden oluşan seçilmiş bir yola sahiptir.
Bu bileşenler, jeneratörün yüksek voltaj seviyelerinde tekrarlanabilir darbeler üretmesini sağlamak üzere koordine edilir. Bu aşamada doğruluk çok önemlidir, çünkü anahtarlama veya bileşen değerlerindeki küçük değişiklikler dalga biçiminde önemli bozulmalara neden olabilir.

10 kV'luk bir aşırı gerilim jeneratöründe gerilim dalga biçimi şekillendirme

Birleşik dalga üreteci, hızlı yükseliş ve yavaş düşüşe sahip bir gerilim dalga formu üretir. Bu şekil, yıldırım veya anahtarlama kaynaklı ani gerilim yükselmelerinden kaynaklanan gerilim stresini modellemektedir.
10 kV'luk bir aşırı gerilim jeneratöründe yükselme süresi iç direnç ve iç endüktans tarafından, düşme süresi ise deşarj direnci ve enerji dağılım özellikleri tarafından düzenlenir. Tasarım, dalga biçiminin çeşitli yük koşulları altında aynı kalmasını sağlayacaktır.
Doğru voltaj şekillendirme, yalıtım sistemlerinin, koruma parçalarının ve aralık gereksinimlerinin, laboratuvar çalışma koşullarında ideal olanların aksine, pratik çalışma koşullarına uygun bir şekilde gerilmesini garanti eder.

Akım dalga formu üretimi ve yük etkileşimi

Aşırı gerilim jeneratörünün çıkışı bir yüke bağlandığında, akım test edilen cihazın empedansına bağlı olarak iletilir. Kısa devre akımı dalga formu, jeneratörün üst kapasitesinin bir özelliğidir ve aşırı gerilimin enerji sağlama kapasitesini gösterir.
Birleşik dalga üretecisinde, gerilim dalga biçimi, üretecin iç empedansı tarafından akım dalga biçimine orantılıdır. Bu empedans da standart değerlere sahip olacak şekilde tasarlanmıştır ve bu nedenle gerilim ve akımın doğası tutarlı bir şekilde işler.
10 kV'luk bir aşırı gerilim jeneratöründe, yüksek gerilimlerde akım dalga biçimlerinin doğruluğunu korumak özellikle zordur. Deşarj sırasında dalga biçimlerinin kararsızlığını veya bozulmasını önlemek için güçlü bileşen seçimi ve empedansın doğru ayarlanması gereklidir.

Standartlaştırılmış dalga formu parametreleri

Aşırı gerilim bağışıklığı standartları uluslararasıdır ve bu standartlara göre jeneratörün sahip olması gereken dalga biçimi özellikleri belirlenmiştir. Bunlar yükselme süresi, yarı değer süresi, tepe akımı ve tepe gerilimidir. İyi tasarlanmış bir 10 kV aşırı gerilim jeneratörü, tekrarlanan deneylerde bu parametreleri tekrarlayabilmelidir.
Aşağıdaki tabloda, dalgalanmaya karşı bağışıklık testinde kullanılan bazı tipik standartlaştırılmış kombinasyon dalga parametreleri özetlenmiştir:

Bu parametreler, testin sadece voltaj yükselmelerini değil, gerçekçi ani enerji artışlarını temsil etmesini sağlayacak şekilde ayarlanmıştır.

Dalga biçimi kararlılığının ve tekrarlanabilirliğinin önemi

Standartlaştırılmış bir aşırı gerilim testinin özelliği tekrarlanabilirliğidir. Aşırı gerilim jeneratörünün incelenmesinde, darbe neredeyse tüm uygulama durumlarında aynı olmalıdır. Dalga biçiminin veya genliğinin değişmesi, test sonuçlarının geçerliliğini etkiler ve bağışıklık testine olan güveni azaltır.
Dalga biçimlerinin tutarlılığını sağlamak için geri besleme kontrolü özelliğine, doğru bileşenlere ve sabit şarj devrelerine sahip, kaliteli bir 10kV aşırı gerilim jeneratörü sağlanmıştır. Sıcaklık etkileri, bileşenlerin eskimesi ve elektriksel gürültü kontrol edilerek her türlü sapmadan kaçınılmalıdır.
Üreticiler gibi LISUN Uzun bir süre boyunca dalga biçimlerinin çalışmasının, sürenin sonunda bile belirtilen sınırlar içinde kalmasını sağlayacak şekilde, aşırı gerilim jeneratörlerinin tasarımında istikrar konusuna önem verilmektedir.

Bağlantı ağları ve ani akım uygulamaları

Bu sadece dalgalanma dalga formunun üretilmesi süreci değildir. Dalgalanmanın test nesnesine gerçekçi bir şekilde uygulanması gerekir. Bağlantı ve ayırma ağları, dalgalanma enerjisini belirli hatlara yönlendirmenin yanı sıra destekleyici ekipmanı da korur.
Çeşitli bağlantı konfigürasyonlarında yardımcı olan dalga üreteçlerinden biri, güç hatlarına, sinyal hatlarına veya kontrol arayüzlerine ani akım uygulamaya yardımcı olan kombine dalga üreteci입니다. Doğru bağlantı, ani akımın gerçek hayattaki senaryolarda olduğu gibi cihaza ulaşmasını sağlayacaktır.
Yanlış hizalanmış bağlantı, koruyucu bileşenleri tehlikeye atabilir veya gerçekçi olmayan aşırı gerilim dağılımına neden olarak hatalı test sonuçlarına yol açabilir.

Ani akım dalgalanmasına maruz kalma sırasında işlevsel davranış

Aşırı gerilim testi, fiziksel dayanım kapasitesine ek olarak, bir cihazın maruz kaldığı anda ve maruz kaldıktan sonraki işlevsellik performansını test eder. 10 kV'luk bir aşırı gerilim jeneratörü cihaza stres uygular ve mühendisler çalışma sürekliliğini, sıfırlama davranışını ve kurtarma özelliklerini kaydeder.
Bir elektrik akımı bir cihazdan geçebilir ve cihaz sağlam kalabilir, ancak işlevselliğinde veya güvenliğinde anormalliğe neden olabilir. Bu nedenle standartlaştırılmış testler, çalışma performansının yanı sıra elektriksel bütünlüğü de dikkate alır.
Dalgalanma üreteci, gerçekçi birleşik dalga darbeleri üreterek, aşırı ortamlarda koruma tasarımına yönelik yaklaşımların verimliliğini gösterebilir.

Tasarım doğrulama ve uygunluk testlerindeki rol.

Aşırı gerilim jeneratörleri, ürünlerin yaşam döngüsü boyunca kullanılmaktadır. Erken tasarım testleri, koruma devrelerinin zayıf noktalarını ortaya çıkarır. Ön uygunluk testi, normal aralıktaki güvenlik marjını doğrular. Son uygunluk testleri, yönetmelik gerekliliklerine uyumu gösterir.
Birleşik dalga üreteci, üretimin hassasiyetine duyarlıdır ve bu yön, test güvenilirliğini belirler. Dalga biçimlerinin parametre kriterleri doğru olduğunda, mühendisler başarılı sonuçların ölçüm hatası değil, gerçek sağlamlığı yansıttığından emin olabilirler.

Sonuç

A 10kV dalgalanma jeneratörü Aşırı gerilime karşı bağışıklığın test edilmesinde çok önemlidir çünkü gerçek hayattaki elektriksel stresi temsil eden standartlaştırılmış kombinasyon dalga darbeleri üretir. Hem kontrollü akım hem de gerilim dalga biçimleri sağlayan bir kombinasyon dalga üreteci olup, yalıtım dayanımının, koruma devrelerinin ve fonksiyonel dayanıklılığın genel değerlendirmesine olanak tanır.
Aşırı gerilim jeneratörleri, belirli enerji depolama, dalga biçimi şekli ve deşarj kontrolü yoluyla soyut standart tanımları gerçekçi test koşullarına dönüştürür. Üreticiler aracılığıyla sunulan güçlü tasarımlar mevcuttur. LISUN Laboratuvarların, ürün aktivitesini doğrulamak, uygunluğu desteklemek ve elektriksel olarak yoğun ortamlarda güvenilirliğin uzun ömürlülüğünü artırmak için güvenilir, çift darbeli akıma güvenmelerini sağlar.
