EMC Bağışıklık Testinde EFT Darbe Jeneratörünün Uygulanmasına İlişkin Araştırma

Giriş

Endüstriyel kontrol, otomotiv elektroniği, tüketici elektroniği, tıbbi cihazlar ve iletişim ekipmanları gibi alanlarda, elektrikli ve elektronik ekipmanlar sıklıkla güç şebekesi anahtarlaması, endüktif yüklerin açılıp kapanması ve röle kontak sıçraması gibi nedenlerden kaynaklanan parazitlere maruz kalmaktadır. Bu bozulmalar, dik yükselen kenarlar, yüksek tekrarlama frekansı ve kısa süre ile karakterize edilen elektriksel hızlı geçici patlamalar (EFT) oluşturur. Bu tür parazitler, ekipman arızasına, sıfırlamaya, veri hatasına ve kontrol arızasına yol açarak sistem güvenilirliğini ve çalışma güvenliğini ciddi şekilde tehdit edebilir.

EMC bağışıklık testi, ürün sertifikasyonu ve nihai onayı için zorunlu bir prosedürdür ve EFT puls üreteci Bu test için özel olarak tasarlanmış standart ekipmandır. LISUN EFT61000-4 EFT darbe üreteci, EMC bağışıklık testleri için profesyonel olarak geliştirilmiştir. GB/T 17626.4, IEC/EN 61000-4-4 ve diğer standartlara uygun standart programlar önceden yüklenmiştir. Doğru çıkış dalga formu, geniş ayarlanabilir parametre aralığı ve akıllı çalışma özelliğiyle, çeşitli elektrikli ve elektronik ürünlerin EMC test ve sertifikasyonunda yaygın olarak kullanılmaktadır. Bu makale, bu EFT darbe üreteci üzerinde sistematik bir analiz yaparak, modern EMC test sistemlerindeki temel değerini ortaya koymaktadır.

EFT Darbe Jeneratörünün Çalışma Prensibi ve Temel Fonksiyonları

Yüksek voltajlı darbe şekillendirme ve hassas zamanlama kontrol teknolojisine dayanan EFT darbe üreteci, gerçek hızlı geçici bozulmaları simüle eder, test edilen ekipmana standartlara uygun ani parazit uygular ve cihazın normal işlevlerini sürdürüp sürdürmediğini değerlendirir.

Temel Çalışma Prensibi
Cihaz, yüksek voltajlı şarj, hızlı deşarj ve darbe şekillendirme devreleri aracılığıyla yaklaşık 5 ns'lik yükselen kenara ve yaklaşık 50 ns'lik darbe genişliğine sahip dar darbeler üretir. Bu darbeler, belirli bir frekansta darbe dizileri halinde gruplandırılır ve periyodik patlama darbeleri şeklinde çıkış verilir. Girişim, gerçek iletken bağlantı yollarını simüle etmek ve ekipmanın bağışıklığını tam olarak değerlendirmek için Bağlantı/Ayırma Ağı (CDN) veya bağlantı kelepçeleri aracılığıyla güç portlarına ve sinyal portlarına uygulanır.

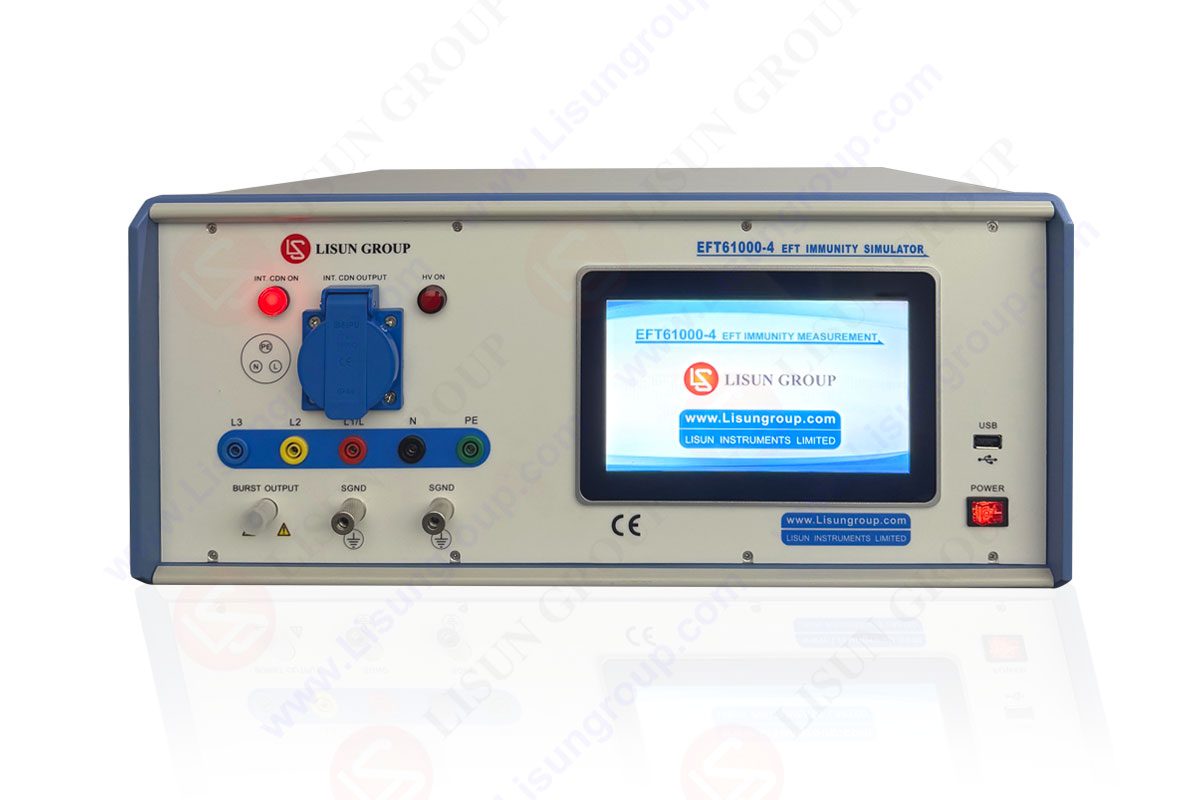

EFT61000-4_EFT Test Cihazı

Temel Fonksiyonları LISUN EFT61000-4 EFT Nabız Jeneratörü
• Standart Dalga Formu Çıkışı: IEC/EN 61000-4-4 ve GB/T 17626.4 standartlarına tamamen uygundur. Darbe yükselen kenarı 5 ns ±%30, darbe genişliği ise 50 Ω yük altında 50 ns ±%30'dur. Darbe frekansı, pozitif, negatif ve otomatik alternatif kutuplarla 1 kHz ile 1000 kHz arasında sürekli olarak ayarlanabilir ve test koşullarının ilgili standartlara tamamen uygun olmasını sağlar.
• Geniş Aralıklı Parametre Ayarı: Çıkış voltajı 0 ila 5 kV / 6 kV arasında birden fazla aralığı kapsar. Darbe dizisi uzunluğu 0.01 ms ile 20 ms arasında, patlama süresi 100 ms ile 500 ms arasında ve test süresi 1 s ile 9999 s arasında değişir. Özel modu ve standart seviyelerin tek tuşla çağrılmasını destekleyerek, sivil ürünlerden endüstriyel yüksek riskli uygulamalara kadar tüm senaryo testlerine uyum sağlar.
• Akıllı Dokunmatik İşlem: Büyük boyutlu Çince ve İngilizce Android dokunmatik ekranıyla donatılmış arayüz, sezgisel ve kullanımı kolaydır. Dahili standart test programları, hızlı parametre çağrısı, yapılandırma kaydetme ve veri izleme olanağı sağlayarak manuel işlem hatalarını etkili bir şekilde azaltır.
• Tam Bağlantı Uyarlaması: 16 A, 32 A ve 100 A akım özelliklerine sahip dahili ve harici üç fazlı beş telli Bağlantı/Ayırma Ağlarını destekler. Tamamen uyumlu bir test sistemini hızlı bir şekilde oluşturmak için kapasitif bağlantı kelepçeleri, kalibrasyon kitleri ve standart test tablolarıyla eşleştirilebilir.
• Yüksek Güvenlik ve Stabilite: Modüler tasarım ve çoklu koruma mekanizması sayesinde, ekipman uzun süreli sürekli çalışma için mükemmel dalga formu tutarlılığıyla istikrarlı bir şekilde çalışır ve laboratuvarlarda ve üretim hatlarında yüksek frekanslı test gereksinimlerini karşılar.

Teknik Parametreler LISUN EFT61000-4 Seri EFT Nabız Jeneratörü

Modüler tasarımıyla bu EFT darbe jeneratörleri serisi, düşük güçlü ev aletlerinden yüksek güçlü endüstriyel ekipmanlara kadar geniş bir yelpazeyi kapsar. Kullanıcılar, test edilecek ekipmanın akım ve voltaj seviyesine göre modelleri esnek bir şekilde seçerek çok amaçlı kullanım ve yüksek verimli test imkanı elde edebilirler.

EFT Nabız Jeneratörü için Uygulanabilir Standartlar ve Test Prosedürleri

Başlıca Uygulanabilir Standartlar
LISUN EFT61000-4 EFT darbe jeneratörü, başlıca yerli ve uluslararası EMC bağışıklık standartlarına uygundur ve test sonuçları dünya çapında kabul görmektedir:
• GB/T 17626.4-2018, Elektromanyetik uyumluluk — Test ve ölçüm teknikleri — Elektriksel hızlı geçici/ani akım bağışıklığı testi
• IEC 61000-4-4:2012, Elektromanyetik uyumluluk (EMC) – Bölüm 4-4: Test ve ölçüm teknikleri – Elektriksel hızlı geçici/patlama bağışıklık testi
• EN 61000-4-4:2012, Avrupa Birliği uyumlaştırılmış standardı
• ANSI/IEEE C62.41-1991, Düşük Voltajlı AC Güç Devreleri için Ani Gerilim Spesifikasyonu

Standart Test Prosedürleri
• Test Hazırlığı: EFT darbe jeneratörünü, kuplaj/dekuplaj ağını, test edilecek ekipmanı ve izleme cihazlarını bağlayın ve standartlara uygun olarak topraklama ve kabloları düzenleyin.
• Parametre Yapılandırması: Standart test seviyelerini seçin veya voltajı, frekansı, darbe dizisi uzunluğunu, test süresini ve darbe polaritesini özelleştirin.
• Girişim Uygulaması: Bağlantı ağı aracılığıyla güç portlarına ani darbe sinyalleri uygulayın ve her port için sinyal hatlarını tek tek bağlantı kelepçeleriyle test edin.
• Durum İzleme: Test edilen ekipmanın parazit uygulaması sırasında ve sonrasında normal çalışıp çalışmadığını gözlemleyin ve anormal olayları kaydedin.
• Sonuç Değerlendirmesi: Standartlara göre başarılı veya başarısız olarak değerlendirin ve ürün optimizasyonu veya sertifikasyon başvurusu için test raporları oluşturun.

EFT Darbe Jeneratörünün Uygulama Değeri ve Endüstri Senaryoları

EFT darbe jeneratörü, Ar-Ge'den pazara sunulmasına kadar tüm endüstriyel zinciri kapsayan, elektrikli ve elektronik ürünler için vazgeçilmez bir ekipmandır:
• Ürün Ar-Ge ve Optimizasyonu: Tasarım aşamasında elektromanyetik zayıf noktaları belirleyin ve ürünün dayanıklılığını artırmak için devre filtreleme, topraklama, koruma ve yazılım parazit önleme tasarımına rehberlik edin.
• Kalite Kontrol ve Fabrika Denetimi: Üretim hatlarında numune testleri yaparak parti tutarlılığını doğrulayın ve elektromanyetik girişimden kaynaklanan satış sonrası arızaları azaltın.
• Sertifikasyon ve Pazar Erişimi: CCC, CE, FCC ve SRRC gibi zorunlu sertifikasyon gereksinimlerini karşılayarak ürünlerin yurt içi ve yurt dışı pazarlara girişine olanak sağlayan belgeler sunar.
• Geniş Sektör Kapsamı: Tüketici Elektroniği: Cep telefonları, şarj cihazları, ev aletleri ve akıllı ev cihazlarının güç ve sinyal portları için bağışıklık testi. Otomotiv Elektroniği: Araç kontrol ünitelerinin, sensörlerin ve lambaların karmaşık araç içi elektromanyetik ortamlara uyum sağlamasını test etme. Endüstriyel Kontrol: Güçlü parazit altında PLC'lerin, frekans dönüştürücülerin ve servo sistemlerinin çalışma kararlılığını doğrulama. Tıbbi Cihazlar: Monitörlerin ve teşhis ekipmanlarının işlevsel güvenilirliğini ve güvenliğini sağlama. İletişim Ekipmanları: Baz istasyonlarını, anahtarları ve yönlendiricileri geçici parazitlere karşı test etme.

Gerçek testler, EFT darbe jeneratörleri tarafından optimize edilen ve doğrulanan ürünlerde elektromanyetik girişime bağlı arıza oranının %60'tan fazla azaltılabildiğini, bunun da marka rekabet gücünü ve kullanıcı memnuniyetini büyük ölçüde artırdığını göstermektedir.

Sonuç ve Beklenti

MKS EFT puls üreteci EMC bağışıklık testleri için vazgeçilmez bir anahtar cihazdır. Sahada elektriksel hızlı geçici patlama girişimini doğru bir şekilde simüle edebilir ve karmaşık elektromanyetik ortamlarda ekipmanın çalışma kararlılığını bilimsel olarak değerlendirebilir. Standartlara uygunluk, yüksek parametre doğruluğu, akıllı çalışma ve esnek yapılandırma özelliklerine sahiptir. LISUN EFT61000-4 EFT darbe jeneratörü, EMC test endüstrisinde yaygın bir tercih haline gelmiştir.

Akıllı ve yüksek güçlü ekipmanların geliştirilmesi ve otomotiv, tıp ve endüstriyel alanlar da dahil olmak üzere yüksek güvenilirlik gerektiren senaryolara yönelik artan talep ile birlikte, EFT darbe jeneratörleri daha yüksek voltaj, daha büyük akım, tam otomatik test, çok fonksiyonlu entegrasyon, uzaktan kalibrasyon ve bulut veri yönetimi yönünde gelişecektir. EFT darbe jeneratörleri, ürünlerin elektromanyetik güvenliğini garanti etmeye ve elektrik ve elektronik endüstrilerinin daha yüksek güvenilirlik ve güvenlik yönünde gelişimini desteklemeye devam edecektir.
