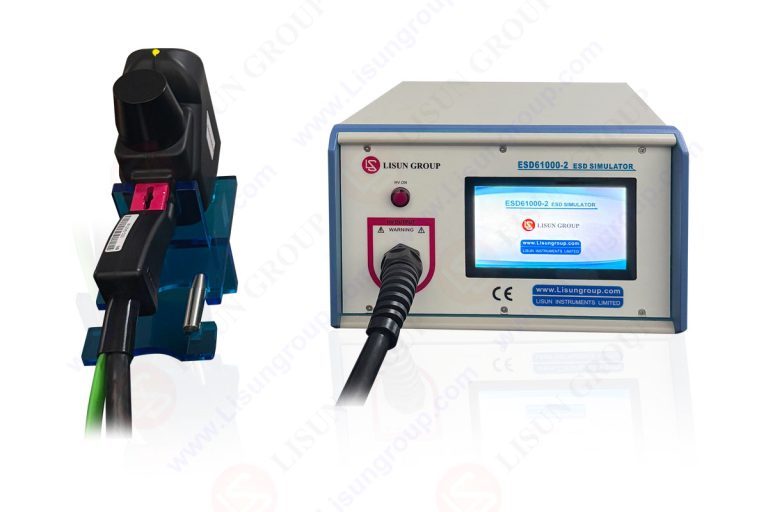

Elektrostatik deşarj, günümüz elektronik devreleri için en tehlikeli ve yıkıcı risklerden biridir. Cihazların küçülmesi, hızlanması ve karmaşıklaşmasıyla birlikte, düşük enerjili olsun ya da olmasın, en ufak bir deşarj bile sistem sorunlarına, veri silinmesine veya geri dönüşü olmayan hasarlara neden olabilir. ESD test ekipmanı Elektrostatik deşarj (ESD) test cihazı, kontrollü deşarjları simüle ederek devrelerin elektrostatik strese duyarlılığını belirlemek için benzersiz bir şekilde geliştirilmiştir. ESD test cihazı, profesyonel laboratuvar ortamında önemli bir bileşendir ve normal çalışma sırasında belirgin olmayabilecek ancak olası stres koşulları altında ortaya çıkabilecek uygunsuz deşarj reaksiyonlarını belirlemek için kullanılır. Yüksek yoğunluklu ve düşük voltajlı elektroniklerle çalışan mühendisler için en önemli nokta, gizli kusurları ortaya çıkarmada bu cihazın kullanımını bilmektir.
Anormal deşarj davranışı, mutlaka anında arızaya yol açmaz. Çoğu durumda, devreler aktif kalır ancak aralıklı sıfırlamalar, zamanlama hataları veya düşük performans gibi sorunlardan etkilenir. ESD testi, ürünlerin sahaya sürülmesinden önce bu gizli kusurları ortaya çıkarmayı amaçlar; çünkü gerçek hayatta deşarjlar çok daha az kontrol altındadır.

Hassas elektronik cihazlarda anormal deşarj davranışının doğası

Tasarım, yerleşim ve koruma önlemlerine bağlı olarak, hassas devreler, olayın türünden bağımsız olarak elektrostatik olaylara farklı şekillerde tepki verecektir. Anormal davranış, beklenmedik bir sıfırlama, kilitlenme, mantık durumunun bozulması veya analog sinyalin bozulması şeklinde olabilir. Etkiler sistemde nanosaniyeler içinde kendini gösterir ve normal teşhis ekipmanları tarafından tespit edilemeden kaybolur.
ESD ile ilgili karşılaşılan en büyük zorluk, hasarın birikimli olabilmesidir. Bir devre birden fazla şarj deşarjına dayanabilir ancak uzun vadede aşınabilir. ESD test ekipmanı, mühendislerin izole olaylar yerine kalıpları görebilmeleri için tekrarlanabilir, iyi tanımlanmış deşarjlar oluşturacak şekilde kurulmuştur.

Kontrollü deşarj üretimi devre zayıflıklarını nasıl ortaya çıkarır?

ES test cihazları, gerçek hayattaki insan veya makine temas olaylarına benzer kıvılcımlar üretir. Bir test noktasına deşarj uygulandığında, devrenin tepkisi gerçek zamanlı olarak gözlemlenir. Normal olmayan herhangi bir davranış kaydedilir ve deşarj parametreleriyle ilişkilendirilir. Belirli bir voltajda veya temas noktasında anormal tepkinin tekrarlanması, verimsiz koruma veya topraklama tasarımının göstergelerinden biridir.
Bu şekilde aynı deşarjın tekrar tekrar kullanılabilmesi, mühendislerin belirli bir davranışın tekrarlanabilirliğini belirlemelerine olanak tanır. Bu tekrarlanabilirlik, tek seferlik bir anormalliği değil, gerçek tasarım kusurlarını belirlemek için gereken şeydir.

Test sırasında fonksiyonel izleme yoluyla tespit

Yıkıcı testlerin aksine, ESD testi genellikle test edilen cihazın kurulu olduğu ve normal şekilde çalıştığı bir ortamda gerçekleştirilir. ESD test ekipmanı, çıkış sinyalleri, iletişim bütünlüğü, zamanlama doğruluğu ve kontrol mantığı durumu gibi temel performans göstergelerini gözlemleyen fonksiyonel izleme sistemleriyle birlikte kullanılır.
Deşarj nedeniyle geçici bir arıza meydana gelmesi durumunda, bu durum izleme sistemi tarafından derhal tespit edilir. Makine otomatik olarak yeniden başlatılsa bile, olay anormal davranış olarak kaydedilir. Bu tür geçici etkiler, gerçekçi bir çalışma bağlamında güvenilirlik sorunlarını gösterdikleri için, felaket niteliğindeki arızalardan daha önemli olma eğilimindedir.
Olağanüstü düzenlemeler, mühendislerin deşarjın belirli çalışma koşullarında gerçekleşmesini koordine etmelerini sağlar ve bu da yalnızca belirli işleme görevleri veya yük koşulları sırasında ortaya çıkan zayıf noktaları belirleme olanağı doğurur.

Dalga formu tutarlılığı ve deşarj yolu analizi

Bir devredeki istenmeyen deşarj yolları genellikle anormal deşarj davranışı ile bağlantılıdır. ESD test ekipmanı, mühendislerin sistem içindeki enerji uygulamasını incelemelerini sağlayan, iyi tanımlanmış akım dalga biçimlerine sahip deşarjlar uygular.
Farklı deşarj noktaları olduğunda, mühendisler devre tepkilerini karşılaştırarak iç akım yolları hakkında sonuçlar çıkarabilirler.
Örnek olarak, aşağıdakiler gibi yüksek kaliteli sistemler gösterilebilir: LISUN Tekrarlanan testlerden sonra bile değişmeyen dalga biçimi özelliklerine sahiptirler; bu nedenle gözlemlenen davranış, jeneratörün değil, devrenin davranışıdır.

Anormal davranış tespitinde kutupluluk ve tekrarın rolü

Elektrostatik deşarjlar pozitif veya negatif yüklü olabilir ve genellikle devreler bu iki duruma farklı tepkiler verir. ESD test ekipmanı, kutupluluk üzerinde hassas kontrol sağlayarak asimetrik güvenlik açıklarını tespit etme olanağı sunar. Diğer koruma cihazları bir yönde iyi çalışırken diğer yönde iyi çalışmaz.
Tekrarlama sıklığı da davranış üzerinde etkiye sahiptir. Kontrollü bir şekilde tekrarlanan kullanım, mühendislerin kümülatif etkinin nasıl oluştuğunu görmelerini ve yetersiz tasarımların belirlenmesini sağlar.
Bu özellik, insan temasının veya otomatik manipülasyonun sık olduğu ortamlarda çalışması muhtemel ürünler için büyük önem taşımaktadır.

Deşarj gerilimi ile arıza eşikleri arasındaki korelasyon

ESD testinin en önemli faydalarından biri, kademeli deşarj voltajının yükseltilmesi ve anormal davranış başlangıcının tespit edilmesi seçeneğidir. ESD test ekipmanı voltajı hassas bir şekilde ayarlayabilir, böylece mühendisler bağışıklık eşiklerini doğru bir şekilde ölçebilirler.
Tasarımcılar, arızanın meydana geldiği voltaj seviyesini belirleyerek, norm gereksinimleriyle karşılaştırıldığında güvenlik marjlarını belirleyebilirler. Çok daha düşük uyumluluk seviyelerinde anormal davranış görülmesi durumunda, tasarımda iyileştirmeler yapılmalıdır. Tasarım, limitlere yakın veya limitlerin üzerinde görünüyorsa sağlam olarak kabul edilebilir.
Bu voltaj analizi, geçme veya kalma verileri yerine nicel veriler sağlar.

Topraklama ve referans koşullarının önemi

Anormal deşarj davranışının doğru şekilde ayırt edilmesi, kontrollü bir test ayarı ile mümkün olacaktır. Zayıf topraklama, devre tepkisini gizleme veya yükseltme potansiyeline sahip değişkenliğe neden olur. Sonuç elde etmek için kullanılan ESD test ekipmanı, tekrarlanabilirliği garanti etmek için tanımlanmış referans düzlemlerine ve topraklama yapılarına bağlıdır.
Uygun topraklama durumunda, anormalliklerin devre tasarımından kaynaklandığını güvenle tespit etmek mümkündür. Topraklamadaki değişkenlik durumunda, deşarj yolları rastgele değişir ve bu nedenle tedavi edilmesi zordur. Bu nedenle profesyonel test sistemleri, her test dizisinden önce topraklama kontrollerine odaklanır.

Geliştirme ve uyumluluk öncesi iş akışlarına entegrasyon

Anormal deşarjın erken tespiti, ürün geliştirme sürecini hızlandırmaya yardımcı olan ve maliyet tasarrufu sağlayan bir tasarım unsurudur. Çoğu mühendislik tasarım ekibi, tam uyumluluk aşamalarındaki doğrulama testleri yerine, erken prototip testlerine ESD testini dahil etme yöntemini benimsemiştir.
Geliştirme sürecinde, geçici gerilim bastırıcılar, yerleşim değişiklikleri veya koruyucu eklemeler gibi koruma önlemlerini test etmek için ESD test ekipmanı kullanılabilir. Her değişiklik anında değerlendirilerek, tasarım kalitesini artıran bir geri bildirim döngüsü oluşturulur.
LISUN Bu sistemler, profesyonel ölçüm davranışı ve kullanılabilirlik arasında bir denge kurdukları için genellikle geliştirme laboratuvarlarında kullanılmaktadır.

Geçici ve kalıcı etkiler arasında ayrım yapmak

Kalıcı hasar, tüm anormal davranışlarla mutlaka gösterilmez. ESD test ekipmanı, onarılabilir ve geri döndürülemez arızalar arasında ayrım yapma sürecinde faydalıdır. Geçici etkiler, yazılım değişikliklerini, filtrelemeyi veya yerleşim optimizasyonunu içerebilir; kalıcı arızalar ise bileşen korumasının yetersiz olduğunu gösterir.
Tekrarlanan deşarjlar ve uzun vadeli davranışların incelenmesi yoluyla, mühendisler performansın zamanla düşüp düşmediğini tespit edebilirler. Bu fark, güvenilirlik değerlendirmesi ve garanti risk değerlendirmesi için son derece önemlidir.

Sonuç

ESD test cihazları, normal testlerle tespit edilemeyen sıra dışı deşarj modellerini ortaya çıkarmada önemlidir. Mühendisler, kontrollü elektrostatik stres kullanarak bu desenleri tespit edebilirler. ESD test ekipmanı Hassas devrelerin gerçek dünyada deşarj olaylarına nasıl tepki verdiğine dair bir fikir edinmek için, ESD testi artık durum geçiş arızalarını gözlemleme, deşarj yollarını analiz etme ve bağışıklık eşiğini belirleme olanağı sayesinde güçlü bir tasarım aracı olarak görülebilir.
Modern sistemler, kararlı dalga biçimlerine, iyi voltaj kontrolüne sahip olmaları ve bunu zaman içinde tekrarlayabilmeleri sayesinde gizli zayıflıkları teşhis etmede doğruluk ve öngörülebilirlik sağlarlar. Üreticiler gibi LISUN ESD test teknolojisini geliştirmek için çalışmalarımız devam ediyor; bu da mühendislerin gerçek çalışma koşullarında beklenmedik miktarda elektrostatik deşarjı kaldırabilecek güçlü ve güvenilir bir ürün geliştirmelerine yardımcı oluyor.
