Işık Yoğunluğunu Ölçme Cihazı – C Tipi Döner Problu Dikey Goniophotometrenin Teknik Özellikleri ve Uygulama Analizi

Özet:

MKS ışık yoğunluğunu ölçmek için kullanılan alet Aydınlatma optik algılama alanında temel bir cihazdır. Bu tür cihazların yüksek hassasiyetli bir temsilcisi olarak, C tipi döner prob dikey goniophotometre, lamba ışık şiddeti dağılımının ve ışık dağılım eğrilerinin test edilmesinde önemli bir rol oynar. LISUN LM-79 Dikey Goniofotometre Sistemi (LSG-6000Bu çalışma, araştırma nesnesi olarak Tip C döner prob dikey goniophotometrenin test prensibini, teknik standartlarını, temel parametrelerini ve ürün özelliklerini açıklamakta, çeşitli ışık kaynaklarının tespitinde uygulama avantajlarını analiz etmekte ve belirli parametre tabloları aracılığıyla özellik farklılıklarını göstermekte, aydınlatma sektöründe ışık yoğunluğunu ölçmek için kullanılan cihazların seçimi ve uygulaması için bir referans sağlamaktadır.

1. Giriş
Aydınlatma sektörünün geleneksel ışık kaynaklarından LED ve tesis aydınlatması gibi yeni ışık kaynaklarına dönüşümünde, ışık şiddeti, ışık akısı ve ışık dağılım eğrisi gibi optik parametrelerin doğru tespiti, ürün araştırma ve geliştirme ile kalite kontrolünde temel bir unsur haline gelmiştir. Optik tespit için temel bir cihaz olarak, ışık şiddetini doğrudan ölçen cihaz, hassasiyeti ve fonksiyonlarıyla tespit verilerinin güvenilirliğini belirler. C-γ ölçüm sistemine dayalı olarak tasarlanan C tipi döner prob dikey goniophotometre, lambanın sabit olduğu ve prob ile reflektörün senkronize olarak döndüğü bir test modunu benimser; bu da ışık şiddetinin tam alan ölçümü için CIE ve IESNA gibi uluslararası standartların gereksinimlerini mükemmel bir şekilde karşılar ve endüstriyel düzeyde ışık şiddeti tespiti için ana akım bir cihaz haline gelmiştir. LM-79 Dikey Goniofotometre Sistemi (LSG-6000) tarafından geliştirildi LISUNTipik bir C tipi döner prob dikey goniophotometre ürünü olarak, aşağıdakiler gibi en son standartlara tamamen uygundur: LM-79-24 ve LM-79-193 boyutlu ışık şiddeti dağılım eğrilerinin otomatik testini gerçekleştirebilen bu cihaz, LED, HID ve bitki aydınlatma lambaları gibi çeşitli ışık kaynaklarının ışık şiddeti tespiti için uygundur. Hem olgun teknolojiye hem de geniş uygulama alanına sahip ışık şiddeti ölçüm cihazlarının bir temsilcisidir.

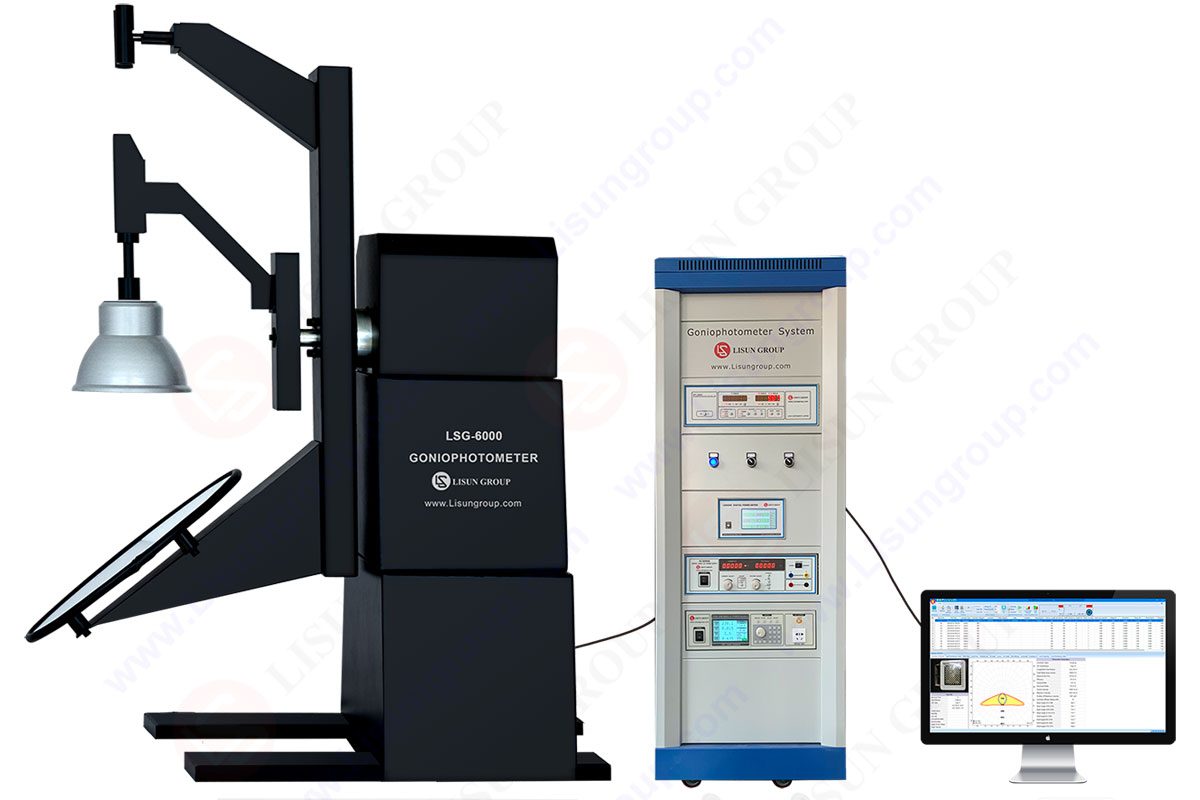

LM-79 Hareketli Dedektör Gonyofotometre (Ayna Tip C) AL

2. C Tipi Döner Problu Dikey Goniofotometrenin Test Prensibi ve Standart Esasları

2.1 Temel Test Prensibi
C tipi döner problu dikey goniophotometre, test edilen lambanın ateşleme konumunun tamamen sabit kalması temel özelliğiyle C-γ koordinat sisteminin ölçüm prensibini benimser. Yakın alan probu ve reflektör lamba etrafında dairesel olarak hareket ederken, uzak alan probu ve reflektör senkronize olarak döner; bu sayede prob, lambanın ışık radyasyon sinyallerini tüm uzamsal yönlerde sürekli olarak algılar ve ±180° (veya 0~360°) γ açısında tam uzay ışık şiddeti toplama işlemini gerçekleştirir. Yatay goniophotometre ile karşılaştırıldığında, bu mod, lamba dönüşünden kaynaklanan hava akışı ve sıcaklık değişimi gibi girişim faktörlerini önleyerek ışık şiddeti ölçümünün hassasiyetini büyük ölçüde artırır. Aynı zamanda, çapraz lazer kalibrasyon cihazı aracılığıyla test edilen ışık kaynağının hassas konumlandırılması sağlanarak sistem hatası daha da azaltılır.

2.2 Standart Esaslar
Işık yoğunluğunu ölçmek için kullanılan profesyonel bir cihaz olan C tipi döner problu dikey goniophotometre, uluslararası ve yerel optik algılama standartlarına kesinlikle uymalıdır. LSG-6000 Örneğin, tamamen uyumludur. LM-79-24 ve LM-79-19 Katı Hal Aydınlatma Ürünleri için Elektro-optik Ölçüm Yöntemleri, Madde 6.1.1.3'te belirtilen Tip 4 goniophotometrenin gereklilikleri EN13032-1, Hem de CIE S025, CIE-121GB/T 24824 ve diğer standartlara uygundur. Test prensibi ve veri işleme yöntemi, IESNA ve CIE spesifikasyonlarına uygun olup, ölçülen verilerin uluslararası evrenselliğini ve güvenilirliğini sağlar.

3. Teknik Özellikleri LISUN LSG-6000 C Tipi Döner Prob Dikey Goniofotometre
MKS LISUN LSG-6000 geliştirilmiş bir üründür. LM-79 Işık yoğunluğunu ölçmek için gereken yüksek hassasiyet ve çok fonksiyonluluk gereksinimlerine tamamen optimize edilmiş Dikey Goniophotometre Sistemi. Temel ürün özellikleri aşağıdaki hususlarda yansıtılmaktadır:
• Yüksek hassasiyetli iletim ve algılama sistemi: Japon Mitsubishi servo motorları ve Alman dekoderleri kullanılarak, başlatma ve durdurma sırasında titreşim olmadan, 0.05° açısal doğruluk ve 0.001° açısal çözünürlükle prob ve reflektörün yüksek hassasiyetli ve kararlı çalışması sağlanır. DIN5032-6/CIE pub1. No.69 standartlarına uygun, f1′<1.5% değerine sahip L sınıfı sabit sıcaklık fotometrik prob ile donatılmıştır ve ışık şiddeti algılamasının doğruluğunu garanti eder.
• Tam uzay optik parametre algılama yeteneği: Işık şiddeti, ışık şiddeti dağılımı, bölgesel ışık akısı ve ışık verimliliği gibi temel parametrelerin eş zamanlı olarak algılanmasını sağlayabilir ve ayrıca parlaklık dağılımı, kamaşma derecesi (UGR) ve EEI gibi genişletilmiş parametrelerin ölçümünü destekleyebilir ve izofot haritaları, izointensite eğrileri ve 3 boyutlu ışık şiddeti dağılım eğrileri gibi görsel veriler üretebilir.
• Çoklu senaryo uyarlanabilirliği: Test mesafesi müşteri ihtiyaçlarına göre özelleştirilebilir; LED ışık kaynakları, bitki aydınlatma lambaları, HID ışık kaynakları, sokak lambaları ve projektörler gibi çeşitli iç ve dış mekan ışık kaynaklarının tespiti için uygundur. Aynı zamanda, ultraviyole ışık kaynaklarının ışık şiddeti dağılımı testini gerçekleştirmek için isteğe bağlı olarak UVA/UVB/UVC fotometrik problar takılabilir.
• Akıllı veri işleme ve etkileşim: Test sonuçları CIE, IES ve LDT gibi standart formatlarda kaydedilebilir ve DiaLux gibi aydınlatma tasarım yazılımlarına doğrudan aktarılabilir. Bilgisayarla RS-485/USB arayüzü üzerinden iletişim kurar ve Çince ve İngilizce işletim yazılımı Win7'den Win11'e kadar tüm sistemlerle uyumludur, böylece verilerin hızlı iletimi ve analizi sağlanır.
• Spektral radyasyon genişletme fonksiyonu: LSG-6000 ile birleştirilebilir LPCE-2 yüksek hassasiyetli hızlı spektro radyometre oluşturmak için LSG-6000CCD Uzamsal spektral radyasyon goniophotometresi, uzamsal olarak ilişkili renk sıcaklığı ve spektral renk parametrelerinin eş zamanlı olarak tespitini gerçekleştirir. Ayrıca, bitki aydınlatmasında PAR, PPF ve PPFD uzamsal dağılımının test edilmesini destekleyerek, geleneksel ışık yoğunluğu ölçme cihazlarının tek parametre algılama sınırlamasını aşar.

4. Teknik Özellikler Parametreleri ve UV Probu Yapılandırması LSG-6000 Seri Ürünler

4.1 Seri Ürünlerin Temel Özellikleri
Işık şiddetini ölçmek için kullanılan bir araç olarak, LSG-6000 Test edilen lambanın boyutuna ve uygulama senaryolarına göre standart, ekstra büyük, büyük ve küçük olmak üzere dört model halinde tasarlanmıştır. Her modelin temel parametreleri Tablo 1'de gösterilmiştir ve tümü AC/DC 600V/10A maksimum güç algılamayı desteklemektedir; aralarındaki tek fark test edilen lambanın boyutu, yük kapasitesi ve karanlık odanın minimum yüksekliğine ilişkin gereksinimlerdir.
Tablo 1 Temel Parametreler LSG-6000 C Tipi Döner Prob Dikey Goniofotometre Serisi

4.2 UV Işık Kaynağı Algılama Probu Yapılandırması
Ultraviyole ışık kaynaklarının ışık şiddeti dağılımı testine yönelik talebi karşılamak için, cihaz isteğe bağlı olarak yüksek hassasiyetli A Sınıfı UV fotometrik problarla donatılabilir. Her bir probun dalga boyu aralığı ve test fonksiyonları Tablo 2'de gösterilmiştir; bu sayede UVA, UVB ve UVC bantlarının ışık şiddeti dağılımı tespiti gerçekleştirilebilir ve standartlaştırılmış test raporları oluşturulabilir.
Tablo 2 İsteğe Bağlı UV Fotometrik Probların Parametreleri

5. Aydınlatma Sektöründe Işık Şiddetini Ölçme Cihazının Uygulama ve Gelişim Trendi
Yüksek hassasiyetli bir ışık yoğunluğu ölçüm cihazı olan C tipi döner prob dikey goniophotometre, aydınlatma ürünleri araştırma ve geliştirme, üretim kalite kontrolü ve endüstriyel test kurumları gibi alanlarda yaygın olarak kullanılmaktadır: Ürün araştırma ve geliştirme aşamasında, 3 boyutlu ışık yoğunluğu dağılım eğrileri aracılığıyla lambaların optik yapı tasarımı optimize edilerek ışık verimliliği ve aydınlatma homojenliği iyileştirilebilir; üretim kalite kontrolü aşamasında, ışık yoğunluğu parametrelerinin toplu olarak tespiti ve ürün kalitesinin tutarlılığının kontrolü sağlanabilir; test kurumlarında ise, uluslararası standartlara uygun tespit verileri, ürün sertifikasyonu ve kalite derecelendirmesi için yetkili bir temel oluşturabilir.

Aydınlatma sektörünün akıllı aydınlatma, sağlıklı aydınlatma ve tesis aydınlatması alanlarına doğru genişlemesiyle birlikte, ışık yoğunluğunu ölçen cihazlar da çok fonksiyonlu, entegre ve akıllı hale gelme yönünde bir gelişim trendi göstermektedir. Bu trendi temsil eden ürünler şunlardır: LSG-6000CCD Işık şiddeti algılama ile spektral radyasyon algılamayı birleştirerek birden fazla parametrenin eş zamanlı olarak toplanmasını sağlar; aynı zamanda, yazılım sisteminin akıllıca yükseltilmesi, veri işleme ve analiz verimliliğini büyük ölçüde artırmış ve test raporlarının otomatik olarak oluşturulması işçilik maliyetlerini daha da düşürmüştür. Gelecekte, ışık şiddetini ölçen bu cihaz, yeni ışık kaynaklarının algılama ihtiyaçlarına daha uygun olacak, optik, renk ve elektriksel parametrelerin entegre algılamasını gerçekleştirecek ve aydınlatma endüstrisinin yüksek kaliteli gelişimine teknik destek sağlayacaktır.

6. Sonuç
Önemli olarak ışık yoğunluğunu ölçmek için kullanılan aletTip C döner problu dikey goniophotometre, sabit lamba ve döner prob test moduyla ışık şiddeti tespitinin hassasiyetini ve güvenilirliğini etkili bir şekilde artırır ve aydınlatma optik tespiti için temel bir cihaz haline gelmiştir. LISUN LM-79 Dikey Goniofotometre Sistemi (LSG-6000Yüksek hassasiyetli iletim, tam uzay algılama ve çoklu senaryo uyarlanabilirliğinin avantajlarını tam olarak entegre eden bu cihaz, uluslararası ve yerel standartlara sıkı sıkıya bağlı kalarak çeşitli ışık kaynaklarının ışık şiddeti ve genişletilmiş optik parametrelerinin algılama ihtiyaçlarını karşılayabilir. Seri üretim modelleri ve isteğe bağlı prob tasarımı, cihazın esnekliğini ve uygulanabilirliğini daha da artırır.

Aydınlatma sektöründeki sürekli yenilikler ortamında, ışık yoğunluğunu ölçen cihazların, yeni ışık kaynaklarının algılama ihtiyaçlarına uyum sağlamak için çok fonksiyonlu, entegre ve akıllı hale getirilme yönünde sürekli olarak geliştirilmesi gerekmektedir. Teknik avantajları ve geniş uygulama alanına sahip olan C tipi döner prob dikey goniophotometre, gelecekte de aydınlatma optik algılama alanında önemli bir rol oynamaya devam edecek, ürün araştırma ve geliştirme ile kalite kontrolü için doğru ve güvenilir algılama verileri sağlayacak ve aydınlatma sektörünün teknolojik ilerlemesini ve kalite iyileştirmesini destekleyecektir.
