Teller İçin Alev Geciktiricilik Test Yöntemi Nedir - Pratik Analiz

1 Giriş
Güç iletimi ve elektronik ekipman uygulamalarında, tel ve kabloların alev geciktirici özelliği, yangın kazalarını önlemede önemli bir engeldir. Kabloların alev geciktirici özelliği standartlara uygun değilse, kısa devre, aşırı yük veya eskime meydana geldiğinde alevin yayılmasına, zehirli duman ve yüksek sıcaklık damlacıklarının salınmasına ve ciddi can kayıplarına ve maddi kayıplara yol açması muhtemeldir. Bu nedenle, teller için standart ve doğru alev geciktirici test yöntemlerinin oluşturulması hayati önem taşır.

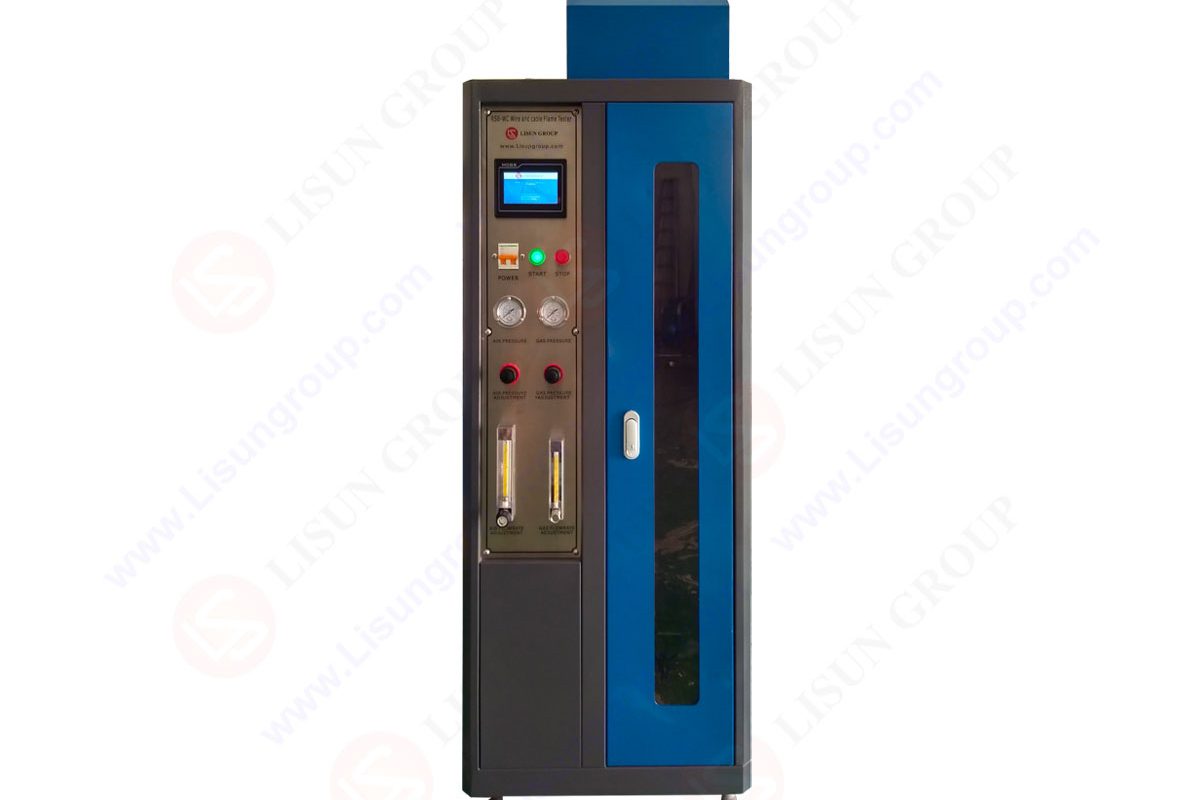

The LISUN RSB-WC Tek Tel ve Kablo Yanma Test Cihazı Tek yalıtımlı tel ve kabloların yanma özelliklerini test etmek için tasarlanmış profesyonel bir ekipmandır. İthal temel bileşenleri ve otomatik kontrol teknolojisini entegre eden bu cihaz, ev, endüstriyel ve ev aletleri destek, test ve sertifikasyon senaryolarında yaygın olarak kullanılmaktadır. "Tek tel ve kablo yanma test cihazının çalışma prensibi nedir?" ve "Tellerin alev geciktiricilik test yöntemi nedir?" olmak üzere iki temel konuya odaklanan bu çalışma, endüstriyel test uygulamalarına teknik destek sağlamak için ekipman parametreleri ve standart sistemlerle birlikte sistematik bir analiz yürütmektedir.

2 Temel Özelliği RSB-WC Tek Tel ve Kablo Yanma Test Cihazı
2.1 Temel Ekipman Parametreleri
The RSB-WC yanma test cihazı iki modelden oluşmaktadır: RSB-WC ve RSB-WC1, farklı test senaryolarına uyarlanmıştır. Temel teknik parametreleri aşağıdaki tabloda gösterilmiştir:

Teknik Göstergeler	RSB-WC Model Özellikleri	RSB-WC1 Model Özellikleri (Genişletilmiş Sürüm)
Yanma Odası Boyutu (WHD)	300mm × 1200mm × 450mm	1000mm × 1000mm × 1000mm
Temel Uyarlanabilir Standartlar	GB/T 18380 serisi, IEC 60332 serisi vb.	IEC 60695-11-2 ve tüm standartlar RSB-WC
Örnek tip	Tek yalıtımlı tel, kablo	Tek yalıtımlı tel, kablo (ince kablolar dahil)
Örnek Uzunluğu	600 ± 25mm	600 ± 25mm
Örnek Özellikleri	İletken çapı ＞0.8 mm veya kesit alanı ＞0.5 mm2	Aynısı RSB-WC (iletken çapı ＜1mm olan ince kablolarla uyumludur)
Yanma Brülörü Gücü	1kW (nominal ön karışımlı alev)	1kW (nominal ön karışımlı alev)
Gaz Tipi	Yüksek saflıkta propan veya sıvılaştırılmış petrol gazı (kullanıcı tarafından sağlanır)	Aynısı RSB-WC
Gaz Akış Hızı Aralığı	0.1~1L/dak (isteğe bağlı elektronik gaz akış ölçer)	0.1~1L/dak (isteğe bağlı elektronik gaz akış ölçer)
Hava Akış Hızı Aralığı	3~30L/dak (isteğe bağlı elektronik gaz akış ölçer)	3~30L/dak (isteğe bağlı elektronik gaz akış ölçer)
Yanma Süresi Ayar Aralığı	0.1~999.9s (sürekli ayarlanabilir, dijital ekran)	0.1~999.9s (sürekli ayarlanabilir, dijital ekran)
gövde Malzemesi	Yüksek sıcaklığa dayanıklı püskürtme kaplamalı çelik yapı (yüksek sıcaklığa dayanıklı, korozyona dayanıklı)	Yüksek sıcaklığa dayanıklı püskürtme kaplamalı çelik yapı (yüksek sıcaklığa dayanıklı, korozyona dayanıklı)
İşlem Ekranı	Kendi geliştirdiğimiz geniş LCD dokunmatik ekran + net gösterge ışıkları	Kendi geliştirdiğimiz geniş LCD dokunmatik ekran + net gösterge ışıkları

2.2 Ekipman Yapılandırma Gereksinimleri
Zaman RSB-WC ve RSB-WC1 model çalışıyorsa, bunlara özel bir hava kompresörü takılması gerekir:
220~240V/50Hz voltaj senaryoları için: LS-EU800W2-55L hava kompresörü (güç 800W×2, kapasite 55L, hız 1380r/dak, basınç 0.7Mpa, akış hızı 120L/dak);
110~120V/60Hz voltaj senaryoları için: LS-US800W2-55L hava kompresörü (LS-EU800W2-55L ile aynı parametreler).

3 Tek Tel ve Kablo Yanma Test Cihazının Çalışma Prensibi Nedir?
“Gerçek yangın ortamlarını simüle etme ve temel göstergeleri otomatik olarak izleme” temel mantığına dayanarak, RSB-WC Tek Tel ve Kablo Yanma Test Cihazı, mekanik yapı, kontrol modülü ve algılama sisteminin ortak çalışmasıyla kablo yanma özelliklerinin doğru bir şekilde tespit edilmesini sağlar. Çalışma prensibi dört temel bağlantıya ayrılabilir:

3.1 Alev Oluşumu ve Kararlı Kontrol
Ekipman, gaz ve havanın hassas bir şekilde oranlanmasıyla standart bir alev oluşturmak için 1 kW nominal ön karışımlı alev brülörü kullanır. Gaz (yüksek saflıkta propan veya sıvılaştırılmış petrol gazı), bir akış ölçer aracılığıyla 0.1-1 L/dak akış hızına ayarlanır ve hava, bir kompresör tarafından 3-30 L/dak akış hızında karıştırılarak alev şekli ve sıcaklığının test standardı gerekliliklerini karşılaması sağlanır. İthal alev kontrol modülü, alev durumunu gerçek zamanlı olarak izleyerek gaz basıncı dalgalanmalarından kaynaklanan alev dengesizliğini önler ve test koşullarının tutarlılığını sağlar.

3.2 Numune Konumlandırma ve Yanma Eylemi
Numune 600±25 mm uzunluğunda kesildikten sonra, alt ucu alev merkezine tam olarak hizalanacak şekilde yanma odasındaki brakete dikey olarak sabitlenir. Yanma odası, uzun süreli yüksek sıcaklık testlerine ve asit dumanı erozyonuna dayanıklı, duman korozyonuna dayanıklı bir demir sac püskürtme işlemi kullanır. Aynı zamanda, yanma işlemi için kapalı bir ortam sağlayarak, gerçek kullanımdaki kabloların yanma senaryosunu simüle eder ve harici hava akışının test sonuçlarını etkilemesini önler.

3.3 Proses Parametrelerinin Otomatik İzlenmesi
Ekipman, çok boyutlu parametrelerin gerçek zamanlı izlenmesini sağlamak için ithal zamanlama üniteleri ve algılama sistemlerini entegre eder:
Yanma süresi kontrolü: LCD dokunmatik ekran üzerinden 0.1-999.9 saniye arasında yanma süresini ayarlayın. Ayarlanan süreye ulaşıldığında brülör otomatik olarak hareket eder ve yanma sonrası süre ile kızdırma süresi eş zamanlı olarak kaydedilir;

Alev yayılımının izlenmesi: Görsel tanıma ve ölçek konumlandırma yoluyla alevin yukarı ve aşağı doğru yayılma mesafesini ve hızını yakalayın;
Damla izleme: Emici pamuğu numunenin 100 mm altına yerleştirin, damlacıkların algılama modülü aracılığıyla emici pamuğu tutuşturup tutuşturmadığını değerlendirin ve damlacık oluşumunun sıklığını ve özelliklerini kaydedin.

3.4 Veri Kaydı ve Görsel Sunum
Test sırasında yanma süresi, art yanma süresi, kızdırma süresi, alev yayılma mesafesi ve damlacık durumu gibi veriler, kendi geliştirdiğimiz LCD dokunmatik ekran aracılığıyla gerçek zamanlı olarak görüntülenir ve otomatik olarak saklanır; bu sayede veri aktarımı ve izlenebilirliği desteklenir, manuel kayıt hataları önlenir ve test sonuçlarının tekrarlanabilirliği ve güvenilirliği sağlanır.

4 Teller için Alev Geciktiricilik Test Yöntemi Nedir?——Standartlaştırılmış Süreç RSB-WC Ekipman
Çalışma prensibine göre RSB-WC Yanma test cihazı ile tellerin alev geciktirici özelliği, temel ulusal ve uluslararası standartların gerekliliklerini tam olarak karşılayan standart bir "hazırlık - test - belirleme" sürecini takip eder. Ayrıntılar aşağıdaki gibidir:

4.1 Test Hazırlık Aşaması
Numune Hazırlama: Test edilecek tek yalıtımlı tel veya kabloyu seçin, 600±25 mm uzunluğunda kesin, yüzeydeki kirleri ve hasarları giderin ve yalıtım tabakasının bütünlüğünü sağlayın. Numune özellikleri "iletken çapı ＞0.8 mm veya kesit alanı ＞0.5 mm²" şartını karşılamalıdır; ince kablolar (iletken çapı ＜1 mm olan emaye teller gibi) için, RSB-WC1 model seçilmelidir.

Ekipman Devreye Alma: Uyarlanmış hava kompresörünü bağlayın, sabit hava akışını sağlamak için basıncı 0.7Mpa'ya ayarlayın; gazı bağlayın ve akış ölçer aracılığıyla ilk akış hızını ayarlayın, alevi 1kW ön karışımlı aleve kalibre etmek için brülörü ateşleyin; yanma süresini (örneğin 30s, 60s, test standartlarına göre ayarlanmış) dokunmatik ekran aracılığıyla ayarlayın.
Numune Sabitleme: Hazırlanan numuneyi yanma odasındaki brakete dikey olarak yerleştirin, numunenin alt ucunun alev merkeziyle hizalandığından emin olun ve damlacıkların tutuşma özelliklerini tespit etmek için 100 mm aşağıya kuru emici pamuk yerleştirin.

4.2 Test Yürütme Aşaması
Ekipman çalıştırıldıktan sonra, brülör alevi numunenin alt ucuna doğru bir şekilde etki eder ve zamanlama ünitesi yanma süresini senkronize olarak kaydetmeye başlar;
Ayarlanan yanma süresine ulaşıldığında, brülör otomatik olarak numuneden uzaklaşır ve ekipman, alev sönmeden önceki yanma sonrası süresini ve numunenin kızgın bölgesinin parlama süresini kaydetmek için “yanma sonrası/parlama izleme” moduna geçer;
Test sırasında alev yayılımını gerçek zamanlı olarak gözlemleyin ve kaydedin: Üst braketin alt kenarından karbonize parçanın başlangıç ​​noktasına kadar olan mesafeyi ve yanmanın üst braketin alt kenarına kadar uzandığı mesafeyi ölçün;
Damlacık oluşumunu gözlemleyin: Damlacıkların oluşup oluşmadığını, damlacıkların oluşma sıklığını ve emici pamuğun tutuşup tutuşmadığını kaydedin.

4.3 Sonuç Belirleme Aşaması
Referans standartlarına göre, numunenin alev geciktiriciliğinin yeterli olup olmadığı üç temel boyuta göre değerlendirilir: alev yayılımı, yanma süresi ve damlacık özellikleri. Spesifik değerlendirme göstergeleri aşağıdaki tabloda gösterilmiştir:

Yargı Boyutları	Referans standartları	Yeterlilik Koşulları
Yayılmış ateş	GB / T 18380.11	Üst braketin alt kenarı ile karbonize parçanın başlangıç ​​noktası arasındaki mesafe ＞50mm; yanmanın üst braketin alt kenarına kadar uzandığı mesafe ≤540mm
Yanma Süresi	GB / T 18380.12	Brülör çıkarıldıktan sonra yanma sonrası süre ≤60s ve kızdırma süresi ≤120s olur
Damlacık Özellikleri	GB / T 18380.13	Damlacıklar alttaki emici pamuğu tutuşturmaz
İnce Kablo Özel Ürün	IEC 60332-2-2	Difüzyon alevi altında, yanma sonrası süre ≤30 saniye ve tutuşturucu damlacık yok

4.4 Referans Standart Sistemi
The RSB-WC Yanma test cihazı, tek tel ve kablolar için tüm alev geciktirici test senaryolarını kapsayan bir dizi temel ulusal ve uluslararası test standardıyla uyumludur. Standart sistem aşağıdaki tabloda gösterilmiştir:

Standart Kategori	Standart Numara	Standart Ad
Yurtiçi Standartlar	GB / T 18380.1	Yangın koşulları altında kablolar üzerinde yapılan testler – Bölüm 1: Tek yalıtımlı teller veya kablolar için dikey yanma test yöntemi
Yurtiçi Standartlar	GB / T 18380.11	Yangın koşulları altında kablolar ve optik fiberler üzerinde yapılan testler – Bölüm 11: Tek yalıtımlı teller ve kablolar için dikey alev yayılım testi – Test cihazı
Yurtiçi Standartlar	GB / T 18380.12	Yangın koşulları altında kablolar ve optik fiberler üzerinde yapılan testler – Bölüm 12: Tek yalıtımlı teller ve kablolar için dikey alev yayılım testi – 1 kW önceden karıştırılmış alev
Yurtiçi Standartlar	GB / T 18380.13	Yangın koşulları altında kablolar ve optik fiberler üzerinde yapılan testler – Bölüm 13: Tek yalıtımlı teller ve kablolar için dikey alev yayılım testi – Alev damlacıklarını/partiküllerini belirlemeye yönelik test yöntemi
Yurtiçi Standartlar	GB / T 5169.14	Elektrikli ve elektronik ürünler için yangın tehlikesi testi – Bölüm 14: Test alevi – 1 kW nominal önceden karıştırılmış alev cihazı, onaylayıcı test yöntemi ve yönergeler
Uluslararası standartlar	IEC 60332-1-1	Yangın koşulları altında elektrik ve optik fiber kablolar üzerinde yapılan testler - Bölüm 1-1: Tek bir yalıtımlı tel veya kablo için dikey alev yayılımı testi - Cihaz
Uluslararası standartlar	IEC 60332-1-2	Yangın koşulları altında elektrik ve optik fiber kablolar üzerinde yapılan testler - Bölüm 1-2: Tek yalıtımlı tel veya kablo için dikey alev yayılımı testi - 1 kW önceden karıştırılmış alev için prosedür
Uluslararası standartlar	IEC 60332-1-3	Yangın koşulları altında elektrik ve optik fiber kablolar üzerinde yapılan testler - Bölüm 1-3: Tek yalıtımlı tel veya kablo için dikey alev yayılımı testi - Alev damlacıklarının/partiküllerinin belirlenmesi prosedürü
Uluslararası standartlar	IEC 60695-11-2	Yangın tehlikesi testi – Bölüm 11-2: Test alevleri – 1 kW nominal önceden karıştırılmış alev – Cihaz, onaylayıcı test düzenlemesi ve kılavuz

5 Tipik Uygulama Senaryosu RSB-WC Yakma Test Cihazı
5.1 Tel ve Kablo Üretim Endüstrisi
Ev tipi kablo ve tellerin (RVV polivinil klorür yalıtımlı esnek kablolar, BV bakır çekirdekli polivinil klorür yalıtımlı teller gibi) ve endüstriyel kabloların (YJV çapraz bağlı polietilen yalıtımlı kablolar, VV polivinil klorür yalıtımlı kablolar gibi) kalite kontrolünde kullanılır. Dikey yanma performanslarını ve damlacık özelliklerini doğrulayarak güvenlik standartlarına uygunluğu sağlar ve yangın tehlikelerini önler.

5.2 Ev Aletleri Destek Sanayi
Çamaşır makinesi, klima, buzdolabı gibi büyük ev aletlerinin iç tesisatları ile pirinç pişirme makinesi, elektrikli su ısıtıcısı gibi küçük ev aletlerinin güç bağlantı hatlarında, ev aletleri sektöründe “Ev aletlerinin içindeki yalıtımlı tel ve kabloların yangından korunması” güvenlik gerekliliklerini karşılamak ve ekipman arızalarından kaynaklanan yangın riskini azaltmak amacıyla alev koşulları altında yanma performanslarını test eder.

5.3 Test ve Sertifikasyon Alanı
SGS ve CQC gibi üçüncü taraf test kuruluşları, uyumluluk testlerini gerçekleştirmek için bu ekipmanı kullanarak kablo işletmelerine CE ve CCC sertifikasyon gerekliliklerini karşılayan test raporları sağlar; işletmeler, ürün rekabet gücünü artırmak için Ar-Ge aşamasında bu ekipman sayesinde alev geciktirici formüllerini (örneğin alev geciktiricilerin eklenme miktarını ayarlamak gibi) optimize edebilirler.

5.4 İnce Teller ve Kablolar için Özel Testler
The RSB-WC1 modeli, elektronik cihazlar ve haberleşme ekipmanlarının içindeki ince yalıtımlı kablolar için özel olarak tasarlanmıştır. İnce kabloların difüzyon alevi altında dikey alev yayılımı karakteristiklerinin test edilmesi gerekliliklerini karşılayarak, elektronik ekipmanların iç kablolarının yangın güvenliğini sağlar.

6 Sonuç
“Kararlı alev kontrolü, hassas proses izleme ve otomatik veri kaydı” çalışma prensibi sayesinde, RSB-WC Tek Tel ve Kablo Yanma Test Cihazı Tel alev geciktirici testleri için standartlaştırılmış bir çözüm sunar. Dikey yanma testine dayalı test yöntemi, numune hazırlama, ekipman devreye alma, test yürütme ve sonuç belirleme süreçlerinin tamamını kapsar ve temel ulusal ve uluslararası standartların gerekliliklerini karşılar. Kabloların yanma performansını, alev yayılma hızını ve damlacık özelliklerini doğru bir şekilde değerlendirebilir. Ekipman, üretim ve imalat, ev aletleri desteği, test ve sertifikasyon alanlarında yaygın olarak kullanılmakta ve kablo kalite kontrolü ve güvenlik değerlendirmesi için güvenilir teknik destek sağlamaktadır. Gelecekte, alev geciktirici malzeme teknolojisinin gelişmesiyle birlikte, bu ekipmanın uyarlanabilirliği ve test doğruluğu daha da artacak ve tel ve kablo endüstrisinin güvenlik iyileştirmesine sürekli katkıda bulunacaktır.
