Ürünlerin Su Geçirmezlik ve Koruyucu Özelliklerinin Doğrulanmasında Su Püskürtme Testinin Uygulanması—Aşağıdakilere Dayanarak LISUN JL-X Su Geçirmez Test Sistemi

Özet:
MKS su püskürtme testi Elektronik ve elektrikli ürünlerin su geçirmezlik ve koruma özelliklerini doğrulamak için kullanılan temel bir yöntemdir. Doğal yağmur, yüksek basınçlı püskürtme ve derin su daldırma gibi farklı su ortamlarında su giriş koşullarını simüle ederek, ürünlerin IP su geçirmezlik derecesini doğru bir şekilde belirleyebilir. LISUN JL-X Bu çalışma, su geçirmezlik test sistemini araştırma nesnesi olarak ele alarak, su püskürtme testinin her bir kademesinin test prensibini, ekipman bileşimini ve test parametrelerini analiz etmekte, ulusal ve uluslararası standartların gereklilikleriyle birlikte ürün su geçirmezlik performansının tespitinde su püskürtme testinin özel uygulamasını açıklamakta ve elektronik ve elektrikli ürünlerin su geçirmezlik kalite kontrolü için teknik referanslar sunmaktadır. Anahtar kelimeler: Su püskürtme testi; Su geçirmezlik koruması; IP derecelendirmesi; LISUN JL-XTest sistemi

1. Su Püskürtme Testinin Temel Değeri ve Test Prensibi
Su püskürtme testi, GB 4208 ve IEC 60529 gibi standartlara uygun olarak farklı şekil, basınç ve akış hızlarına sahip su ortamlarını yapay olarak simüle ederek ürün muhafazalarının koruma kapasitesini tespit etmek için kullanılan bir test yöntemidir. Temel değeri, ürünlerin gerçek kullanımda karşılaşabileceği su giriş senaryolarını (yağmur sıçraması, yüksek basınçlı su püskürtme, ürünün suya düşmesi ve suya batırılması gibi) yeniden üreterek ürünlerin sızdırmazlık performansını ve su geçirmezlik koruma seviyesini doğru bir şekilde doğrulamaktır.

Su püskürtme testinin temel prensibi iki ana unsura dayanmaktadır: senaryo eşdeğer simülasyonu ve hassas ve kontrol edilebilir parametreler. Bir yandan, damlama, yağmur duşu, su püskürtme ve daldırma gibi farklı test modülleri, günlük yoğunlaşmış su damlaması, dış mekan yağmur sıçraması, yüksek basınçlı su tabancasıyla yıkama ve ürünün suya düşmesi ve daldırılması gibi gerçek su ortamlarını simüle etmek için kullanılır. Öte yandan, PLC kontrol sistemleri, basınç sensörleri, debimetreler ve diğer cihazlar, su basıncı, su akış hızı, test süresi ve su sıcaklığı gibi temel parametreleri sıkı bir şekilde kontrol etmek için kullanılır; bu da test koşullarının standardizasyonunu ve tekrarlanabilirliğini sağlar ve parametre dalgalanmalarından kaynaklanan test sonucu bozulmasını önler. LED lambalar ve döner elektrikli makineler gibi elektronik ve elektrikli ürünler için su püskürtme testi, IPX1 ila IPX8 derecelerindeki su geçirmezlik gereksinimlerini karşılayıp karşılamadıklarını doğrudan belirleyebilir ve yetkili test kurumları ve kalite kontrol departmanları için temel bir tespit yöntemidir.

su geçirmez test Ekipmanı JL-X

2. Su Püskürtme Test Cihazının Bileşimi LISUN JL-X Su Geçirmez Test Sistemi
MKS LISUN JL-X Su Geçirmezlik Test Sistemi, IPX1'den IPX8'e kadar tüm su püskürtme testlerini tamamlayabilen açık entegre bir test cihazıdır. Farklı su geçirmezlik derecelerinin test gereksinimlerine göre sistem dört test modülüne ayrılmıştır: damlama, yağmur, su püskürtme ve daldırma. Tüm modüller, hafif damlamadan derin su daldırmaya kadar tam senaryolu su püskürtme testini kapsamak için birbirleriyle işbirliği yapar. Temel ekipman bileşimi ve işlevleri aşağıdaki gibidir:
• Damlama Test Odası (JL-12): IPX1 ve IPX2 sınıfı su püskürtme testleri için tasarlanmıştır ve dikey damlama ile 15° eğimli damlama senaryolarını simüle eder. Damlama deliklerinin çapı 0.4 mm olup 20 mm aralıklarla yerleştirilmiştir ve 150 kg'a kadar numune taşıyabilir; bu da günlük hafif damlama ortamlarının su geçirmezlik test gereksinimlerini karşılar.
• Salınım Borulu Yağmur Test Sistemi (JL-34) + El Duşu Cihazı (JL-34S): IPX3 ve IPX4 sınıfı su püskürtme testlerine karşılık gelen bu sistem, dış mekan yağmur sıçraması ve her yönden su sıçraması senaryolarını simüle eder. Salınım borusunun yarıçapı 0.2 m ile 1.6 m arasında ayarlanabilir, salınım açısı IPX3 için 120° ve IPX4 için 180°'dir, su basıncı ayar aralığı 50-150 kPa'dır ve test süresi, numunenin yüzey alanının metrekare başına 1 dakika olarak hesaplanır ve minimum 5 dakikadır.

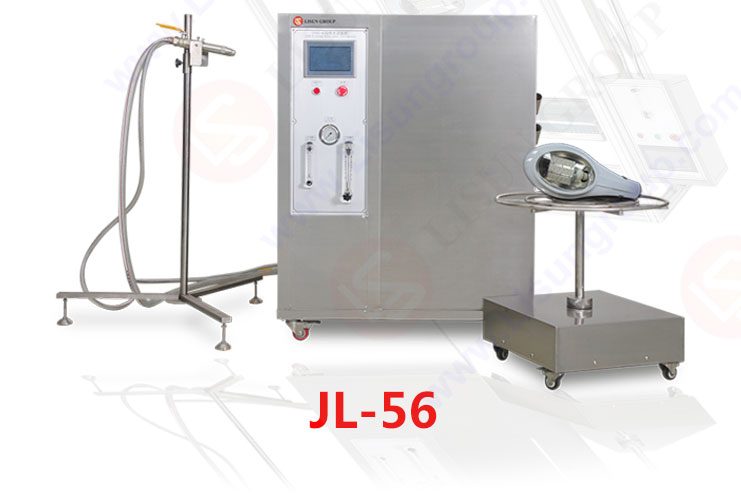

• Su Püskürtme Test Sistemi (JL-56): Yüksek kaliteli IPX5 ve IPX6 su püskürtme testlerini hedefleyen bu sistem, yüksek basınçlı su püskürtme senaryosunu simüle eder. φ6.3 mm (IPX5 için) ve φ12.5 mm (IPX6 için) özel nozullarla donatılmış olup, su akış hızını 12.5±0.625 L/dak (IPX5 için) ve 100±5 L/dak (IPX6 için) hassasiyetle kontrol eder.
• Daldırma Test Tankı (JL-7/JL-8): IPX7 ve IPX8 sınıfları için daldırma tipi su püskürtme testlerini tamamlar. JL-7, 1 m su derinliğinde kısa süreli daldırmayı simüle eder ve JL-8, 0-50 m su derinliğinde yüksek basınçlı daldırma için özelleştirilebilir; bu da ürünün suya düşmesi ve su altında çalışma gibi aşırı su ortamlarının su geçirmezlik test gereksinimlerini karşılar.

3. Her Su Püskürtme Testi Seviyesinin Parametreleri ve Test Gereksinimleri (Aşağıdakilere Göre) LISUN JL-X
Su püskürtme testi LISUN JL-X Su Geçirmezlik Test Sistemi, GB 4208-2008 ve IEC 60529 gibi standartlara sıkı sıkıya uymaktadır. Her IP su geçirmezlik sınıfı için su püskürtme testi parametrelerinde, test koşullarında ve değerlendirme kriterlerinde belirgin farklılıklar bulunmaktadır. Spesifik veriler Tablo 1'de gösterilmiştir. Tüm testler, numunelerin üretici tarafından belirtilen kurulum durumunda yerleştirilmesini gerektirir ve nitelikli değerlendirme esasları, test sonrasında zararlı su girişinin olmaması ve normal çalışma durumudur.
Tablo 1. Su Püskürtme Testinin Her Bir Seviyesinin Temel Parametreleri LISUN JL-X Su Geçirmez Test Sistemi

Not: IPX7 testi için, numune yüksekliği ≥850 mm ise, en yüksek noktanın su yüzeyinin 150 mm altında olması gerekmektedir; IPX8 testi için ise basınç desteği sağlamak üzere LS-EU800W2-55L/LS-US800W2-55L hava kompresörü ile donatılması gerekmektedir.

4. Ürün Su Geçirmezlik Korumasının Doğrulanmasında Su Püskürtme Testinin Başlıca Uygulama Noktaları
• Standartlara Uygunluk: Su püskürtme testi, ürün özelinde belirlenen standartlara kesinlikle uygun olarak yapılmalıdır, örneğin: GB 7000.1 IEC 60598 ve genel koruma standardı GB 4208'in yanı sıra, test yöntemlerinin ve parametrelerinin ulusal ve uluslararası gereklilikleri karşılamasını ve test sonuçlarının yetkili kurumlar tarafından tanınabilir olmasını sağlar.
• Numune Ön İşlemi: Testten önce, aksesuarlar ürünün gerçek kullanım durumuna göre monte edilmeli ve contalar ve arayüzler gibi önemli su geçirmez parçalar fabrika ayarlarında muhafaza edilmelidir. Ürünün güç açıkken test edilmesi gerekiyorsa, kısa devre gibi kazaları önlemek için test güvenlik gereksinimleri önceden teyit edilmelidir.
• Parametre Kalibrasyonu: Testten önce, özellikle JL-56 Su Püskürtme Test Sisteminin nozulları ve JL-8 Daldırma Tankının basınç cihazı olmak üzere su basıncı, akış hızı, salınım açısı ve su derinliği gibi parametrelerin kalibre edilmesi gerekir. Bu sayede parametre hatasının standart tarafından izin verilen aralıkta olması sağlanır.
• Sonuç Değerlendirmesi: Su püskürtme testinden hemen sonra numunenin iç su girişi incelenmelidir. “Zararlı su girişi”, potansiyel güvenlik tehlikelerine, performans düşüşüne veya üründe yapısal hasara neden olan su girişi olarak tanımlanır ve az miktarda zararsız su girişi, ürünün kalitesiz olduğu şeklinde değerlendirilmez. Aynı zamanda, su geçirmezlik testinden sonra ürün performansının normal olduğundan emin olmak için ürünün elektriksel fonksiyonu yeniden test edilmelidir.

5. Sonuç
Ürünlerin su geçirmezlik ve koruma özelliklerini doğrulamada kilit bir teknoloji olarak, standartlaştırılmış ve senaryo bazlı test özellikleri, su püskürtme testi Elektronik ve elektrikli ürünlerin Ar-Ge, seri üretim kalite kontrolü ve sertifikasyon testlerinde önemli bir bağlantı haline gelmişlerdir. Modüler tasarım sayesinde, LISUN JL-X Su Geçirmezlik Test Sistemi, IPX1'den IPX8'e kadar tüm su geçirmezlik derecelerinin entegre bir şekilde tespit edilmesini sağlar. Hassas parametre kontrolü ve sıkı standart uyumluluğu, farklı su ortamlarındaki su giriş koşullarını etkili bir şekilde simüle ederek, LED lambalar ve döner elektrikli makineler gibi ürünlerin su geçirmezlik derecesinin değerlendirilmesi için güvenilir veriler sunar.

Elektronik ve elektrikli ürünlerin dış mekan ve çok fonksiyonluluğa doğru gelişmesiyle birlikte, su püskürtme testinin teknik gereksinimleri sürekli olarak iyileşecektir. Gelecekte, test ekipmanının zekâ ve otomasyon seviyesinin daha da optimize edilmesi, su püskürtme testi parametrelerinin gerçek zamanlı izlenmesi ve dijital olarak kaydedilmesi, ürün su geçirmezlik tasarımının ve kalite kontrolünün optimizasyonu için daha doğru teknik destek sağlanması ve endüstri su geçirmezlik koruma standartlarının uygulanmasının teşvik edilmesi gerekmektedir.
