Ark direnci için standart nedir? - Güvenli Elektrik Tasarımı için 33A ve 200 Maddelik Protokolün Çözümlenmesi

Özet: Yüksek akım arıza koşullarında, elektrikli ve elektronik ekipmanlardaki yalıtım malzemeleri genellikle ark oluşumundan kaynaklanan yangın riskleriyle karşı karşıya kalır. Malzemelerin ark direncini değerlendirmek için temel bir ölçüt olan Yüksek Akım Ark Tutuşması (HAI), doğruluğu ürünlerin elektriksel güvenlik tasarımını doğrudan etkileyen kriterlere sahiptir. Bu makale, şu sorunun derinlemesine analizini sunmayı amaçlamaktadır: Ark direnci için standart nedir?

Uluslararası ve yerel standartların karşılaştırmalı bir incelemesi yoluyla, IEC 60947.1, UL 746A, ve GB / T 14048.1Bu makale, ark ateşleme akımı, ateşleme frekansı, elektrot geometrisi ve malzeme ateşleme kriterleri de dahil olmak üzere temel parametreleri inceliyor. Elektromekanik entegrasyon özelliklerini birleştirerek... LISUN HCAI-2 Makalede, Yüksek Akım Ark Ateşleme Test Sistemi'nin otomatik ark sayımı ve yüksek çözünürlüklü izleme sisteminin test tekrarlanabilirliğini artırmadaki teknik değeri detaylı olarak ele alınmaktadır.

1. Giriş

Düşük voltajlı cihazların, ev aletlerinin ve bilgi teknolojisi ekipmanlarının geliştirilmesi sırasında, aşırı kısa devre arkı koşulları altında yalıtım bileşenlerinin güvenilirliğinin değerlendirilmesi, elektrik yangınlarını önlemek için çok önemli bir önlemdir. Mühendisler ve araştırmacılar sıklıkla temel bir soruyla karşı karşıya kalırlar: Ark direnci için standart nedir? Özellikle yüksek akım senaryolarında, tekrarlanan ark darbelerine maruz kalan malzemelerin tutuşma özellikleri, geleneksel izleme direncinden temel olarak farklıdır.

Yüksek Akım Ark Ateşleme testi, ekipman arızaları sırasında oluşan yüksek enerjili arkların plastik veya katı yanıcı bileşenler üzerindeki etkisini simüle eder. LISUN-gelişmiş HCAI-2 Bu test sistemi, numune yüzeyinde 200 tekrarlı ark ateşlemesi gerçekleştirerek malzemelerin ark ateşleme direncini değerlendirmek için nicel bir temel sağlar.

2. Temel Referans Standardı Çerçevesi

Ark direncinin belirlenmesi, test sonuçlarının küresel olarak karşılıklı tanınmasını sağlamak için sıkı bir standart çerçeveye uymalıdır. HCAI-2 Sistem aşağıdaki temel standartları ve bunlara karşılık gelen maddeleri desteklemektedir:

2.1 Uluslararası Standartlar (IEC/UL)

• IEC 60947.1:2020: Ek M Şekil M.2'de alçak gerilim şalt ve kontrol cihazları için genel gereksinimler tanımlanmıştır.
• IEC 60730-1:2013: Ek D.1.10'da, ev ve benzeri kullanımlar için otomatik elektrik kontrol sistemlerine yönelik ateşleme testi gereklilikleri belirtilmiştir.
• IEC 61800-5-1:2022: Ayarlanabilir hızlı elektrikli güç tahrik sistemlerinin termal, elektriksel ve enerji güvenliği için özel ark testi diyagramları sağlar.
• UL 746A: 2023: Madde 33'te polimerik malzemelerin kısa vadeli özellik değerlendirmesi için HAI test yönteminin ayrıntıları verilmiştir.

2.2 Çin Ulusal Standartları (GB/T)

• GB/T 14048.1-2023: Çin'de alçak gerilim şalt cihazlarının yalıtım performansını değerlendirmek için kullanılan başlıca ulusal standart.
• GB 14536.1-2008: Ev ve benzeri kullanımlar için otomatik elektrik kontrol sistemlerinin güvenlik değerlendirmesine uygulanır.

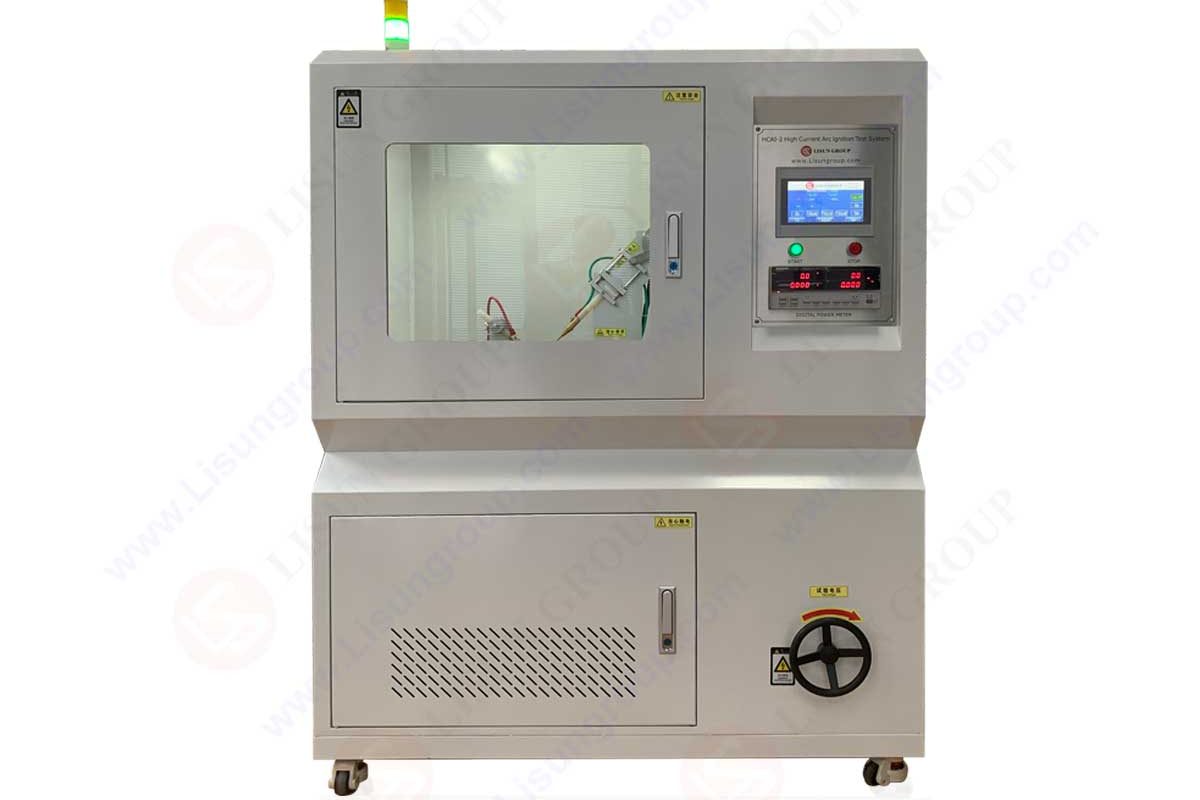

HCAI-2 Yüksek Akım Ark Ateşleme Test Sistemi

3. Kriterlerdeki Temel Fiziksel Parametreler

“Ark direnci için standart nedir?” sorusuna doğru cevap verebilmek için, standartlarda belirtilen ark ateşleme deney parametrelerini derinlemesine anlamak gerekir. LISUN HCAI-2 Sistem, bu parametrelerin kapalı döngü hassas kontrolünü sağlar.

3.1 Ateşleme Enerjisi ve Akım Kontrolü

Standart, ark ateşleme akımının 33A ± 5A'da tutulmasını gerektirir ve bu akım, farklı aşamalardaki enerji gereksinimlerini karşılamak için ayarlanabilir olmalıdır. HCAI-2 Cihaz, akım, voltaj, güç ve güç faktörünü gerçek zamanlı olarak görüntüleyebilen 40A'lik bir güç ölçer ile donatılmıştır ve eşik değerin aşılması durumunda alarm fonksiyonuna sahiptir.

3.2 Güç Faktörü ve Ateşleme Hızı

• Güç faktörü: Standart, farklı test senaryoları için güç faktörü eşleşmesini desteklemek amacıyla cos φ'nin 0.5 ± 0.05 olmasını gerektirir.
• Ateşleme Hızı: Malzeme yüzeyine etki eden arkın enerji yoğunluğunun tutarlı olmasını sağlamak için hareketli elektrotun hızı 250 mm/s ± 25 mm/s aralığında sabit olmalıdır.

3.3 Ateşleme Sıklığı ve Sayısı

Değerlendirme için tipik bir ölçüt, 200 tekrarlanan ark ateşlemesidir. Cihazın varsayılan ark ateşleme frekansı, gerçek arızalardaki arkların darbeli özelliklerini simüle etmek üzere dakikada 40 defadır.

4. Kriterlere Göre Teknik Parametre Karşılaştırma Tablosu

Aşağıdaki tablo, standart gerekliliklere ve bunların uygulanmasına dayalı olarak ark tutuşma direnci testinin temel parametrelerini özetlemektedir. LISUN HCAI-2:

5. Deneysel Değerlendirme Süreci: Malzeme Arızasının Kritik Noktası

Pratikte, ark direncini belirlemek sadece "geçti" veya "kaldı" şeklinde bir değerlendirme değil, deneysel verilere dayalı nicel bir süreçtir.

5.1 Ön Kısım Sıkıştırma

MKS HCAI-2 ±0.5 mm'ye kadar konumlandırma hassasiyetine sahip, levha ve blok numunelerle uyumlu yatay bir sıkıştırma yöntemi kullanır. Elektrotlar, standart eklerde gösterilen düzeni tam olarak yeniden üretecek şekilde, yatay düzleme 45° açıyla yerleştirilir.

5.2 Yanma İzleme ve Karar Verme Mantığı

Bu cihaz, kararlı bir ark oluşturma sistemi ve bir yanma izleme cihazını entegre eder. HD endüstriyel kamera ve alev sensörü ile yapılan çift izleme sayesinde sistem, malzemenin tutuşma anını otomatik olarak yakalar. Numune 200 ark tutuşması boyunca yanmaya devam ederse, malzemenin yüksek akım ark koşulları altında arızalı olduğu değerlendirilir. HCAI-2 Test sürecinin video oynatımını destekleyerek, ateşleme anındaki mikro-fiziksel süreçlerin analizine olanak sağlar.

6. Sektör Uygulama Analizi ve Güvenlik Değeri

Ark tutuşma direnci değerlendirmesi, birçok sektörde kritik bir "kontrol mekanizması" rolü oynar:

• Aydınlatma Ekipmanları Sektörü: LED sürücülerinin yalıtım gövdelerini ve kablo terminallerinin etrafındaki plastik bileşenleri test ederek aydınlatma armatürlerinde yangın çıkmasını önlemeye yönelik çalışmalar yürütülmektedir.
• Düşük Voltajlı Cihazlar Sektörü: Elektrik sisteminin çalışma güvenliğini sağlamak amacıyla devre kesicilerin ve kontaktörlerin yalıtım muhafazalarını değerlendirir.
• Ev aletleri: Cihazın iç devre arızalarından kaynaklanan yanmasını önlemek için motor izolasyon parçalarını ve kontrol paneli plastiklerini inceler.
• Mühendislik Plastikleri Ar-Ge'si: PA66 ve PC gibi malzemelerin ark direncini değerlendirerek, alev geciktirici formülasyonların optimizasyonunu desteklemek için temel veriler sağlar.

7. Sonuç

Bu kapsamlı tartışma sayesinde, net bir şekilde tanımlayabiliriz. Ark direnci için standart nedir? Bu, ark ateşleme akımı doğruluğunu (33A), elektrot geometrisini, ateşleme hızını (250 mm/s) ve 200 sayım limitini kapsayan kapsamlı bir değerlendirme sistemidir.

MKS LISUN HCAI-2 Yüksek Akım Ark Tutuşma Test Sistemi, kendi geliştirdiği geniş LCD dokunmatik ekran arayüzü, Schneider'in temel bileşenleriyle sağlanan güvenilirlik ve çift izleme teknolojisi ile IEC ve GB standartlarının gerektirdiği test koşullarını mükemmel bir şekilde yeniden üretir. Elektrikli ve elektronik ürünlerin güvenli çalışmasını sağlamak ve yalıtım malzemesi arızasından kaynaklanan elektrik yangınları riskini azaltmak için profesyonel bir tespit aracıdır. Gelecekteki küresel kalite belgelendirme zincirinde, bu tür yüksek standartlara uygun test ekipmanları, işletmelerin teknik ticaret engellerini aşmalarına yardımcı olmaya devam edecektir.
