Birkaç yaygın aydınlatma ürününün titreme parametrelerinin analizi

1. Titreme parametresinin tanıtımı
Titreme (ışık kaynağı titreşimi), aydınlatma kaynağının ışık çıkışının belirli bir frekansta dalgalandığı anlamına gelir. Şu anda, flaşla ilgili uluslararası araştırma sonuçları arasında IEEE std1789, IEC TR61547, CIE TN 006 vb. Yer almaktadır.

1.1. IEEE std1789'da titreme yüzdesi ve titreme indeksi
Kırpışma indeksi, periyodik bir ışık çıkışı dalga formundaki ışık çıkışı eğrisinin toplam alanına bölünen bir periyotta ortalama ışık çıkış çizgisinin üzerindeki alanı ifade eder.

Kırpışma yüzdesi veya modülasyon derinliği, bir dönemdeki maksimum ve minimum ışık çıkışı arasındaki farkın, periyodik ışık çıkışı dalga formundaki maksimum ve minimum ışık çıkışı toplamına oranını ifade eder.

Kırpışma indeksi için, <0.1'lik bir kırpışma indeksi, yüksek kaliteli ışık olarak kabul edilir. En son IEEE std1789'a göre, titreme yüzdesi ve frekansı dikkate alınır. Belirli düşük risk gereksinimleri: Işık frekansı <90Hz olduğunda, titreşim yüzdesi frekansın 0.025 katından daha az olmalıdır; ışık frekansı 90Hz-1250Hz olduğunda, titreme yüzdesi frekansın 0.08 katından daha az olmalıdır; ışık frekansı> 1250Hz olduğunda, sınır yok. Titreme riskinin derecesini görsel olarak ifade etmek için, titreşim yüzdesi modülasyon (NM) ile normalleştirilir ve düşük risk gereksinimi NM'ye normalleştirilir. Bu NM, NM1 olarak işaretlenmiştir ve NM1 <1, düşük riskli bir alanı gösterir. Tehlikesiz gereksinimler: Işık frekansı 90 Hz'den düşük olduğunda, titreşim yüzdesi frekansın 0.01 katından az olmalıdır; ışık frekansı 90Hz-300Hz olduğunda, titreme yüzdesi frekansın 0.0333 katından az olmalıdır; ışık frekansı> 300Hz olduğunda, sınır yoktur. NM2'yi elde etmek için aynı normalleştirme yöntemi kullanılabilir ve NM2 <1, zarar olmadığı anlamına gelir.

1.2. IEC TR 61547'de Pst
Pst, kısa vadeli titreme indeksi, bu teknik gösterge, güç kaynağı voltajındaki dalgalanmayı ve aydınlatma ürününün kendi devresinin ışık çıkışındaki değişim üzerindeki etkisini aynı anda değerlendirebilen 0.05Hz-80Hz frekans aralığını analiz eder. Eşik 1, Pst <1 kabul edilebilir; Pst> 1 olduğunda, gözlemcilerin% 50'den fazlası titreşimi hissedecektir.

1.3. CIE TN 006'da SVM
80 Hz üzerindeki flaş için, insan gözünün tespit edilmesi kolay değildir, ancak insan gözünün uzaysal algısı üzerinde daha büyük bir etkiye sahiptir. Örneğin, bazı hızlı çalışan ekipman yavaş çalışan veya hatta sabit, yani titreşim etkisi olarak kabul edilir. CIE TN 006, titreme efekti için SVM teknik göstergeleri önerir ve stroboskopik etkinin ilk kavrayışını değerlendirmek için 80 Hz-2000 Hz frekans aralığını analiz eder. SVM = 1, bu sadece görünür olduğu anlamına gelir; SVM> 1 olduğunda, görünür olduğu anlamına gelir; SVM <1 olduğunda, görünür olmadığı anlamına gelir.

1.4. CA CEC (Kuzey Amerika Enerji Yıldızı)
Kırpışma yüzdesi testi ve hesaplaması sırasıyla filtresiz ve 40Hz, 90Hz, 200Hz, 400Hz ve 1000Hz filtre frekansı durumunda gerçekleştirilir.
1. Filtreleme olmadan PAM: filtreleme olmadan, doğrudan titreşim yüzdesini hesaplayın, gerek yok.
2. PAM (40Hz): 40Hz'nin üzerindeki frekans bileşenlerini filtreleyin ve ardından titreme yüzdesini hesaplayın.
% 1'den fazla, yüksek risk:% 1'den az, düşük risk:% 0.4'ten az, risk yok.
3. PAM (90 Hz): 90 Hz üzerindeki frekans bileşenlerini filtreleyin ve ardından titreşim yüzdesini hesaplayın
% 2.25'ten fazla yüksek risk; % 2.25'ten az düşük risk; % 0.9'dan az risk yok.
4. PAM (200HHz): 200Hz'nin üzerindeki frekans bileşenlerini filtreleyin ve ardından titreme yüzdesini hesaplayın
% 16'dan fazla, yüksek risk; % 16'dan az, düşük risk; % 6.7'den az, risk yok.
5. PAM (400Hz): 400HHz'nin üzerindeki frekans bileşenlerini filtreleyin ve ardından titreme yüzdesini hesaplayın
% 32'dan fazla, yüksek risk; % 32'dan az, düşük risk; % 13.3'den az, risk yok.
6. PAM (1000 Hz): 1000 Hz üzerindeki frekans bileşenlerini filtreleyin ve ardından titreşim yüzdesini hesaplayın
% 80'dan fazla, yüksek risk; % 80'dan az, düşük risk; % 33.3'den az, risk yok.

1.5. ASSIST standardı (American Semiconductor Lighting System and Technology Alliance)
1.5.1. Önce aydınlatma nesnesinin titreme frekansını ve titreme yüzdesini test edin ve ardından d, fb, a değerlerini hesaplayın.
d: Titreme olgusunu titreşim frekansı ve titreşim yüzdesi altında gözlemleme olasılığıdır.
fb: Titreme yüzdesi altında, kabul edilebilir ve kabul edilemez titreşim sınır frekansı.
a: Beş noktalı sistem kabul edilebilirliği tahmin eder.
+2: Tamamen kabul edildi.
+1: biraz kabul edildi.
0: kabul edilebilir ve kabul edilemez arasında
-1: biraz kabul edilemez
-2: tamamen kabul edilemez

1.5.2.Mp, Dp
Yukarıdaki ilk maddede hesaplanan değer, dalga biçimi ve spektral bileşenlerin etkisini dikkate almaz ve Mp, dalga biçimi ve spektral bileşenlerin etkisini dikkate alır.
Mp 1'den büyük, titreme görülebilir;
Mp 1'den küçüktür, titreme görünmez;
Dp, bu Mp değeri altında titremenin gözlenebilme olasılığıdır.

2. Test yöntemi ve sonuç analizi
2.1. Test metodu
Işık kaynağı titreşim ölçüm cihazı, analiz örnekleri olarak en yaygın akkor lambaları, kendinden balastlı flüoresan lambaları (enerji tasarruflu lambalar) ve LED ampul lambalarını kullanır. Yukarıdaki titreme göstergeleri karanlık bir odada test edildi ve cihaz test edilmeden önce numuneler tamamen aydınlatılmış ve stabildi. Bunların arasında, akkor lamba 60W akkor lamba ve 200W akkor lamba kullanır. Kendinden balastlı flüoresan lamba ve LED ampul lamba, sırasıyla iki tipik örnek (biri daha iyi ve biri daha kötü) kullanır. Sonuçlar Tablo 1'de gösterilmektedir.

2.2. Her parametrenin sonuç analizi
Titreme indeksindeki algılama sonuçlarının çoğu 0.1'den azdır ve yalnızca LED ışık 1'in titreşim endeksi 0.1'den büyüktür.

Bu sefer lambanın ışık frekansı 100Hz'dir, dolayısıyla düşük titreşim yüzdesi riski gereksinimi 8'den az olmalıdır. Aynı zamanda, titreşim yüzdesinin sonucunun NM1 ve NM2 ile tutarlı olduğu görülebilir. Titreme yüzdesi yüksek riskliyse, NM1 de yüksek risklidir; titreme yüzdesi düşük riskliyse, NM1 de düşük risklidir; titreşim yüzdesi zararsız ise NM2 de zararsızdır.

SVM test sonuçlarında, görünür titremeyi gösteren LED ışık 1 haricinde, diğerlerinde görünür titreme yoktur.

3. Sonuç
Titreme indeksi, titreşim yüzdesi ve normalize edilmiş NM, Pst, SVM, ışık kaynağı çıkışının dalgalanmasını açıkça karakterize edebilir. Bununla birlikte, her parametre analizinin sıklığı ve açısı farklıdır ve ilgili eşikler, farklı modeller ve hesaplama yöntemlerini benimser ve değerlendirme sonuçları tutarsız olabilir. Nispeten konuşursak, titreşim yüzdesi ve titreşim indeksi için sınır gereksinimleri, Pst ve SVM'ninkilerden daha katıdır ve birleşik uluslararası ve yerel standartlar yoktur, bu nedenle bu parametreleri aynı zamanda kapsamlı bir şekilde değerlendirebiliriz.

AB aydınlatma ürünlerinin yeni ErP düzenlemeleri (AB) 2019/2020 ve enerji verimliliği etiketleme düzenlemeleri (AB) 2019/2015 ile ilgili olarak, Şangay LISUN titreme testi için aşağıdaki destekleyici test çözümlerini önerir:

1. LPCE-2(LMS-9000) Küre sistemini entegre eden yüksek hassasiyetli spektroradyometre Aşağıdaki parametreyi test edebilir: Lümen, ışık verimliliği, spektrum, renk oluşturma indeksi, enerji verimliliği derecesi, güç faktörü vb.

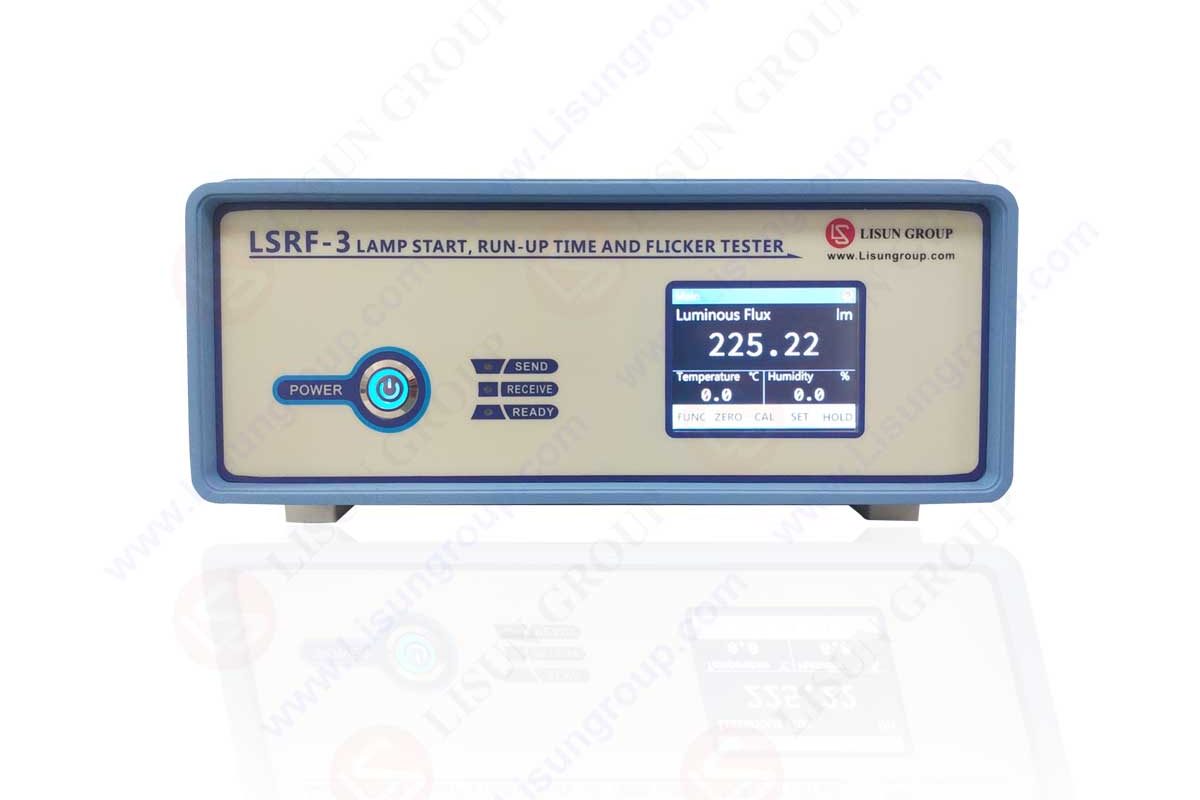

2. LSRF-3 Lamba başlatma, Çalıştırma süresi ve titreme test sistemi ve LSP-500VARC-Pst AC güç kaynağı: BASIC'e tam uyumlu olarak tasarlanmış, Enerji Yıldızı V2.1, IEC-Pst, CA MSK, YARDIM, IECTR61547-1, CIE SVM'si ve IEEE Std 1789 standartları.
