Dağıtılmış Fotometre: Prensip ve Uygulamalar

Dağıtılmış fotometreler aydınlatma armatürlerinin fotometrik performansını test etmek için kullanılan temel ölçüm cihazlarıdır. Dikey ve yatay tipler olarak kategorize edilirler ve mekansal ışık yoğunluğu dağılımı, toplam ışık akısı ve armatür verimliliği gibi parametreleri ölçebilirler. Sistem hassas döner tablalar ve kontrol sistemleri, spektral analiz sistemleri, standart lambalar, hizalama sistemleri ve bilgisayar işleme sistemlerinden oluşur.

Doğru ölçümler sağlamak için dağıtılmış fotometreler, yansıyan ışığın proba girmesini önlemek için düşük yansımalı malzemelere sahip büyük karanlık odalarla koordinasyon gerektirir. Ölçüm sisteminin çevresel sıcaklığa duyarlılığı göz önüne alındığında, ışık kaynağının sıcaklık kararlılığını korumak çok önemlidir. Dağıtılmış fotometreler ölçümleri açı açı okur, bu da zaman alıcı olabilir. Ancak, yalnızca armatür ışık akısı parametrelerine ihtiyaç duyuluyorsa, ölçüm mesafesi için katı gereklilikler yoktur.

Ölçüm optik yolunun düzenlenmesine bağlı olarak ışık akısını ölçmek için iki ölçüm yöntemi vardır: aydınlatma entegrasyonu ve ışık şiddeti entegrasyonu.

• Aydınlatma Entegrasyonu: Bu yöntem esnek ve doğrudur, ölçüm mesafesiyle sınırlı değildir, daha küçük ölçüm alanları için uygundur. Kompakt dağıtılmış bir fotometre kullanarak, ışık kaynağının uzaydaki aydınlatma dağılımını ölçer ve toplam ışık akısını elde etmek için tüm uzayı entegre eder. Ölçüm mesafesine ve ışık kaynağı kurulum konumuna duyarsız olduğu ve reflektör kullanımından kaçındığı için yüksek hassasiyetli ölçümler elde edebilir ve Uluslararası Aydınlatma Komisyonu (CIE) tarafından ışık akısının temel birimini elde etmek için önerilen yöntemdir.

• Işık Şiddeti Entegrasyonu: Bu yöntem, ışık kaynağının uzaydaki ışık yoğunluğu dağılımını ölçer ve toplam ışık akısını elde etmek için tüm uzayı entegre eder. Işık yoğunluğu dağılımını ölçmek için yeterli mesafe gereklidir, test nesnesini bir nokta kaynağı olarak yaklaştırın ve ışık yoğunluğu ölçümü için ters kare yasasını kullanın.

Aydınlatma mühendisliği alanında dağıtılmış fotometreler, ışık kaynağı ışık yoğunluğu dağılımını değerlendirmek, aydınlatma sistemlerinin tasarımı ve optimizasyonuna yardımcı olmak için hayati önem taşıyan araçlardır. Dağıtılmış fotometreler esas olarak birkaç türe ayrılır: armatür dönen, dedektör dönen ve armatür sabit, her biri belirli uygulama senaryoları ve ölçüm yöntemlerine sahiptir.

LM-79 Hareketli Dedektör Gonyofotometre (Ayna Tip C)

İlke:

Dağıtılmış fotometreler Aydınlatma cihazını sabit bir mesafede döndürerek aydınlatma yoğunluğunu ölçerek aydınlatma ölçümleri yapın ve aydınlatma yoğunluğunu yakalayın. Yeterli açı adımları ve aralıkla aydınlatma cihazının ışık akısı hesaplanabilir. Bir gonyometre, aydınlatma cihazlarının veya ışık kaynaklarının ışık akısını ve ışık yoğunluğu dağılımını ölçmek için yaygın olarak kullanılan bir araçtır. Işık yoğunluğu dağılımına dayanarak, yatay/dikey aydınlatma eğrileri veya fotometrik diyagramlar gibi aydınlatma uygulamalarının nitelikleri çıkarılabilir. Ölçüm süreci sırasında aydınlatma cihazının dönüş yöntemine ve fotometrik veri sistemine bağlı olarak gonyometreler genellikle üç gruba ayrılır: Sınıf A, Sınıf B ve Sınıf C, aşağıdaki gibi ayırt edilir:

• A sınıfı: Nispeten sınırlı ışınlı otomotiv aydınlatmasını temsil etmek için uygundur. Sınıf A gonyometreler sabit yatay ve dikey eksenlere sahiptir ve ölçüm için ışık kaynağını yatay eksen etrafında döndürür.
• B sınıfı: Ekranlar ve projektörler için uygundur. Sınıf B gonyometreler sabit bir dikey eksene ve hareketli bir yatay eksene sahiptir, ölçüm için ışık kaynağını dikey eksen etrafında döndürür.
• C sınıfı: Genel aydınlatma sistemleri için uygundur. Sınıf C gonyometreler, sabit dikey eksenlere ve hareketli yatay eksenlere sahip, C düzleminde veya konik yüzeyde ölçümler gerçekleştiren oldukça uzmanlaşmış tiplerdir. Sınıf C gonyometreler, Sınıf B'ye benzerdir ancak ışık kaynağı 90° döner.

Fotometrik eğri, ışık yoğunluğu dağılım eğrisi olarak da bilinir, bir aydınlatma armatürünün veya ışık kaynağının mekansal ışık yayılım dağılımını tanımlar. Çeşitli yönlerdeki ışık yoğunluğunu kaydeden ve ışık akısı, güç, boyut, üretici vb. gibi armatür hakkında birden fazla bilgi içeren kalıcı bir eğridir.

Simetriye göre sınıflandırma:

• Eksenel Simetri: Ayrıca dönme simetrisi olarak da bilinir, burada fotometrik eğri her yönde esasen simetriktir. Yaygın silindirik lambalar ve endüstriyel lambalar bu kategoriye aittir.
• Simetrik: Lambanın c0° ve c180° profillerinin fotometrik eğrileri simetrik olduğunda ve c90° ve c270° profilleri de simetrik olduğunda buna simetrik fotometri denir.
• Asimetrik: c0°-180° veya c90°-270° profilinde fotometrik dağılımlar asimetriktir.

Işın açısına göre sınıflandırma:

• Dar ışın (< 20°)
• Orta ışın (20° – 40°)
• Geniş ışın (> 40°)

Fotometrik eğri testi genellikle iki gösterim yöntemini kullanır:

• Kutup Koordinat Gösterimi: İç mekan ve yol lambalarının ışık dağılımını tanımlamak için uygundur. Armatürün kutup koordinat kökenindeki ışık merkezini temsil eder, ışık yoğunluğunu temsil etmek için vektörleri kullanır ve ışık yoğunluğu vektörü ile ışık ekseni arasındaki açıyı temsil etmek için açıları kullanır.
• Dikdörtgen Koordinat Gösterimi: Projektörlerin ve dar ışınlı aydınlatma armatürlerinin ve ışık kaynaklarının ışık dağılımını tanımlamak için uygundur. Dikdörtgen koordinat kökenindeki ışık merkezini temsil eder, yön açısını temsil etmek için yatay koordinatı kullanır ve ışık yoğunluğunu temsil etmek için dikey koordinatı kullanır.

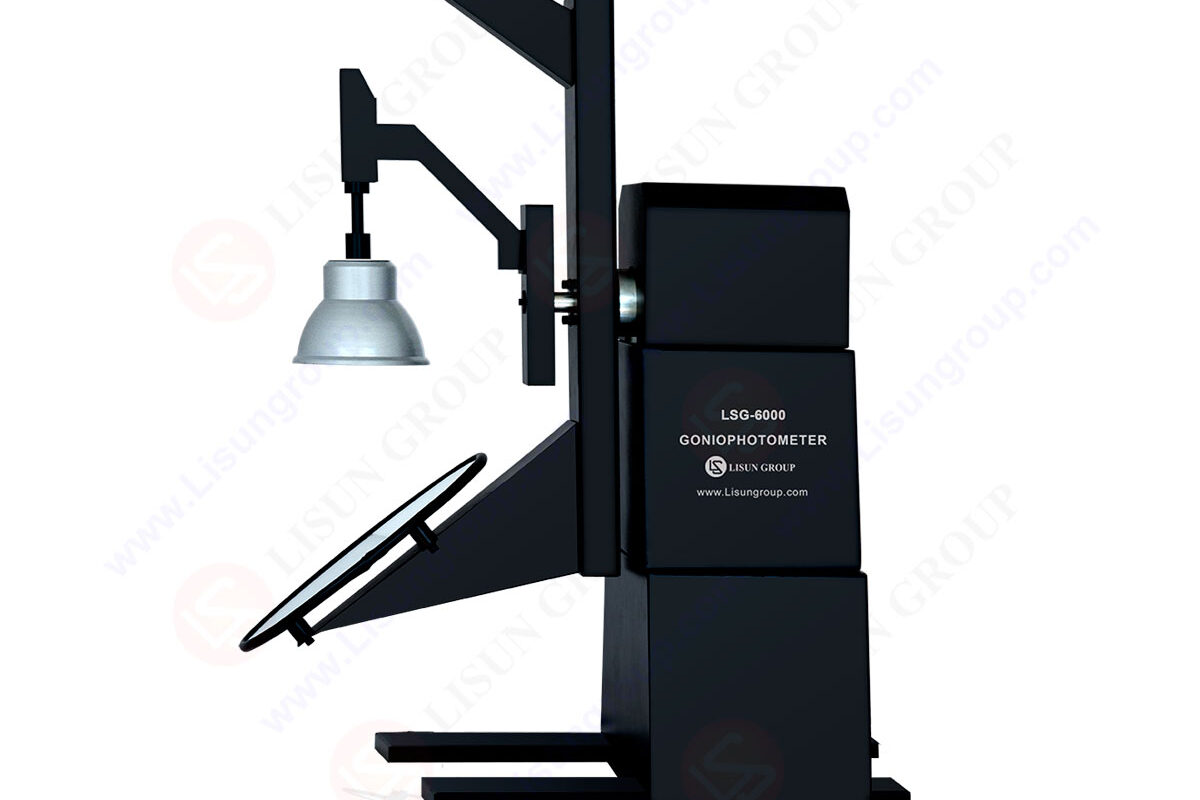

Şangay Lisun LSG-6000 döner prob dikey dağıtılmış fotometre (tam alan dağıtılmış fotometre) gereksinimlerini tam olarak karşılar LM-79-19, EN13032-1 madde 6.1.1.3 dağıtılmış fotometre tip 4, CIE S025, SASO2902, IS16106ve GB ışık parametresi testleri için. LSG-6000 7.3.1 maddesinin gereksinimlerine yanıt olarak en son yükseltilen üründür LM-79-19 standart, 3D ışık yoğunluğu dağılım eğrilerini otomatik olarak test edebilen, test mesafesi müşteri gereksinimlerine göre tasarlanmış. LED ışık kaynakları, bitki aydınlatma lambaları, HID ışık kaynakları, iç ve dış aydınlatma, sokak lambaları ve projektörler gibi çeşitli ışık kaynaklarının test gereksinimlerini karşılayabilir.
