Empedans Analizörlerinin Prensipleri ve Özellikleri

Empedans analizörleri, elektronik bileşenlerin, devrelerin ve malzemelerin empedans özelliklerini değerlendirmek için kullanılan önemli test cihazlarıdır. Elektronik teknolojisinin hızla ilerlemesiyle birlikte, empedans analizörleri devre tasarımı, malzeme bilimi ve biyomedikal mühendisliği gibi alanlarda giderek daha önemli hale gelmektedir.

Empedans Analizörlerinin Çalışma Prensibi:

Empedans analizörlerinin prensibi Ohm Yasası ve faz duyarlı algılama teknolojisine dayanır. Ohm Yasası, doğru akım (DC) devresinde akımın voltaja doğru orantılı olduğunu ve direncin voltaj ile akım oranı olduğunu belirtir. Ancak alternatif akım (AC) devrelerinde empedans, voltaj ile akım arasındaki faz farkından dolayı karmaşık bir sayı haline gelir. Bu nedenle, empedans analizörünün görevi bu karmaşık empedansı ölçmektir.

spesifik olarak, empedans analizörleri test fikstürleri aracılığıyla test nesnesine uygulanan bir veya daha fazla frekans test sinyali üretir. Analizör daha sonra test nesnesi boyunca voltajı ve içinden geçen akımı faz farklarıyla birlikte aynı anda ölçer. Son olarak, voltaj-akım oranı ve faz farkı hesaplanarak test nesnesinin empedans parametreleri elde edilir. Bu süreçte, faz duyarlı algılama teknolojisi, empedansın sanal kısmını elde etmek için voltaj ve akım arasındaki faz farkını doğru bir şekilde ölçerek önemli bir rol oynar.

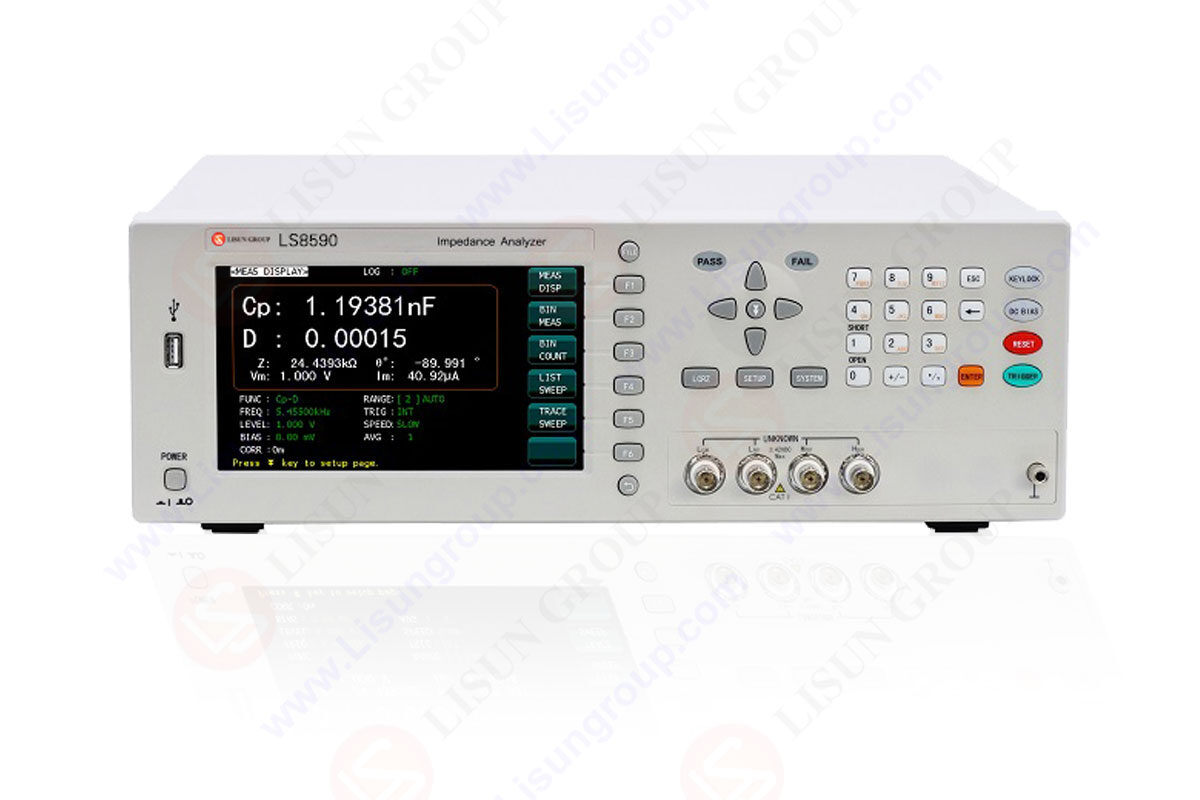

LS90_Empedans analizörü

Empedans Analizörünün Özellikleri:

• Yüksek Doğrulukta Ölçüm: Gelişmiş teknikler ve algoritmalar kullanan empedans analizörleri, yüksek hassasiyette empedans ölçümleri sağlar; bazı modeller %0.05'lik temel doğruluğa ulaşır.
• Geniş Frekans Aralığı: Mikrohertz (μHz) ile gigahertz (GHz) arasında ölçümleri destekleyen empedans analizörleri, farklı frekanslarda empedans ölçümleri için uygun geniş bir frekans spektrumunu kapsar.
• Çoklu Ölçüm Parametreleri: Empedans büyüklüğü, gerçek ve sanal parçalar, faz farkı gibi çeşitli empedans parametrelerini ölçme ve iletkenlik, endüktans ve kapasitans gibi parametreleri hesaplama yeteneği.
• Grafiksel Görüntüleme: Grafiksel görüntüleme özelliğine sahip olan empedans analizörleri, ölçüm sonuçlarını görsel olarak sunarak veri analizini ve yorumlanmasını kolaylaştırır.
• Esnek Yapılandırma Seçenekleri: Çeşitli test fikstürlerini ve bağlantı yöntemlerini desteklemek, empedans analizörlerinin test nesnesinin özelliklerine ve gereksinimlerine göre esnek bir şekilde yapılandırılmasına olanak tanır.
• Zengin Kontrol ve Tetikleme Fonksiyonları: Karmaşık test gereksinimlerini karşılamak için harici tetikleme, kapı tetikleme ve dahili tetikleme dahil olmak üzere kapsamlı kontrol ve tetikleme fonksiyonları sağlar.
• Yüksek Örnekleme Oranı: Yüksek örnekleme oranlarıyla, empedans analizörleri yüksek hızlı sinyallerin empedans ölçümlerini destekleyerek, yüksek frekanslı iletişimde ve yüksek hızlı veri iletiminde avantajlar sunar.

Uygulamaları Empedans Analizörleri:

• Devre Tasarımı: Devre performansını ve kararlılığını optimize etmek amacıyla devre tasarımında elektronik bileşenlerin empedans karakteristiklerini ölçmek için kullanılır.
• Malzeme Bilimi: Biyolojik dokular, gıda ve jeolojik örnekler gibi dielektrik malzemelerin empedans özelliklerini ölçmek, bunların fiziksel ve kimyasal özellikleri hakkında bilgi sağlamak için kullanılır.
• Biyomedikal Mühendisliği: Biyolojik dokuların sağlık durumunun değerlendirilmesi, hastalık teşhisi ve hücre zarı empedansının incelenmesi, hücresel fonksiyonların ve fizyolojik süreçlerin anlaşılması için kullanılır.

Sonuç:

Empedans analizörleri, devre tasarımı, malzeme bilimi ve biyomedikal mühendisliğinde temel elektronik test araçları olarak kritik bir rol oynar. Prensiplerini, özelliklerini ve uygulamalarını anlamak, çeşitli ölçüm ve analiz görevleri için etkili bir şekilde kullanılmasını sağlar ve böylece elektronik teknolojisinin ilerlemesine ve uygulanmasına katkıda bulunur.
