Giriş
Elektrostatik deşarj (ESD), modern elektronik ve endüstriyel ekipmanlarda kritik bir endişe kaynağıdır. ESD testi, ürünlerin hassas bileşenlere zarar verebilecek elektrostatik girişime karşı dayanıklı olmasını sağlar. LISUN ESD61000-2 ESD Simülatör Silahları kapsamlı test yetenekleri sağlamak ve 30 kV'a kadar elektrostatik deşarjlar üretmek üzere tasarlanmıştır. Bu makale, ESD testinin önemini ele alarak, nasıl LISUN'S ESD61000-2 uluslararası standartlara uygundur, özellikle en yüksek elektrostatik voltaj seviyelerine vurgu yaparak cihazların en zorlu testlerden bile geçmesini sağlar.
ESD Testi: Genel Bakış
Elektrostatik deşarj, farklı yüklere sahip iki nesnenin temas etmesi ve aralarında elektrik enerjisi aktarımı yapmasıyla oluşur. Bu fenomen günlük durumlarda sıklıkla gözlemlenir ancak elektronik cihazlar için ciddi tehditler oluşturur. Hassas elektronik bileşenler ESD nedeniyle arızalanabilir veya kalıcı olarak hasar görebilir, bu da ESD testini ürün geliştirme ve kalite güvencesinde önemli bir adım haline getirir.
ESD testinin amacı, bir cihazın statik deşarj olaylarına maruz kaldığında nasıl performans gösterdiğini değerlendirmektir. Test, ürünün statik birikimin meydana gelebileceği gerçek dünya koşullarına, özellikle tüketici elektroniği, otomotiv, telekomünikasyon ve havacılık gibi endüstrilere dayanabilmesini sağlar.
ESD Testlerini Yöneten Standartlar
Birkaç uluslararası standart ESD testini yönetir. En yaygın olarak tanınanı IEC 61000-4-2 ESD duyarlılığını değerlendirmek için test yöntemlerini ve voltaj seviyelerini tanımlayan standart. Bu standart, aşağıdakiler de dahil olmak üzere farklı voltaj eşiklerine dayalı çeşitli test seviyelerini öngörür:
• Seviye 1: 2 kV
• Seviye 2: 4 kV
• Seviye 3: 6 kV
• Seviye 4: 8 kV
• Özel: 30 kV'a kadar
En yüksek koruma seviyesini talep eden endüstriler ve ortamlar için 30 kV'a kadar test voltajları gereklidir. Bu, cihazların en yüksek elektrostatik dayanıklılık standartlarını karşılamasını sağlar.
LISUN ESD61000-2: Yetenekler ve Özellikler

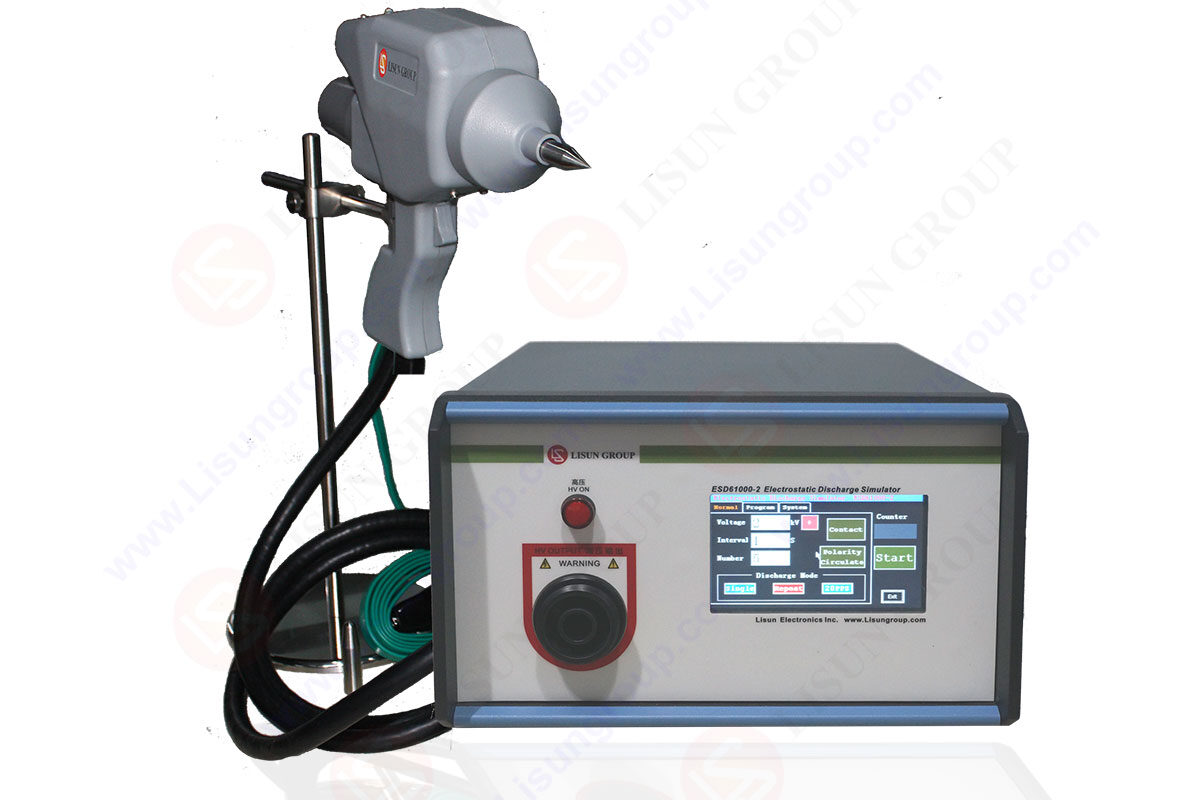

The LISUN ESD61000-2 ESD Simülatör Silahları, aşağıdakilere uyacak şekilde tasarlanmıştır: IEC 61000-4-2 standart, hem temas deşarjı hem de hava deşarjı yöntemleri sunar. 30 kV'luk maksimum voltaj çıkışıyla, bu simülatörler çok çeşitli uygulamalar için sağlam test çözümleri sunar.
Temel Özellikler:
• Gerilim aralığı: 0.2 ila 30 kV
• Temas deşarjı: 30 kV
• Hava deşarjı: 30 kV
• Karşılaşır IEC 61000-4-2 gereksinimleri
• Farklı test senaryoları için birden fazla deşarj ucu
• Gerilim seviyelerini ayarlamak ve testleri kontrol etmek için dokunmatik ekranlı, kullanımı kolay arayüz
Simülatör tabancaları, kullanıcıların gerçek dünyadaki ESD olaylarını taklit etmelerine, elektronik cihazları etkileyebilecek elektrostatik deşarjları simüle etmelerine olanak tanır. Bu özellik, ESD'nin neden olduğu arızaları veya bozuklukları önlemek için ekipmanın yüksek anti-statik standartları karşılaması gereken endüstrilerde özellikle değerlidir.
ESD Test Metodolojisi
ESD testi ile LISUN ESD61000-2 İki temel yöntemle gerçekleştirilir: temas deşarjı ve hava deşarjı.
1. Temas Deşarjı: Temas deşarjında, simülatör tabancasının ucu test nesnesiyle fiziksel temas kurar ve doğrudan bir deşarj uygulanır. Bu yöntem, nem gibi çevresel faktörlerin neden olduğu değişkenliği en aza indirdiği için en güvenilir ve tekrarlanabilir yöntemdir.
2. Hava Deşarjı: Hava deşarjında, simülatör silahı test nesnesinden kısa bir mesafede tutulurken şarjı serbest bırakır. Bu yöntem, statik şarjların havadaki küçük boşluklardan sıçrayabileceği gerçek dünya senaryolarını daha doğru bir şekilde çoğaltır. Ancak, hava deşarjı çevresel etkilere daha yatkındır ve bu da daha az tutarlı sonuçlara yol açar.
Her iki yöntemin de ESD testinde yeri vardır ve LISUN ESD61000-2 Her ikisini de destekler ve belirli test senaryosuna göre esneklik sağlar.
Yüksek Gerilim Testi: 30 kV'a Ulaşma
Öne çıkan özelliklerinden biri LISUN ESD61000-2 30 kV'a kadar deşarj üretme yeteneğidir. Bu yetenek, havacılık, askeri ve tıbbi cihazlar gibi sıkı ESD koruması gerektiren endüstriler için önemlidir. Bu endüstrilerde genellikle statik yüklerin tehlikeli derecede yüksek seviyelere birikebileceği ortamlar vardır.
Bu kadar yüksek voltajlarda test yapabilme yeteneği, üreticilerin ürünlerinin aşırı koşullar altında bile arızalanmayacağından emin olmalarını sağlar. Örneğin, havacılık ekipmanları, uçak ile atmosfer arasındaki sürtünme nedeniyle önemli statik birikime maruz kalabilir ve bu da yüksek voltajlı testin güvenlik ve güvenilirliği sağlamak için kritik öneme sahip olmasını sağlar.
Tablo 1: Gerilim Seviyeleri ve Uygulamalar
Gerilim Seviyesi (kV) | Uygulama | Sanayi |
2 kV | Tüketici elektroniği, temel cihazlar | tüketici elektroniği |
4 kV | Telekomünikasyon ekipmanları | Telekomünikasyon |
8 kV | Otomotiv elektroniği | Otomotiv |
15 kV | Tıbbi cihazlar, endüstriyel ekipmanlar | Tıbbi, Endüstriyel |
30 kV | Havacılık ve uzay, askeri sistemler | Havacılık, Askeri |
Tablo, farklı voltaj seviyelerinin çeşitli endüstrilere ve uygulamalara nasıl uygun olduğunu göstermektedir. Gösterildiği gibi, en zorlu ortamlar için 30 kV'luk en yüksek voltaj seviyesi gereklidir ve bu da ürünlerin aşırı ESD olaylarına dayanabilmesini sağlar.
Pratik Uygulama: Test Süreci LISUN ESD61000-2
Test süreci, LISUN ESD61000-2 aşağıdaki temel adımları izleyerek basit ve oldukça etkilidir:
1. Kurulum: Test ortamı, test edilen ekipmanın topraklanması (EUT) ve simülatör tabancasının temas veya hava deşarjı için uygun deşarj ucuyla ayarlanmasıyla hazırlanır.
2. Programlama: Gerilim seviyesi, istenen test standardına (örneğin, simülatörün dokunmatik ekran arayüzünde) bağlı olarak seçilir. IEC 61000-4-2).
3. Deşarj: Simülatör pozisyona getirilir ve deşarj EUT'ye uygulanır. Cihaz, yüzeyinde tutarlı koruma sağlamak için birden fazla noktada test edilir.
4. Analiz: EUT, deşarj sırasında ve sonrasında herhangi bir arıza veya bozukluk olup olmadığı açısından izlenir. Herhangi bir sorun gözlemlenmezse, ürün o voltaj seviyesi için ESD testini geçer.
Veri ve Sonuçlar
Etkinliğini göstermek için LISUN ESD61000-2, farklı voltaj seviyelerinde çeşitli elektronik bileşenler üzerinde bir dizi test gerçekleştirdik. Sonuçlar aşağıdaki tabloda özetlenmiştir.
Tablo 2: Çeşitli Bileşenlerin Test Sonuçları
Bileşen | Gerilim Seviyesi (kV) | Sonuç |
Tüketici Elektroniği | 2 kV | Geçiş |
Telekomünikasyon Birimi | 4 kV | Geçiş |
Otomotiv ECU'su | 8 kV | Geçiş |
Endüstriyel Kontrol Ünitesi | 15 kV | Geçiş |
Havacılık Devre Kartı | 30 kV | Geçiş |
Tablo 2'de görüldüğü gibi, test edilen tüm bileşenler ilgili voltaj eşiklerini geçti ve bu da güvenilirliğini doğruladı. LISUN ESD61000-2 Çeşitli endüstrilerde doğru ve etkili ESD testi sağlamada.
Sonuç
The LISUN ESD61000-2 ESD Simülatör Silahları 30 kV'luk maksimum voltajla elektrostatik deşarj testinde benzersiz yetenekler sunar ve en yüksek endüstri standartlarını karşılar. Aşırı elektrostatik koruma gerektiren endüstriler için bu simülatör, ürün güvenilirliğini ve sıkı ESD standartlarına uyumu sağlamada paha biçilmez bir araç sağlar. Bu kadar yüksek voltajlarda test yapabilme yeteneği, ürünlerin en zorlu koşullara bile dayanabilmesini sağlar ve bu da onu havacılık, askeri, tıbbi ve endüstriyel uygulamalar için önemli bir araç haline getirir.
kullanarak LISUN ESD61000-2Üreticiler, cihazlarını elektrostatik hasara karşı koruyarak ve sahada uzun ömür ve güvenilirlik sağlayarak en yüksek güvenlik ve performans standartlarını karşılayan elektronik ürünleri güvenle üretebilirler.
