İğne Alev Testi yapmanın kolay yolları

iğne alev testi nedir

IEC 60695-2-2'nin tam adı Yangın tehlikesi testidir Bölüm 2: Test yöntemleri – Bölüm 2 İğne alev testi. İğne alev testi IEC teknik komitesi 89 tarafından hazırlanmıştır: Yangın tehlikesi testi. Aşağıda, IEC 60695-2-2 Kapsamının ilgili tanıtımı yer almaktadır.

IEC 60695-2-2'nin bu bölümü, yangın tehlikesini bir simülasyon tekniği ile değerlendirmek için ekipman içindeki arıza koşullarından kaynaklanabilecek küçük alevlerin etkisini simüle etmek için bir iğne alev testini belirtir. Elektroteknik ekipmana, alt tertibatlarına ve bileşenlerine ve katı elektriksel yalıtım malzemelerine veya diğer yanıcı malzemelere uygulanabilir.

İĞNE ALEV TESTİ | ZY-3

Yapı

Aksesuarlar şunları içerir; egzoz borusu, güç kablosu, uzaktan kumanda, ateşleyici, gaz besleme cihazı, bütan gazı, hortum, yedek fuge, mastar, ipek kağıt, kalıntı toplayıcı, termokupl.

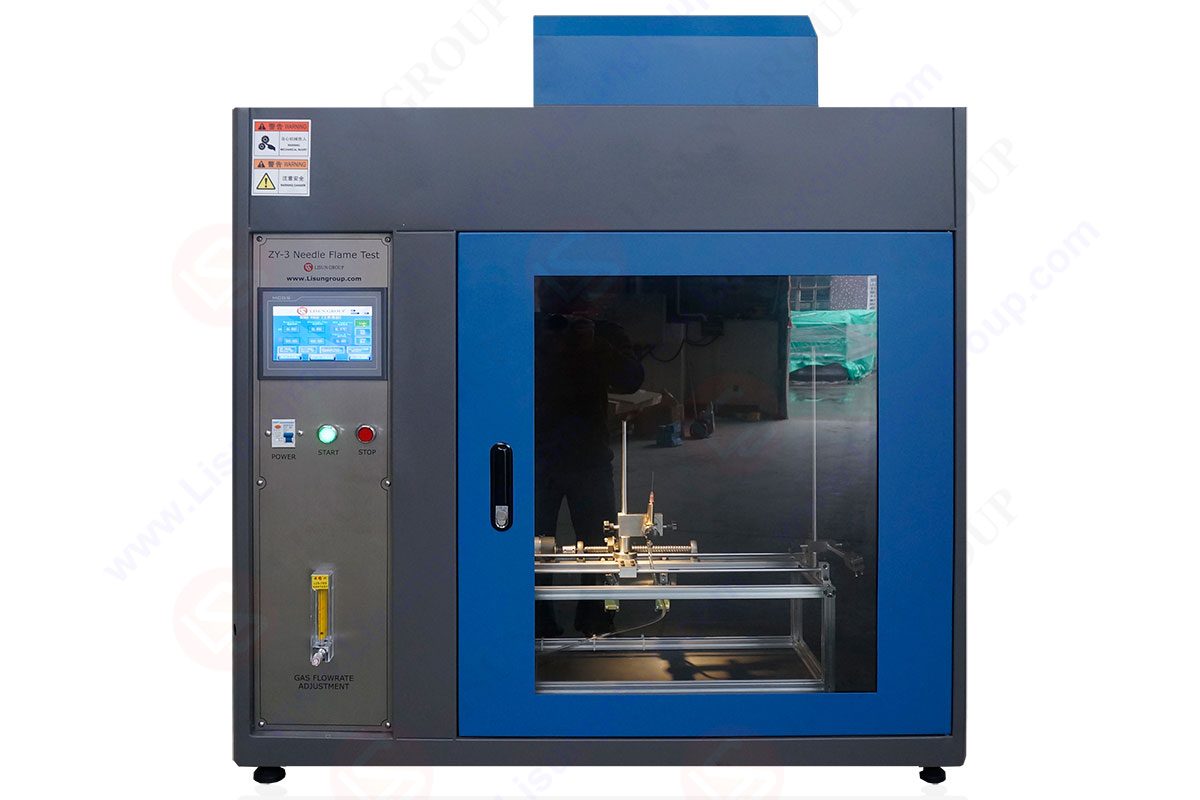

ZY-3 iğne alevi test cihazları

Paket içerisinde ayrıca CD, kalibrasyon sertifikaları ve garanti kartlarını içeren plastik poşet bulunmaktadır. CD'de kullanım kılavuzları, çalıştırma videosu ve ilgili standartlar bulunmaktadır.

İğne alev test cihazı

Çalışma

• Bölmenin ön kapısını açın.
• Cihaza zarar vermemek için taşıma öncesinde kablo tellerini kullanarak iç aksesuarları sabitleyiniz.
• Şimdi kablo bağlarını çıkarın. Egzoz borusu haznenin arkasına takılmalıdır. Test sırasında oluşan dumanı dışarı atmak için dış ortama bağlanın.
• Hazneyi gaz besleme cihazına bağlamak için hortumu kullanın. Bütan konserve gazını takın.
• Çentik konumu yukarı doğrudur. Gaz besleme cihazına takın.
• Hazır cihazı kilitlemek için siyah düğmeye basın. Ardından, düğmeyi maksimum konuma çevirin. Güç kablosunu 220 volt 50 HZ güç kaynağına bağlayın.
• Anahtarı açın. Hazneyi açmak için ''BAŞLAT'' düğmesine basın.
• “ÇALIŞMA ARAYÜZÜ”ne girmek için ekrana dokunun.
• Uzaktan kumanda burada dört ABCD düğmesini kontrol edebilir. Egzoz anahtarı ile birlikte bir aydınlatma anahtarı mevcuttur.
• Şimdi “PARAMETRE ARAYÜZÜ”ne giriniz. Yanma süresini ve “ALEVE SÜRESİ SONRASI”nı standarda göre ayarlayın.
• “ZAMAN ORANI”nın değiştirilmesine gerek yoktur. Ekranın sağ tarafındaki iki sıcaklık, 100 santigrat derece ve 700 santigrat derece olarak ayarlanmıştır.
• Termokupl bakır siyahının sıcaklık yükselme süresini ölçmek için kullanılır.
• Standarda göre 100 santigrat dereceden 700 santigrat dereceye sıcaklık yükselme süresi 23.5 (22.5-24.5) saniyedir.
• “Sıcaklık Düzeltme”nin değiştirilmesine gerek yoktur.
• Testten önce, bakır bloğun sıcaklık yükselme süresinin standardı karşıladığını doğrulamamız gerekiyor.
• Şimdi termokupl'u bağlayın. Artık bakır bloğun gerçek zamanlı sıcaklık değerini ekranda görebilirsiniz.
• Sıcaklık 100 santigrat derecenin altına düştüğünde, sıcaklık yükselme süresi 0 olmalıdır. Değilse, tüm parametreleri sıfırlamak için Sıfırla düğmesine tıklayın.
• Önce iğne alevi bakır boruyu dikey yönde ayarlayın. ''GAZ BAĞLANTISI'' üzerine tıklayın.
• Solenoid valf açılış sesini duyacaksınız. Gaz odaya bağlanır. Alevi yakmak için ateşleyiciyi kullanın.
• Hava düğmesini buraya ayarlayın ve alev boyutunun standart gereksinimleri karşıladığından emin olmak için göstergeyi kullanın.
• Alev ayarlandıktan sonra gazı durdurmak için ''GAZ BAĞLANTISI''na tıklayınız.
• Kısa sürede tekrar gaz akış düğmesini ayarlamaya gerek yoktur.
• Uzun bir süre kullanıldıktan sonra, alevin standarda uygun olduğundan emin olmak için hava akış düğmesi yeniden ince ayar yapılabilir.
• Termokupl bakır bloğunun konumunu doğrulamak için göstergenin diğer ucunu kullanın.
• “GAZ BAĞLANTISI” üzerine tıklayın ve gazı ateşleyin.
• Bakır ısınmaya başlar. Sıcaklık 100 santigrat dereceye ulaştığında zamanlayıcı başlar.
• Sıcaklık 700 santigrat dereceye ulaştığında zamanlayıcı durur.
• Standartlara göre sıcaklık yükselme süresi 23.5 saniye ile 25.5 saniye arasında olmalıdır.
• Tüm sıcaklıkları sıfırlamak için “Sıfırla”ya tıklayın. Termokuplun fişini çekin ve bakır soğuyunca saklayın. Bakır borunun yönünü gerekli açıya ayarlayın.
• Alevsiz başlamak için ''BAŞLAT''a tıklayın. İğne sağa gider ve durur. Numuneyi iğnenin konumuna göre yerleştirin.
• İpek kağıdı ve kalıntı toplayıcıyı yanma noktasının altına yerleştirin. İğne konumunu ve zamanlayıcıları sıfırlamak için ''RESET''e tıklayın.
• Gazı bağlamak ve gazı ateşlemek için “GAZ BAĞLANTISI”na tıklayın.
• Odanın kapısını kapatın.
• Testi başlatmak için ''BAŞLAT''a tıklayın. Brülör süresini ayarladıktan sonra gaz otomatik olarak kesilecek ve iğne otomatik olarak ilk konumuna dönecektir.
• Numune üzerindeki alev söndüğünde ''alev durduktan sonra'' seçeneğine tıklayın.
• Numune alev almazsa belirtilen konuma tıklamanız gerekmez.
• Numunenin durumunu kontrol etmek için hazneyi açabilirsiniz. İğne alevi test odası, yanma sonucu oluşan duman ve yanma artıkları tarafından kolayca kirlenir.
• Düzenli olarak temizlenmesi gereklidir. Özellikle iğnelerin temizlenmesi.
• İğne üzerinde yanık kalıntısı bırakmayın. Normalde, bütan gazı ve gaz besleme cihazları korunur.

Özellikler

• Brülör açısı: 45° eğim (test sırasında) / şakül (alev yüksekliğini ayarlarken)
• İğne alevi yanma süresi: 0~999.9s±0.1s ayarlanabilir (genel olarak 30s)
• örnek yanma süresi: 0 ~ 999.9 s ± 0.1 s, otomatik işaretleme ve manuel duraklatma
• Alev yüksekliği: 12mm ± 1mm ​​(gösterge dahil)
• Yanan hava: %95 kesinti
• sıcaklık testi aralığı: 0 ~ 1000 ℃
• Alev sıcaklığı gereksinimi: sıcaklık 100 saniye ± 2s içinde 700 ℃ ± 3 ℃ 'den 23.5 ℃ ± 1 ℃' ye yükselir
• sıcaklık testi termokupl: Φ0.5. XNUMXmm K desen termokupl
• Dokunmatik ekran ve uzaktan kumanda ile uygulanır

Sıkça Sorulan Sorular

Alev geciktirici testleri için farklı yöntemler nelerdir?

yatay durumda iğne alev testi HB sınıflandırması, numune boyutu 125 mm uzunluğunda, 13 mm genişliğinde ve 13 mm'den fazla kalınlıkta olmamalıdır. Numuneyi yatay olarak yerleştirin ve numune kelepçesi numunenin bir ucuna kenetlenir.

Alev konumunu değişmeden tutmak için ateşleme cihazını 45 derecelik bir açıyla yerleştirin. Numune tutucunun diğer ucuna 30±1S uygulayın. Numune tutucunun altına yatay olarak metal bir ağ ve serbestçe hareket edebilen sabit bir çerçeve yerleştirin. Böylece, numune yandığında, serbest uç ve metal ağ 10 mm tutulur.
