PRİZ-ÇIKIŞ KONTAKLARI

Malzeme

Kontaklar, amaçlanan uygulama için yeterli sertlik ve dayanıklılığa sahip, korozyona dayanıklı bir metalden olacaktır.

Yapı

Kontaklar, normal servis koşulları altında, uygun tipteki fişin pinleri ile yeterli elektriksel ve mekanik teması sağlayacak ve sürdürecek şekilde olacaktır. Düz pimli fişlerin takılması amaçlanan prizler için, yay destekli tek taraflı kontakların kullanılmasına izin verilmesi haricinde, her pimin her iki tarafı ile temas yapılmalıdır. Bu temaslar yalnızca tarafların esnekliğine dayanmayacaktır. UAF ile malzemeden yapılmalı ve karşıt yüzü termoplastik veya esnek yalıtım malzemesi dışında başka bir malzemeden olmalıdır.

Kontakların hizalanması ve kontak kurma özellikleri terminal vidalarından bağımsız olacaktır.

Kontakların etkinliği herhangi bir termoplastik veya esnek kalıplamanın basıncından bağımsız olacaktır.

İlave sağlamak amacıyla metal kontaklar ile termoplastik veya esnek kalıplama arasında parazit olup olmadığını belirlemek için görsel bir inceleme yapılır. UAF ile metal temas noktalarına basınç uygulayın. Temasların bağımsızlığı şu şekilde tesis edilecektir:
Madde 3.14.8.1'in gerekliliklerine uygun olarak.

Fiş pimlerinin prize takılması veya çıkarılması

Priz içerisinde, priz kontaklarında ciddi bir bozulma olmaksızın doğrudan giriş ve çıkışın sağlanması amacıyla ilgili fiş pimlerinin etkili bir şekilde yönlendirilmesi için hükümler bulunacaktır. Uygunluk görsel incelemeyle ve gerekirse manuel veya elektrik testiyle kontrol edilir.

Temas derinliği

Düz pimler için soket açıklıklarının temas derinliği
Düz pimli fişlerin yerleştirilmesi amaçlanan açıklıklara sahip prizler için aşağıdaki deneyler yapılmalıdır.
Test göstergesi ne zaman Şekil 3.1(a) veya Şekil 3.1(b)'ye göre, priz çıkışındaki canlı kontak açıklıklarına aşırı kuvvet uygulanmaksızın mümkün olan herhangi bir şekilde yerleştirildiğinde, canlı parçalarla temas mümkün olmayacaktır.

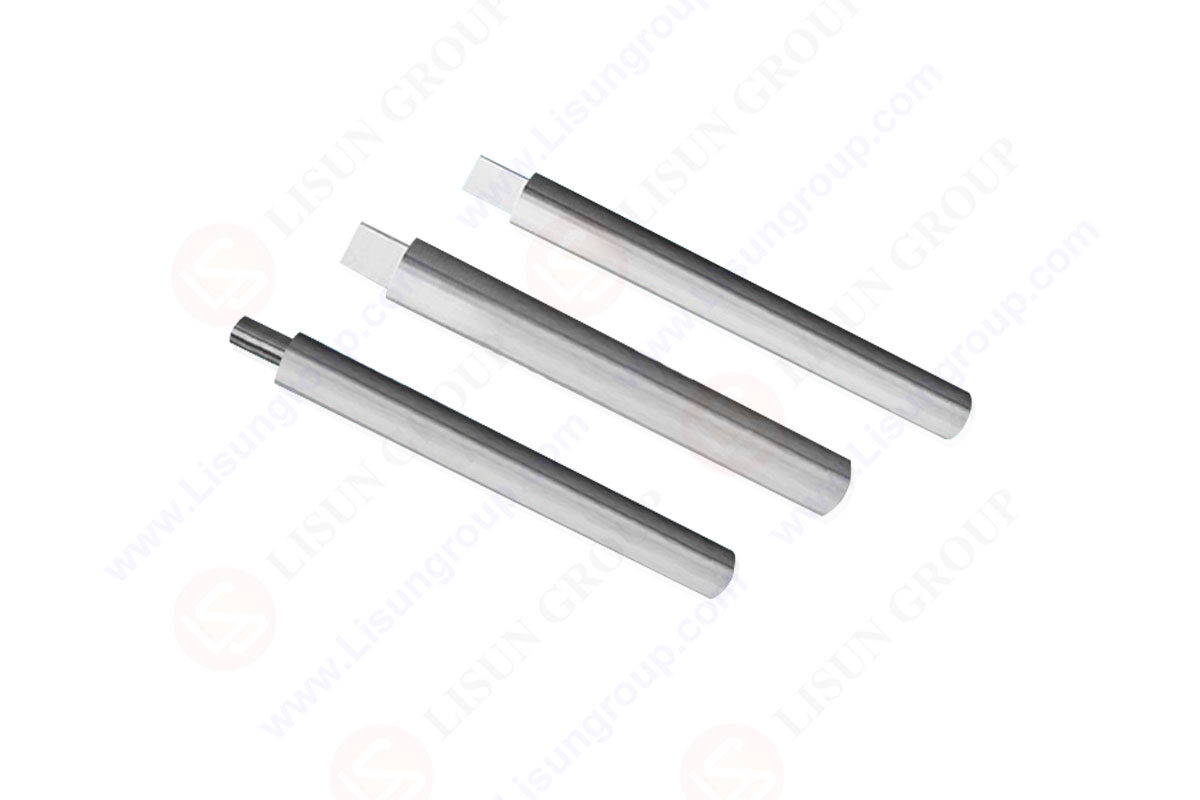

AS/NZS 3112 Temassız Test Derinliği Ölçer Şekil 3.1

Şekil 3.1(d) veya Şekil 3.1(e)'deki metal test mastarı, uygun olduğu şekilde, düz pimler için her bir açıklığa priz çıkış yüzüne dik olarak yerleştirildiğinde, mastar tamamen dolmadan temas yapılmalıdır. yerleştirildi.

Ek olarak, Ek C, Şekil C1'deki veya Ek G, Şekil G1'deki üç pimli fiş, duruma göre, bir prize tam olarak takılabilecek kapasitede olacaktır.

Yuvarlak pimler için soket açıklıklarının temas derinliği

Fişlerin yerleştirilmesi amaçlanan açıklıklara sahip ve Şekil 2.1'deki boyut gereksinimlerine uygun yuvarlak pimlere sahip prizler için aşağıdaki testler yapılmalıdır.

Test göstergesi ne zaman Şekil 3.1(c) Priz çıkışındaki canlı kontak açıklıklarına aşırı kuvvet uygulanmaksızın mümkün olan herhangi bir şekilde yerleştirildiğinde, canlı parçalarla temas mümkün olmayacaktır.

Şekil 3.1(f)'deki metal test göstergesi priz çıkışı yüzüne dik olarak her bir yuvarlak kontak açıklığına yerleştirildiğinde, ölçüm aleti tamamen yerleştirilmeden önce temas yapılmalıdır.

Ayrıca Ek G, Şekil G1'de gösterilen üç pimli test fişlerinden biri, prize tam olarak takılabilecek kapasitede olacaktır.
