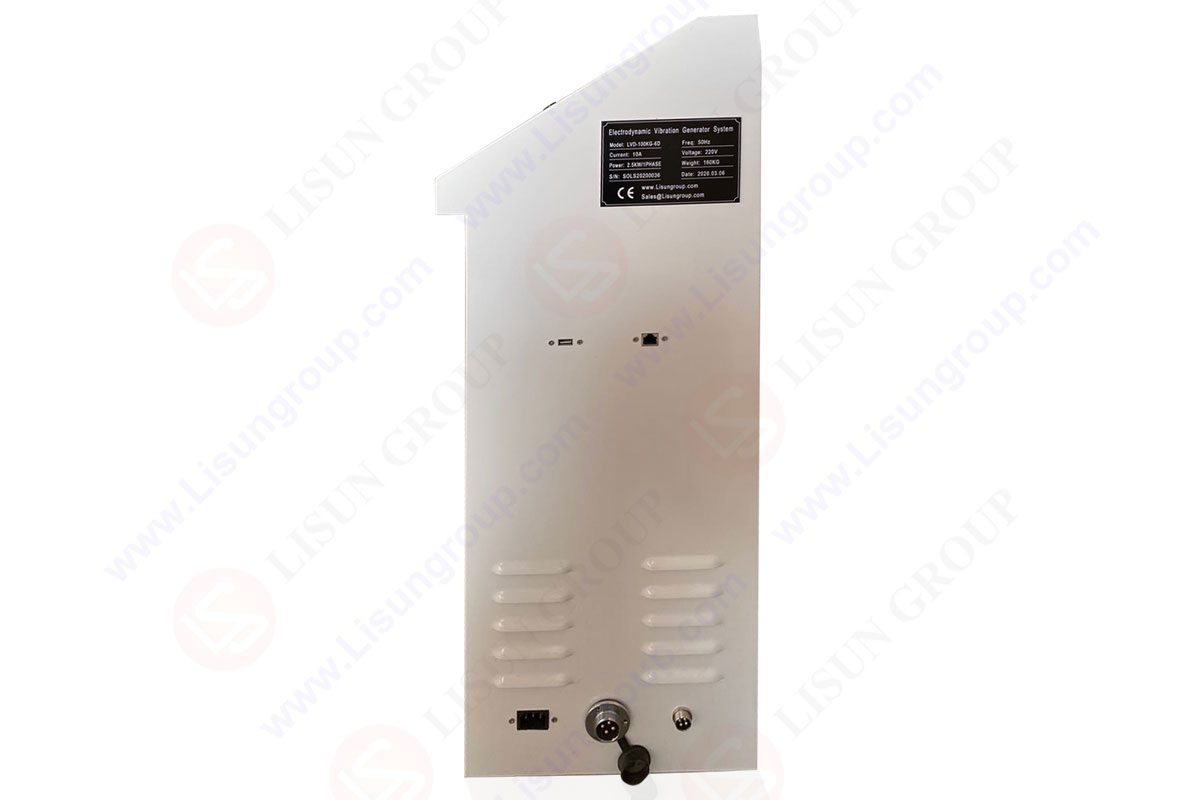

nasıl kullanabilirsiniz LISUN Titreşim testi için Titreşim Tablosu

"Çalkalayıcı masası" ve "titreşim masası” alanındaki çeşitli şeylere atıfta bulunabilir. titreşim testi. Çalkalayıcı masaları çeşitli testler için kullanılır. Bunlar şunları içerir: titreşim testi yapıların, dinamik dönüştürücü kalibrasyonu ve bileşenlerin genel titreşim testi. Çalkalayıcı masaları, aşağıdaki ürün kategorilerinden herhangi biri altında kategorize edilebilir. Bunlara genel amaçlı platform titreşimli çalkalayıcılar, yatay tablalar, kayar tablalar, kafa genişleticiler ve sallayıcı kombinasyonları dahildir.

sağlayan titreşim test sistemlerini kullanabilirsiniz. LISUN sağlar. Bu, bileşenlerinizin ve ürünlerinizin titreşim ve şok yükleri altında duyarlılığını ve güvenilirliğini kontrol etmek için olabilir. Bu, geniş bir ürün yelpazesinin standartlara bağlı kalarak zamanında doğrulanabileceği anlamına gelir. Bunlar cep telefonlarını, uydu iticilerini, pil sistemlerini ve çok daha fazlasını içerebilir.

Titreşim Test Sistemi Nedir?
Titreşim test sistemi endüstriyel ürünlerin titreşimlere karşı değerlendirilmesinde kullanılır. Bu sistem bir titreşim jeneratörü ve bir titreşim kontrol sisteminden oluşur. Aynı zamanda bir güç amplifikatörü de vardır. Sistem size bir titreşim testi sağlar. Bu, farklı türdeki yüklerle başa çıkmanıza yardımcı olur. Bunlara sinüs titreşimi, rastgele titreşim, mekanik şok darbesi ve gerçek zamanlı izin replikasyonu dahildir.

Bu test sistemi keyfi kuvvet, hızlanma ve frekans parametrelerine göre titreşim üretir. Titreşim yükü uygulamasıyla farklı türde endüstriyel ürünlerin dayanıklılığını değerlendirmenize yardımcı olabilir. LISUN titreşim testi Sistem, titreşim ortamını laboratuvar koşullarında simüle eder. Çeşitli titreşim testi uygulamalarının darbe dayanımını ve güvenilirliğini test eder.

Çeşitli titreşim testi uygulamalarının güvenilirliğinin yanı sıra darbe dayanımı test edilir. LISUN elektromanyetik titreşim test sistemi. Cihaz, laboratuvar koşullarında titreşim ortamını simüle eder. Sinüzoidal, rasgele, rezonans arama ve bekleme, klasik şok ve yol modellerinin vb. simülasyonları, bir titreşim test cihazının yardımıyla laboratuvarda gerçekleştirilebilir. Ürün kalite güvencesinin yanı sıra yeni ürün araştırma ve geliştirme için gereklidir.

The LISUN elektromanyetik titreşim test sistemi, uzun süreli çalışma gereksinimlerini karşılamak için özel olarak oluşturulmuştur. Hem dikey hem de yatay titreşimler üretmek için titreşime dayanıklı tabanlar monte edilebilir. Temel platform, yüksek performanslı bir hava yastığı şok izolasyon sistemine sahiptir. Bu, binaya iletilen titreşim miktarının minimumda tutulması için yapılır. Çoğu zaman ekstra temel gerekli değildir.

Ürün kalite denetiminin kurulmasına yönelik teknik yardım sağlamak için eksiksiz bir titreşim test sistemi seti kullanılır. Bir çalkalayıcı, güç amplifikatörü ve titreşim ölçüm kontrol sisteminden oluşur. LISUN Titreşim Tablosu ilgili ulusal ve uluslararası standartlara uygundur.

nerede kullanabilirsin LISUN Titreşim Tablosu?
Bu cihazlar çeşitli amaçlar için kullanılabilir. Bunlar, yeterlilik testi, elektronik montaj, bilgisayar ekipmanı testi, aviyonik ve askeri donanım testi, uydu bileşen testi içerir. Bu cihazlarla ürün ve ambalaj testinin yanı sıra genel stres taraması da yapabilirsiniz.

Titreşim test sistemleri hangi mekanizma üzerinde çalışır?
Ses sistemlerinin hoparlörleri, titreşim test cihazları için titreşim üreteçleridir. Titreşim jeneratörlerine güç sağlamak amacıyla bir ses kaynağı kullanmak yerine titreşim kontrolörleri kullanırlar.

Fikir, ses sistemlerine benzer. Burada güçlü hoparlörler, çeşitli kaynaklardan (CD'ler gibi) gelen elektronik sinyalleri sese dönüştürmenin yanı sıra güçlendirir. Ses sistemlerinin hoparlörleri, titreşim test cihazları için titreşim üreteçleridir. Amplifikatörler aracılığıyla elektriği besleyen titreşim jeneratörlerine güç sağlamak için bir ses kaynağı kullanmazlar. Bunun yerine titreşim kontrolörleri kullanırlar. Fark, titreşim kontrolörlerinin numunelere ve/veya titreşim tablolarına monte edilmiş dönüştürücülerden gelen sinyalleri kullanmasıdır. Bu, titreşimleri gerekli test koşullarına ayarlamak için hareketlerini izlemek içindir.

Titreşim Jeneratörü
Jeneratör “Fleming'in sol el kuralına” dayanmaktadır. Bir tel manyetik alana yerleştirildiğinde, içinden bir elektrik akımı geçer. Hem manyetik alana hem de akımın yönüne dik bir kuvvet oluşturur.

Titreşim Kontrol Cihazı
Sadece sahada veya test örneklerinden toplanan titreşim verilerinin kullanılması, orijinal dalga biçimlerini kopyalayamaz. Dalga biçimleri tamamen bozulacaktır. Bunun nedeni amplifikatörlerin özellikleri, titreşim jeneratörlerinin birleştirilmiş dinamikleri ve test numuneleridir. Titreşim kontrolörleri, titreşim jeneratörlerinin istenilen titreşim özelliklerini veya dinamiklerini otomatik olarak üretmesini sağlayan araçlardır. Müşterilerimizin her biri, özel gereksinimlerine uyacak şekilde yapılmış benzersiz bir IMV titreşim kontrol cihazı seti alır. Kullanıcı Dostu her zaman hedef olmuştur.

Amplifikatör
Güç amplifikatörünün görevi, titreşim üretecinin sürüş akımını beslemektir. Daha sonra titreşim kontrolörü tarafından üretilen küçük elektrik sinyalini daha büyük, daha yüksek voltaj akımına dönüştürmek için kullanılır. Anahtarlamalı amplifikatör sistemi, IMV'nin güç amplifikatörleri tarafından kullanılır. Enerji ve alan tasarrufuna katkıda bulunmak için çoğunlukla üst düzey, yüksek verimli ve kompakt güç modüllerini kullanırlar.

Titreşim Testi Türleri
Sinüs titreşim testi
Sabit bir süre süpürürken titreşme veya sabit bir süre ile titreşme seçeneğiniz vardır. Bu test, doğal olarak oluşan frekanslara sahip yapılara (örneğin, motorların yanı sıra fanlar) yakın bir yerde gereklidir. Ek olarak, örneğin doğal frekansını (yani ürünün zayıflığını) belirlemek için bir tarama testi kullanılabilir.

1. Süpürme testi
Frekansı kademeli olarak bir frekanstan diğerine kaydırmak için tarama testi yapılır. Bu, frekans bileşeniyle bir sinüs dalgası oluştururken olur. Dalga formu sürekli gelişen ve süreklidir.

2. Nokta kontrolü
Önceden belirlenmiş bir süre boyunca belirli bir frekansta bir bileşenle sürekli olarak bir sinüs dalgası üretmek için nokta kontrolü yapılır. Dalga biçimleri aynı kalır (aynı frekansta).

Şok titreşim testi
Adından da anlaşılacağı gibi, bir masaya bir minibüs çarptığında veya bir arabaya bir köpek çarptığında oluşan titreşimi taklit eder. Yatay eksen, IMV kontrolöründe de kullanılır. Bu, zaman ekseninin ölçülen dalga formunu kopyalayan salınımı sağlamak için yapılır.

Rastgele titreşim testi
Bu, yalnızca istatistiksel olarak karakterize edilebilen düzensiz bir dalga biçimidir. Genliği ve frekansı herhangi bir zamanda tahmin edilemez. Titreşim testleri, rastgele titreşim ekleyerek aynı anda çeşitli frekans bileşenleri ile titreşim yapmak kolay olduğu için hızlı bir şekilde tamamlanabilir. Bu, bir araba hareket ederken veya bir roket uzaya fırlatıldığında yol yüzeyinden gelen titreşimdir. Meydana gelen gerçek titreşim, neredeyse rastgele titreşim olarak adlandırılabilir.

Özellikleri LISUN Titreşim Tablosu
Yüksek Performans ve Güvenilirlik
DSP işlemcisi kapalı döngü denetimi uygular. PC, kontrol döngüsünün bir parçası değildir. Bu, gerçek zamanlı ve etkili bir kontrol sistemi, test sistemindeki herhangi bir değişikliğe hızlı ve hızlı yanıt ve kontrolün yüksek hassasiyeti ve güvenilirliğini garanti eder. Tüm giriş kanallarında bulunan 24 bit çözünürlüklü ADC, düşük gürültülü donanım ve entegre analog ve dijital kenar yumuşatma filtreleri ile yüksek hassasiyetli analiz etkin bir şekilde sağlanır.

Operasyon Performansının Basitliği
Titreşimli çalkalayıcı tablası için Windows tabanlı uygulama programı kullanıcı dostudur. Ayrıca ekstra özelliklerle doludur. Titreşim testi ve çalkalayıcı test sisteminin otomatik test raporu üretimi, tekrarlayan test prosedürleri kadar sıkıcı ve basit hale getirir. USB2.0 arayüzü, bilgisayara daha doğrudan bağlanmasını sağlar. Test parametreleri de kapsamlı ve titizdir.

Güçlü İşlevsellik ve Esneklik
Elektrodinamik çalkalayıcı sistemleri için kontrolör, çeşitli zorlu işlerin üstesinden gelebilecek güçlü bir titreşim kontrol platformudur. Çeşitli test analizi gereksinimlerinizi karşılamak için aynı donanım platformunda çeşitli analiz etkinlikleri gerçekleştirmek üzere farklı uygulamalar kurulabilir. Titreşimli çalkalayıcı denetleyici, müşterilerin ilgili donanımı ve yazılımı benzersiz taleplerine uyacak şekilde özelleştirmesine olanak tanıyan modüler bir tasarım kullanır.

Test Güvenliği
Bir elektrodinamik çalkalayıcı sistemi için kontrolör, küçük büyüklükte sinyal kontrolü sunabilir. Sistem titreşim kontrolüne bir göz atmak içindir. Bu yöntem, test mühendislerinin transfer fonksiyonunu ve diğer sistem özelliklerini genel olarak anlamalarına yardımcı olabilir. Ayrıca gürültü seviyesini önceden belirlemelerine yardımcı olabilir. Test cihazlarının, test öğelerinin ve elektrodinamik titreşim sisteminin en üst düzeyde güvenliğini sağlamak için çeşitli güvenlik kontrolleri ve kilitleme Ayarları da vardır. Çalkalayıcı titreşim sistemi anormal ise testi durdurmak için yerleşik sonlandırma tuşuna hemen basın.

Test Raporu Oluşturma çok kolaydır
En son deneme sonuçlarını almak için yalnızca rapor oluşturma düğmesine tıklamanız yeterlidir. Tek tıkla hızlı kelime formatı veya PDF test raporlarını destekleyin. Çeşitli test raporlarının gereksinimlerini karşılamak için yatay bir masa ve çalkalayıcıyı kolayca değiştirebilir ve oluşturabilirsiniz. Çevrimiçi olarak gönderilebilir, doğrudan yazdırılabilir ve bir baskı önizlemesi verilebilir.

Elektrodinamik ve Hidrolik Çalkalayıcılar
Güçlü bir akım yükselticisi, bir frekans üreteci aracılığıyla çalkalayıcıdan bir sinyal alır. Bu, çalkalayıcının armatürünü alan bobininde yukarı ve aşağı hareket ettiren bir elektromanyetik kuvvet oluşturur. Bobin, çalkalayıcının gövdesi içinde yer alan oldukça büyük bir polarize elektrik mıknatısıdır.
Hidrolik çalkalayıcı, çalkalayıcı kafasını yukarı ve aşağı hareket ettirir. Bunu, 2200 psi basınç ve dakikada 55 galon akış hızı üretmek için güçlü bir hidrolik pompa kullanarak yapar. Dikey hareket bir oransal valf tarafından kontrol edilir. Sırasıyla negatif kontrol voltajı ve pozitif kontrol voltajı uygulayarak pistonu yukarı ve aşağı hareket ettirir. Bu voltaj, titreşim kontrolörünün frekans üreteci tarafından üretilir.

Teknoloji, iki tür çalkalayıcı arasında ücretsizdir. Daha büyük bir yer değiştirmeye sahip olmasına rağmen, hidrolik çalkalayıcı kontrol frekansına o kadar hızlı tepki veremez (6 inçlik kafa hareketi tepeden tepeye). Elektrodinamik titreşim tablosu ise kontrol frekansına hızlı tepki verebilir. Ancak yer değiştirmesi, yalnızca alan mıknatısının (1-1.5 inç tepeden tepeye) akı konsantrasyonu kadardır.

İki tür çalkalayıcıyı ayırt etmenin en basit yolu, taklit ettikleri titreşim türlerini düşünmektir. Bunun nedeni, çeşitli çalkalayıcıların farklı frekans aralıklarına sahip olmasıdır. Hidrolik çalkalayıcı, nakliye titreşimlerini simüle eder. Bunlar, bir yarı römork otoparkta kaldırıma çarptığında, bir otomobil bir köprüyü geçtiğinde veya bir kargo gemisi okyanus dalgaları tarafından sarsıldığında meydana gelir. Elektrodinamik çalkalayıcı kullanılarak daha yüksek frekanslı titreşimler üretilebilir. Ayrıca bir roketin güçlendirici aşamasının veya büyük bir kilise çanının titreşimlerini taklit edebilir.

Sonuç olarak, ürünleriniz için ideal test planını oluştururken güvenilirlik mühendislerinin kaynaklarından ve bilgisinden yararlanmak çok önemlidir. Bunun nedeni, her ürün ve test prosedürünün farklı olmasıdır.

FAQs
Titreşim testi sizin için nasıl faydalıdır?
Titreşim testi yüksek kaliteli, uygun fiyatlı ürünler ve nakliye konteynırları oluşturmaya yardımcı olur. Bu, sinüs veya rastgele titreşimlere karşı hassasiyetin hassas bir şekilde değerlendirilmesiyle yapılır. Bu test, ürünlerin karşılaşılan kuvvetlere fiziksel ve işlevsel olarak ne kadar iyi dayanabileceğini belirlemeye yardımcı olur. Taşıma, taşıma ve servis durumlarında olabilir. Bu, ürün tasarımı, düzenleyici yeterlilik ve üretim sırasında yardımcı olur.

Titreşim testi ne yapılır?
Titreşim testi çeşitli nedenlerle yapılır. Bunlar, bir ürünün kullanılacağı ortamın zorluklarına dayanıp dayanamayacağını bulmayı, nihai tasarımın nakliye sırasında kırılmamasını, Çevresel Stres Taramasının üretim kusurlarını bulmasını veya hatta bir form olarak bulmayı içerebilir. Hızlandırılmış Stres Testi. Titreşim testleri, telekomünikasyon ekipmanının, tüketici elektroniğinin, aviyonik enstrümantasyonun ve askeri donanımın güvenilirliğini artırmak için sıklıkla kullanılır.
