LED modülleri için IEC 62384 DC veya AC tarafından sağlanan elektronik kontrol donanımı - Performans gereksinimleri

kapsam

Bu uluslararası standart, 250 Hz veya 1 Hz'de 000 V'a kadar dc kaynaklarda ve 50 60 V'a kadar ac kaynaklarda kullanım için elektronik kontrol tertibatı için performans gereksinimlerini belirtir. IEC 62031'e göre. Bu standartta belirtilen LED modülleri için kontrol tertibatı, sabit voltaj veya akım sağlayacak şekilde tasarlanmıştır. Saf gerilim ve akım tiplerinden sapmalar, dişliyi bu standardın dışında tutmaz.

NOT 1 Bu standarttaki testler tip testleridir. Üretim sırasında bireysel kontrol donanımını test etme gereksinimleri dahil değildir.

Not 2 - Çıkış gücünü değiştirmek için araçlar içeren kontrol tertibatı için gereklilikler incelenmektedir.

Not 3 - Bu standarda uygun kontrol tertibatının, LED modülü üreticisinin özellikleri dikkate alındığında, beyan besleme geriliminin %92'si ile %106'sı arasında tatmin edici bir çalışma sağlaması beklenebilir.

Normatif referanslar

Aşağıdaki referans belgeler, bu belgenin uygulanması için vazgeçilmezdir.
Tarihli referanslar için yalnızca belirtilen baskı geçerlidir. Tarihsiz referanslar için, referans verilen belgenin en son baskısı (herhangi bir değişiklik dahil) geçerlidir.

IEC 61347-2-13, Lamba kontrol tertibatı – Bölüm 2-13: LED modülleri için dc veya ac beslemeli elektronik kontrol tertibatı için özel gereklilikler

IEC 62031, genel aydınlatma için LED modülleri – Güvenlik gereksinimleri

Enstrüman özellikleri

a)Potansiyel devreler
LED modülü boyunca bağlanan cihazların potansiyel devreleri, LED modülünün nominal çalışma akımının %3'ünden fazlasını geçmemelidir.

b)Akım devreleri

LED modülüne seri bağlı cihazlar, voltaj düşüşü objektif LED modülü voltajının %2'sini geçmeyecek şekilde yeterince düşük bir empedansa sahip olacaktır.

c) RMS ölçümleri

Aletler, esasen dalga biçimi bozulmasından kaynaklanan hatalardan arınmış olacak ve çalışma frekanslarına uygun olacaktır.
Aletlerin toprak kapasitansının test edilen ünitenin çalışmasını bozmamasını sağlamak için özen gösterilmelidir. Test edilen devrenin ölçüm noktasının toprak potansiyelinde olmasını sağlamak gerekli olabilir.

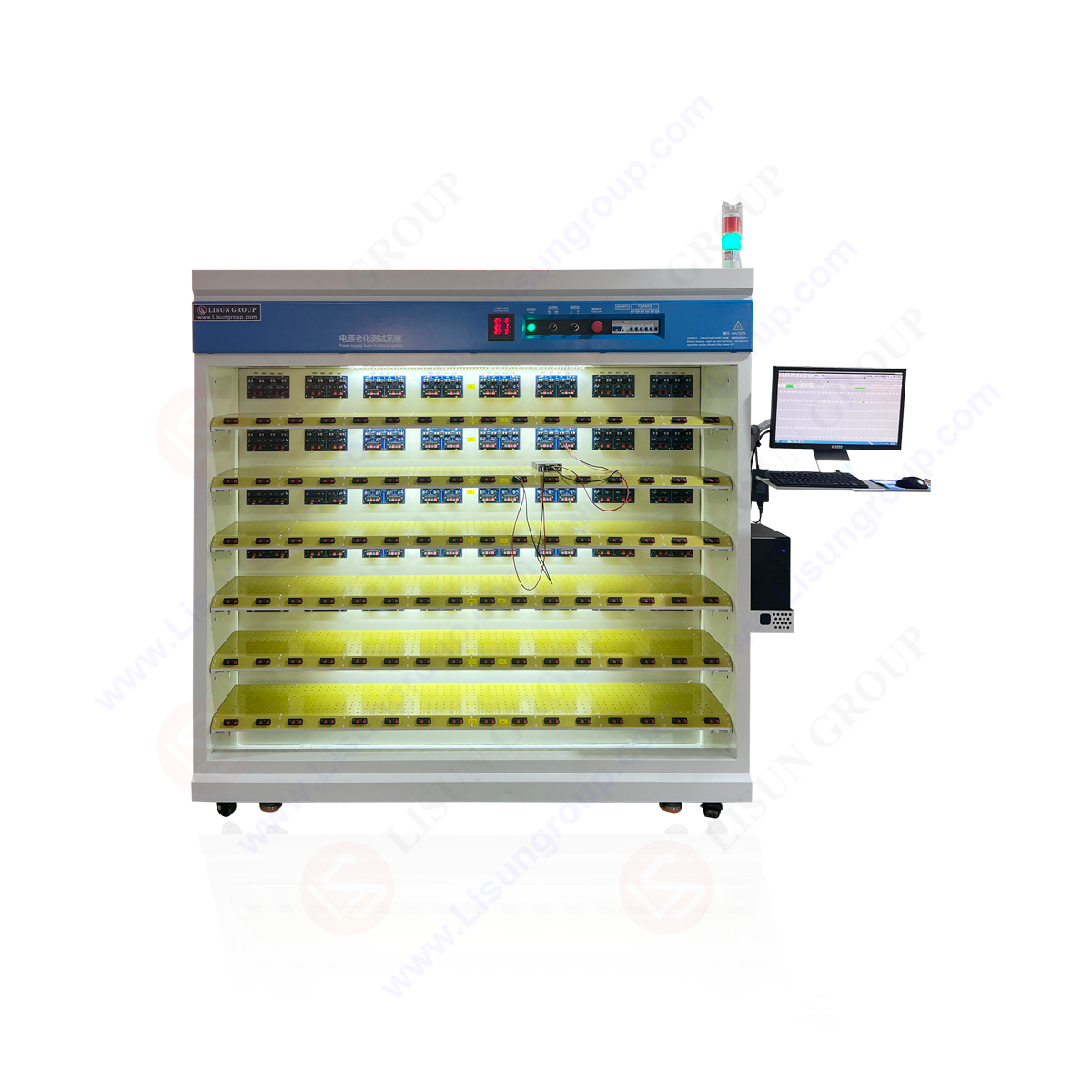

LISUN Aşağıdaki enstrümanlar, LED modülleri için IEC 62384 DC veya AC tarafından sağlanan elektronik kontrol tertibatını tamamen karşılar - Performans gereksinimleri:
