Alev testi ve iğne alev testi sıcaklığı nedir?

İğneli alev test cihazı, aydınlatma, düşük voltajlı cihazlar, ev aletleri, makine aletleri, motorlar, elektrikli aletler, elektronik aletler, elektrikli aletler gibi elektronik ekipmanın ve parçalarının ve bileşenlerinin araştırma, üretim ve kalite kontrol departmanlarına uygulanabilir. , bilgi teknolojisi ekipmanı, elektrik işleri ekipmanı, elektrik konektörleri, aksesuarlar vb. ve ayrıca yalıtım malzemeleri, mühendislik plastikleri veya diğer katı yanıcı malzemeler endüstrileri. Tasarımı, GB/T5169.5-2008 “Elektrikli ve Elektronik Ürünler için Yangın Tehlikesi Testi – Bölüm 5: Alev İğnesi Alev Test Yöntemleri, Cihazlar, Doğrulama Test Yöntemleri ve Yönergeleri” ve diğer standartların gerekliliklerine uygundur. Makul yapı, hassas kontrol ve basit kullanım özelliklerine sahiptir.

İğne

Fonksiyonel özellikleri:
1. Programlanabilir kontrolör dokunmatik ekran + PLC kontrolü, çok işlevli kontrol/algılama/hesaplama/veri görüntüleme elde etme
2. Yüksek derecede otomasyon: test süresinin otomatik olarak kaydedilmesi, test sonuçlarının otomatik olarak görüntülenmesi, otomatik zamanlama, otomatik ateşleme, alev uygulaması tamamlandıktan sonra Bunsen brülörünün otomatik dönüşü ve gazın kapatılıp kapatılmayacağı seçilebilir
3. Başlatma sırasında ayarlanabilir otomatik ateşleme süresi
4. Testi başlatın, sıfırlama, ateşleme, kalibrasyon, ayar, aydınlatma ve egzoz dokunmatik ekran üzerinden kontrol edilir ve parmak uçlarına hafifçe dokunarak test tamamlanabilir
5. Zamanlama düğmesi, tüketilen yanma süresini otomatik olarak kaydetmek ve depolamak için PLC ile birlikte kullanılır.
6. Test süresi sisteminin otomatik kaydı

İğne alev testi için hazırlık:
1. Test örneğini, beyaz çam tahtasını ve ipek kağıdı 15 saat boyunca 35°C -45°C sıcaklıkta ve %75 -%24 bağıl nemde atmosferik bir ortama yerleştirin.
2. Ekipman ve aletlerin bu projenin test gereksinimlerini karşılayıp karşılamadığını kontrol edin.
3. Deneyden önce, numune verilerini (malzeme bileşimi, numune yapı şeması vb.), numunenin yangın tehlikesi analizini ve test kayıtlarını hazırlayın.
4. Muayene kaydını prototipin durumu, prototipin tanımlama içeriği ve ilgili teknik parametrelerle doldurun.

Alev geciktirici standart:
IEC60695-2-2, GB5169.5-97, GB4706.1
ZY-2 iğneli alev test makinesi için ilgili standartlar
GB 4706.1-1992 "Ev ve Benzeri Elektrikli Aletlerin Güvenliğine İlişkin Genel Gereklilikler"
GB4706.2-2003 “Ev ve Benzeri Elektrikli Cihazların Güvenliğine İlişkin Genel Şartlar”

alev testi nedir adım:
1. Yanma odasının güç anahtarını açın ve test süresini ve gözlem süresini 30 saniyeye ayarlayın.

2. Yanma testi kapağını açın. Gaz anahtarını tekrar "KAPALI" konumuna çevirin ve silindir düğmesinin "devre dışı" konumda olduğunu doğrulayın. Özel güvenlik tasarımı nedeniyle, gaz anahtarı “OFF” konumuna getirilmezse, gaz silindiri fırın gövdesine yüklenemez.
3. Gaz tüplerini yerleştirirken tüp vanasının açıklığı yukarıya bakmalıdır. Gaz silindiri valfinin boşluğu ile portatif fırının basınca duyarlı güvenlik cihazının çıkıntılı kısmı arasındaki bağlantıya dikkat etmek gerekir.
4. Gaz düğmesine "SET" konumuna basın. Gaz silindiri yanlış takılırsa, bütan gazının sızmasına ve "cızırtılı" bir ses çıkarmasına neden olabilir. Gaz tüplerini monte ederken, net bir şekilde kontrol etmek ve gürültü yapmamak gerekir.
5. Kumanda panosu üzerinde bulunan alev ayar düğmesine basın, cihaz solenoid valfı açacak ve otomatik olarak ateşleyecektir. Brülör alev almazsa, hemen durdur düğmesine tıklayın ve gaz akış ölçeri uygun şekilde ayarlayın. Alev ayar düğmesine tekrar basın. Aksesuarlar ördek gagası göstergeleri ile donatılmıştır ve alev yüksekliğini 12 ± 1 mm'de stabilize etmek için gaz akış ölçeri tekrar ayarlamak için diğer ölçüm araçları (Vernier ölçeği gibi) de kullanılabilir; bu iğne alevi test sıcaklığı 100 ℃± 5 ℃'den 700 ℃± 3 ℃'ye yükseldi ve test süresi 23.5 ± 1.0 saniyeydi.
6. Hata ayıklama düğmesine basın ve brülör arabası doğru limit konumunda duracaktır. Brülörü yatay düzlemle 45 ° açı oluşturacak şekilde ayarlayın, brülörü ve fikstürü, brülör ile numunenin alt yüzeyi arasındaki mesafeyi yandan 8 mm veya 5 mm yapacak şekilde ayarlayın. Halihazırda sağdan kelepçelenmiş olan test numunesi taşıyıcısını standart konuma ayarlamak için sol veya sağ yukarı/aşağı otomatik sıfırlama anahtarını çevirin.
7. Yaklaşık 10 mm kalınlığında düz bir beyaz çam tahta üzerine bir ipek kağıt tabakasını sıkıca sarın ve iğne alevinin uygulandığı test numunesinin konumunun 200 ± 5 mm altına yerleştirin.
8. Alev sıcaklığına ulaştıktan sonra, test örneğini, test örneğinin etrafındaki parçaları ve alttaki katmanı gözlemlemek için test anahtarını etkinleştirin ve test alevinin hareket ettiği andan alevin sönmesine kadar olan yanma süresini (t) kaydedin. veya test numunesi, yakınındaki parçalar veya test için kullanılan alttaki katman artık kavurucu olmayana kadar.
9. Sıfırlama düğmesine basın, brülör arabası soldaki ilk konumuna dönecektir.

Test sonuçları:
Ürün standardı gerekliliklerine göre, ürün standardında herhangi bir gereklilik yoksa, aşağıdaki şartlardan birinin sağlanması yeterli kabul edilir:
1) Test numunesi alev veya kavurma olayı oluşturmaz ve ambalaj kağıdı tutuşmaz veya beyaz çam panosu karbonlaşmaz.
2) İğne alevi çıkarıldıktan sonra, test örneğinin, çevreleyen parçaların ve yatak tabakasının alev veya kavurma süresi 30 saniyeden azdır. Test örneğinin etrafındaki parçalar ve yatak tabakası artık yanmaya devam etmeyecek, ambalaj kağıdı tutuşmayacak ve beyaz çam tahtası karbonlaşmayacaktır.

İğne alev test cihazı için önlemler:
1. Test tamamlandıktan sonra, gaz manuel kontrol düğmelerinden bazılarını kapatın. Gaz silindiri doğru şekilde demonte edilmezse bütan gazı sızıntısına neden olur ve “cızırtılı” bir ses çıkarır.
2. Egzoz egzoz gazını ve dumanı boşaltmak için fanı açın, akış ölçeri kapatın ve ardından gaz silindirini ayırmak için gaz silindiri cihazının topuzunu çevirin
3. Alevin süresi kaydedilemiyor, muhtemelen “duraklat” düğmesine basmayı unutmaktan kaynaklanıyor.
4. Tıkanmayı önlemek için yanma odasını, özellikle iğne ucunu temiz tutmaya özen gösterin; Her testten sonra, yanma odasını güç kapalı durumdayken temizleyin.
5. Hem fan hem de aydınlatma bağımsız düğmelerle açılıp kapatılır.
6. Sıcak termokupl savunmasız bir bileşendir, lütfen kullanırken dikkatli olun, ürün garantisine dahil değildir.

Göre IEC60695-2-2, IEC60695-11-5 ve GB/T-5169.5, ZY-3/ZY-3S İğne alev test cihazları, aydınlatma ürünleri, hiperpiya elektrik aparatları, ev aletleri, makine elektrikli aletleri, elektrikli makine, elektrikli alet, elektronik alet, elektrikçi aleti ve teknik ekipmanların üretim ve kalite kontrol bölümünde uygulanmaktadır. Ayrıca aparat, yalıtım malzemesi, mühendislik plastikleri ve katı yanıcı malzeme endüstrisine de uygundur.

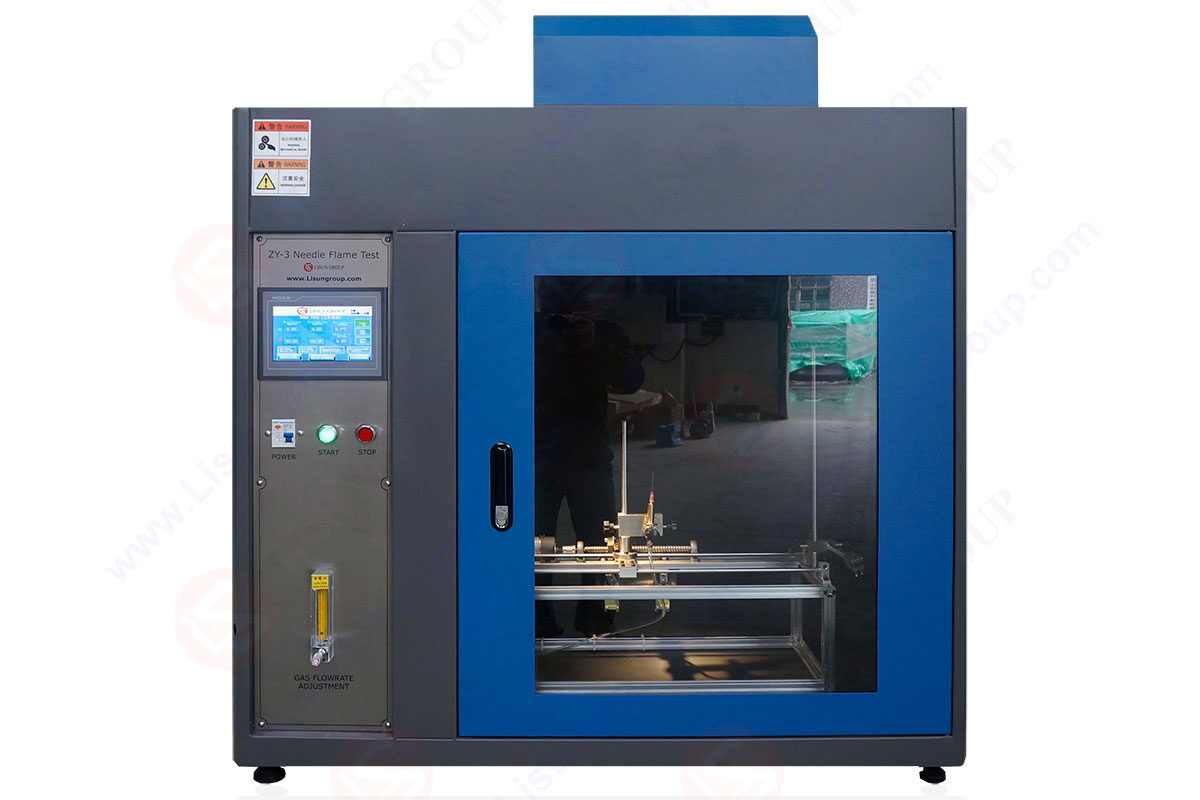

İğne Alev Testi ZY-3

Lisun Instruments Limited tarafından bulundu LISUN GROUP 2003 içinde. LISUN kalite sistemi kesinlikle ISO9001:2015 tarafından onaylanmıştır. CIE Üyeliği olarak, LISUN ürünler CIE, IEC ve diğer uluslararası veya ulusal standartlara göre tasarlanmıştır. Tüm ürünler CE sertifikasını geçti ve üçüncü taraf laboratuvarı tarafından doğrulandı.

Ana ürünlerimiz Gonyofotometre, Küre Entegrasyonu, spektroradyometre, Dalgalanma Jeneratörü, ESD Simülatör Silahları, EMI Alıcısı, EMC Test Cihazları, Elektriksel Güvenlik Test Cihazı, Çevre Odası, sıcaklık Odası, İklim Odası, Termal Oda, Tuz Püskürtme Testi, Toz Test Odası, Su geçirmez testi, RoHS Testi (EDXRF), Kızaran Tel Testi ve İğne Alev Testi.
