Dijital osiloskop nasıl kullanılır

Nedir dijital osiloskop:
Dijital osiloskop veri toplama, a/D dönüştürme ve yazılım programlama gibi bir dizi teknoloji ile üretilmiş yüksek performanslı osiloskoptur. Dijital osiloskoplar genellikle çok seviyeli menüleri destekler ve kullanıcılara çeşitli seçenekler ve analiz işlevleri sağlayabilir. Bazı osiloskoplar, dalga formlarını kaydetmek ve işlemek için depolama sağlayabilir. Şu anda, üst düzey dijital osiloskoplar esas olarak Amerikan teknolojisine dayanmaktadır. 300 MHz bant genişliği içindeki osiloskoplar için yerli marka osiloskoplar performans açısından yabancı markalarla rekabet edebilir ve bariz maliyet etkinliği avantajlarına sahiptir.

Dijital osiloskop dijital depolama osiloskopu (DSO'lar), dijital floresan osiloskop (dpos), sinyal osiloskopu (MSO'lar) ve örnekleme osiloskopu olarak ayrılabilir. Çıplak gözle görülemeyen elektrik sinyallerini, insanların çeşitli elektriksel olayların değişen sürecini incelemesi için uygun olan görünür görüntülere dönüştürebilir. Osiloskoplar, küçük ışık noktaları oluşturmak için floresan maddelerle kaplanmış ekrana çarpmak için yüksek hızlı elektronlardan oluşan dar elektron ışınları kullanır. Ölçülen sinyalin etkisi altında, elektron ışını, ekranda ölçülen sinyalin anlık değerinin değişim eğrisini gösterebilen bir kalemin kalem ucu gibidir. Osilograf, zamanla değişen çeşitli sinyal genliklerinin dalga biçimi eğrisini gözlemlemek için kullanılabilir ve ayrıca voltaj, akım, frekans, faz farkı, modülasyon genliği vb. gibi çeşitli elektrik miktarlarını test etmek için kullanılabilir.

Mikroişlemci, bilgisayarın kontrolü ve veri işlemesi için kullanılır. dijital osiloskopsağlayan, dijital osiloskop gelişmiş tetikleme, birleşik tetikleme, çapak yakalama, dalga biçimi işleme, basılı kopya çıktısı, disket kaydı ve uzun süreli dalga biçimi depolama gibi sanatta olmayan işlevlere sahip olmak. Şu anda, bant genişliği dijital osiloskop ayrıca sanat performansını birçok yönden aşan 1GHz'i de aşıyor. Kullanımı giderek daha popüler hale geliyor. Osiloskop ve analog osiloskop arasındaki büyük performans farkı nedeniyle, düzgün kullanılmazsa, test görevini etkileyen büyük bir ölçüm hatası oluşacaktır.

Dijital osiloskopu kullanmanın üç yolu:
1. İki osiloskop düğmesi
Otomatik: otomatik ayar işlevi, gözlem için uygun bir giriş sinyali ekranı üretmek için çeşitli kontrol değerlerini ayarlar. Çalıştır / durdur: osiloskop tetiklenen bilgileri topluyor / osiloskop dalga formu verilerini toplamayı durdurdu.

2. Sinyal görüntüleme kontrolü
Yatay kontrol düğmesinin çalışması: yatay menü, yatay ölçeği ve dalga biçimi konumunu değiştirin. Ekranın yatay yönündeki merkez, dalga formunun zaman referans noktasıdır. Dalga biçimini sola ve sağa hareket ettirmek için konum düğmesini ayarlayın.
Dikey kontrol düğmesinin çalışması: dalga biçimini görüntüleyin, dikey ölçeği ve konumu ayarlayın ve giriş parametrelerini ayarlayın. Her kanalın ayrı ayrı ayarlanması gerekir. Konum düğmesi ayarlanarak dalga formu yukarı ve aşağı hareket ettirilebilir.

3. Osiloskop tetik modu
Osiloskopun “tetiği”, osiloskopun taramasını gözlenen sinyalle senkronize ederek kararlı bir dalga formu görüntülemektir. Osiloskopun üç temel tetikleme modu vardır: otomatik mod (otomatik), normal mod / normal mod (NORM) ve tek mod (tek).

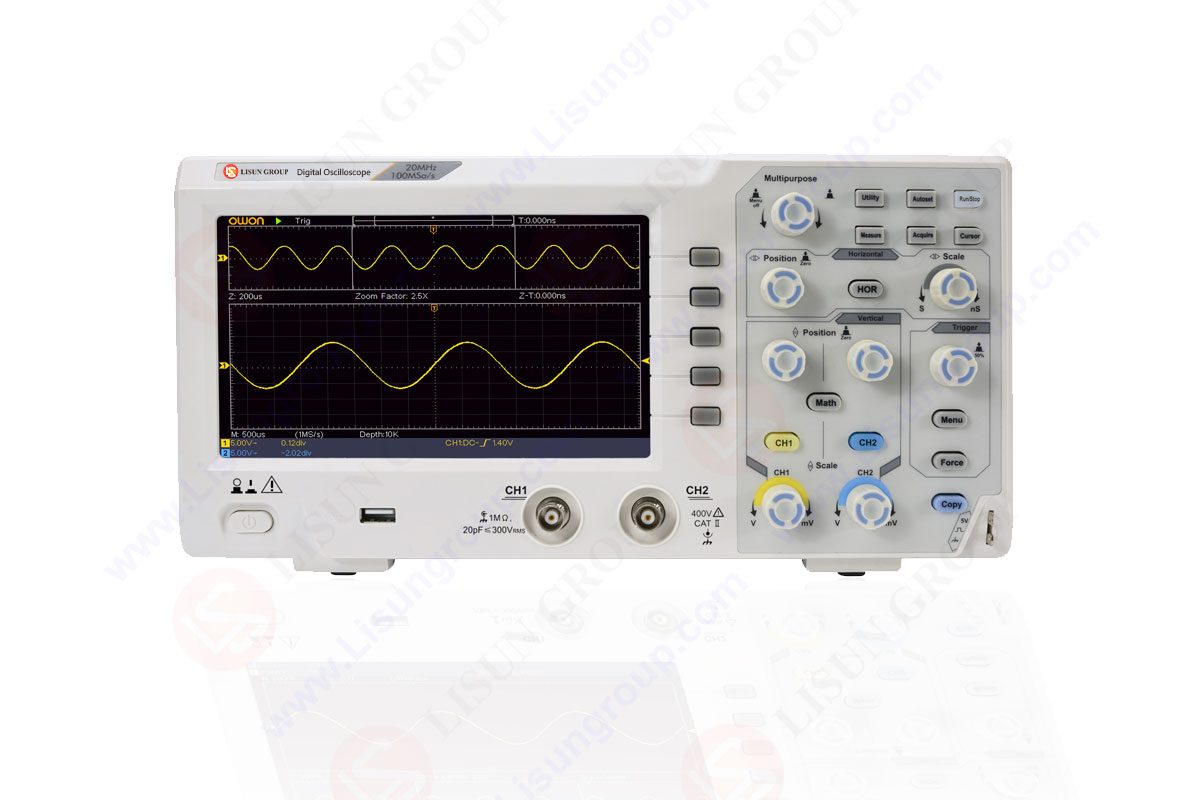

LISUN OSP Serisini piyasaya sürdü Dijital Osiloskop yüksek hassasiyetli elektronik bileşenler ve modüller tarafından tasarlanmış ve üretilmiştir. Test doğruluğu dünya çapında birinci sınıftır. Her türlü elektronik ürün testinde kullanılır.
