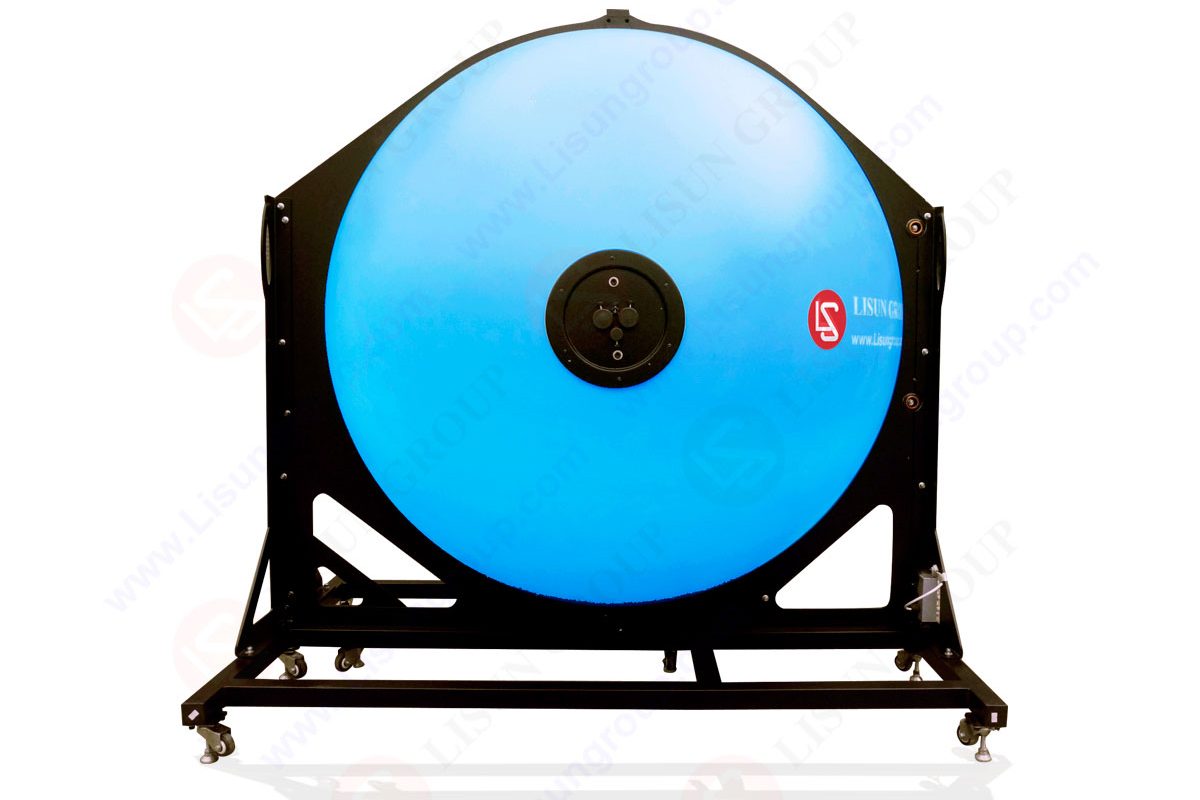

Entegre küre: Işık kaynaklı küre

Meta Açıklaması:
Entegre küreler tarafından üretildi LISUN çok amaçlı kullanılmaktadır. Bu makale, çeşitli uygulamalarını anlamanıza yardımcı olacaktır.

An entegre küre (Ulbricht küresi olarak da bilinir), içi dağınık beyaz yansıtıcı bir kaplama ile kaplanmış içi boş küresel bir boşluktan oluşan optik bir bileşendir. Giriş ve çıkış portları için küçük bir delik ile donatılmıştır. "Işık kaynağı olan bir küre" olarak da bilinir. İlgili özelliği, tek tip bir saçılma veya yayılma etkisidir.

Yansıma ölçümleri için entegre bir küre kullanma
An entegre küre birçok yansıtma uygulaması için mükemmel bir araç olabilir. Bir yansıma probundan daha geniş bir toplama alanı sağlar. Numune ve aydınlatma kaynağı arasında sabit bir ölçüm geometrisi sağlamak için mükemmel bir araçtır. Küreye dağınık aydınlatma sağlayan dahili bir ışık kaynağına sahiptir.

Ayrıca, 8 derecede aydınlatmak için S bağlantı noktasına takılan bir fiber aracılığıyla harici bir ışık kaynağı da kullanabilirsiniz. Sekiz derecelik bağlantı noktasından veya r bağlantı noktasından toplayabilirsiniz. R'nin anlamı "referans"ve bu bağlantı noktası ayrıca bir optik fiberi spektrometredeki ikinci bir kanala bağlayabilir. Bu kanal daha sonra dahili ışık kaynağının kararlılığını izlemek için kullanılabilir.

Enstrümanın kurulumu
Kurulum için, etiketli örnek portu aracılığıyla spektrometrenizden bir fiberi entegre küreye takmanız yeterlidir. Bu, koleksiyon lifiniz olarak bilinir. Dahili bir ışık kaynağı kullanıyorsanız, entegre küreyi takın ve açın.

Ölçümler

Harici bir ışık kaynağı kullanıyorsanız, bunun yerine ışık kaynağınızdan gelen fiber girişini s bağlantı noktasından bağlayın. r portundan toplayın. IFP ref, aynasal yansımayı yakalamak için bir cam tutucu ile donatılmıştır. Açıldığında, kürenin yüzeyinde 8 derecelik bir boşluk oluşturur. s bağlantı noktasıyla aynı açı, tüm aynasal yansıma örneğiniz kaybolur. Yalnızca dağınık yansımayı ölçeceksiniz. Kapatıldığında boşluğu doldurur ve aynasal yansıma korunur ve ölçümünüze dahil edilir.

Referans ve numune ölçümleri için parlaklık kapanının aynı konumda tutulduğundan emin olun. Hangi ışık kaynağını kullanırsanız kullanın, ısınması için zaman tanıdığınızdan emin olun. Işık kaynağının kararlı bir çıkış ürettiğinden emin olun. Yüksek yansıtıcı aynasal yansıma için Stan SSH gibi numune yüzeyinize mümkün olduğunca yakın özelliklere sahip bir referans standardı kullanın. Düşük yansıtmalı yansıtıcı yansıma için STAN SSL veya dağınık yansıma için ws1 kullanın.

Karanlık ölçümü yaparken ışık kaynağı ile karanlığı almanız çok önemlidir. Böylece karanlık ölçümünüz tüm optik sisteminizi hesaba katar. Amaç, ışık kaynağı açıkken yansıtma portundan yüzde sıfır yansıma ile ölçmektir. Her iki yer

bağlantı noktası üzerinde çok düşük yansımaya sahip koyu renkli bir karo veya kürenin yansıma bağlantı noktasını dış ışığı olmayan karanlık bir kutuya veya karanlık odaya doğru çevirin.

Ölçümünüzün doğruluğunu geliştirmek çok önemlidir.

Bütünleştirici Kürenin Kullanımları
An entegre küre kaplama, oldukça dağınık bir yüzey sağlayacak şekilde iç yüzeyine uygun bir kaplama verilen küresel bir kabuktur. %95'in üzerinde çok yüksek bir yansıtıcılığa sahiptir; bu tür kaplamalar örneğin bariyer sülfat magnezyum oksit vb. kullanılarak mümkündür. LISUN ayrıca size esas olarak çok yüksek derecede dağınık bir yansıtma yüzeyi sağlayan bazı patentli yüzeyler sunar.

Düz bir çizgi bir ışık huzmesi gösterir. Tabii ki, bu tek renkli olabilen ve gerekli olmayan gelen ışıktır. Bu, tek renkli bir kaynaktan geldiği veya tek renkli bir madde kullanılarak tek renkli olan çok renkli bir kaynaktan geldiği anlamına gelir. Böylece, küresel yüzeye gelip düştüğünde, okla gösterildiği gibi tüm yönlere yansır.

Yüzeyin yüksek yansıtma özelliğinden dolayı, ışığın çoğu yansıtılacaktır ve takip ederseniz, belirli bir yönde yansıtılana ne olur. Tüm yönlere yansıyan kürenin başka bir kısmına düştüğünü tekrar fark edeceksiniz. Onlardan biri yine buraya geliyor ve bu noktada yansıyor. Birkaç yansımadan sonra esasen yansıtıcı numuneye düşer.

Bu nedenle, bu port veya bu delikten geçen ışık, kürenin bu özel konumunda küçük bir alanına düşüyor. Her yöne yansır ve yansıtıcı numunenin aldığı ışık her yönden gelir. Radyasyon ışığı daha fazla sayıda yansımaya uğrar ve bu yüzeye ulaşan tüm yönlere entegre olur.

Sonuç olarak, tüm yarım küreden yayılan ve yayılan örnek üzerindeki aydınlatma elimizdedir. Bu nedenle yüzey, yarım kürenin tüm yarım küre yönleri boyunca gelen radyasyon tarafından açığa çıkar veya aydınlanır.

LPCE-2 (LMS-9000)Küre Spektroradiometre LED Test Sistemini Entegre Etme tarafından üretilmiştir LISUN tek LED'ler ve LED aydınlatma ürünleri için ışık ölçümü. LED'in kalitesi, fotometrik, kolorimetrik ve elektriksel parametreleri kontrol edilerek test edilir.

SSL ürünlerini test etmek için entegre bir küre ile donatılmış bir dizi spektroradyometre kullanılmasını önerir. The LPCE-2 sistem ile uygulanır LMS-9000C Yüksek Hassasiyetli CCD Spektroradiometre veya LMS-9500C Bilimsel Sınıf CCD Spektroradiometre.

Bu entegre küre tarafından üretilmiştir LISUN ve satışa sunulmuştur. Resmi web sitesini ziyaret ederek daha fazla ayrıntıyı keşfedebilirsiniz.

Sık Sorulan Sorular
S: Bir bütünleştirici kürenin kullanımı nedir?

C: Entegre bir küre, elektromanyetik radyasyonu tamamen harici bir kaynaktan optik cihaza toplar. Bu radyasyonları genellikle akı ölçümü veya optik zayıflama için toplar. Radyasyon, yansıtıcı duvarlara çarparak bütünleştirici bir küreye verilir. Ek olarak, çoklu dağınık yansımalara maruz kalır.

S: LPEC-2 (LMS-9000) dışında başka sürümler de var mı?

C: Evet, resmi web sitesinde küreleri entegre etmenin birden fazla versiyonu bulunmaktadır. LISUN. Resmi web sitesini ziyaret ederek her ürünün detaylarını keşfedebilirsiniz.
