Modern güç dağıtım şebekeleri, elektrikteki ani değişikliklere tepki verirken arıza yapmayan koruyucu cihazların kullanımına dayanmaktadır. Bu geçici olayların kaynağı yıldırım, yüksek endüktanslı yüklerin anahtarlanması, şebeke gürültüsü, kondansatör bankasının enerjilendirilmesi veya ekipman arızaları olabilir. Dağıtım şebekesindeki aşırı gerilim koruma elemanları, izolasyon sistemleri, parafudurlar, devre kesiciler ve röle onarım ekipmanları, bu tür kısa ama dramatik voltaj patlamalarına dayanabilme özelliğine sahip olmalıdır. Laboratuvar kontrolü dalgalanma jeneratörleri Bu tür performansların doğrulanmasının anahtarı, gerçekçi bozulma modellerinin tekrarlanabilir koşullar altında üretilmesidir.
Gerçek sistemlerde, geçici olaylar neredeyse hiç homojen değildir. Yıldırım çarpması daha dik voltaj dalga biçimlerine neden olurken, kapasitör anahtarlaması daha yavaş ancak yüksek enerjili ani yükselmelere yol açar. Ani çalıştırma yapan endüstriyel makineler tekrarlayan bozulmalara neden olur. Güç dağıtım koruma cihazlarının bu tür olayların farkında olması, bu enerjiyi emebilmesi ve bozulmadan tepki verebilmesi gerekir. Ani yükselmelerin simülasyonu, mühendislerin ekipmanlar sahada monte edilmeden önce bu yetenekleri görmelerini sağlar.

Koruma mühendisliğinde aşırı gerilim simülasyonunun amacı

İş istasyonlarındaki hassas ekipmanlarla temas etmeden önce enerjiyi iletmek veya tersine çevirmek için koruyucu ekipmanlar mevcuttur. Bu işlevlerin her biri, kontrollü aşırı gerilim darbeleri kullanılarak yapılan aşırı gerilim simülasyonu ile kontrol edilir. Bu tür bir doğrulama yapılmadığı takdirde, ekipman düşük kapasiteli çalışma modlarında sorunsuz çalışabilir, ancak öngörülemeyen geçici etkileşimlerde arızalanabilir.
Darbe dalgalanma test cihazı, yükselme süresi, maksimum voltajlar ve düşüşler açısından tam olarak tanımlanmış bir dalgalanmanın dalga biçimlerini kopyalayan bir cihazdır. Bu, mühendislerin yalnızca dayanım kapasitesini değil, aynı zamanda koruyucu cihazların çalışma sırasını da test etmelerini sağlar. Üreticiler gibi LISUN Elektrik güvenliği testlerinde yüksek tekrarlanabilirlik sağlayan, kalibre edilmiş aşırı gerilim koruma sistemi sunarak, elektriksel geçici davranışların yaklaşık değerler yerine doğru şekilde ölçülmesini sağlıyoruz.

Yalıtımın dayanıklılık ve bozulma özelliklerinin değerlendirilmesi

Geçici gerilimlerin ilk önlenmesi genellikle yalıtımla sağlanır. Kablolar, sargılar, burçlar ve konektör gövdeleri, yüksek elektriksel gerilim değişimlerine karşı dayanıklı olmalıdır. Sürekli AC veya DC testleri, gerilimdeki ani artış altında yalıtımın davranışını göstermede yetersiz kalır. Aşırı gerilim koruma ekipmanı, standartlaştırılmış 1.2/50 ms darbe gibi dalga biçimlerinin üretilmesiyle dinamik olarak gerilime maruz kalır. Gerilim hızla arttıkça, elektrik alanları mikroskobik deliklerin, çatlakların ve malzeme sınırlarının bağlarında yoğunlaşır.
Bu test, yalıtımın geçici bir durumun ardından toparlanabildiğini veya iç kısmi deşarjların bir arıza yoluna dönüştüğünü gösterir. Aşırı gerilim jeneratörleri, arızanın tam olarak hangi voltajda meydana geldiğini, enerjinin nereye odaklandığını ve arıza modelinin üretim kusurlarına işaret edip etmediğini belirler.

Aşırı gerilim koruma cihazlarının ve parafudurların doğrulanması

Aşırı gerilim koruma cihazları (SPD) ve parafudurlar, anlık gücü emmek üzere tasarlanmıştır. Ancak kağıt üzerinde belirtilen değerler, gerçek koşullar altında gerçek tepkilerin özelliklerine benzer olmalıdır. Aşırı gerilim testi, kelepçelerin davranışının, fazlar arasındaki tepkilerin homojenliğinin ve enerji dağılımının kararlılığının analizinden oluşur.
Geç devreye giren bir koruyucu cihaz, dağıtım devrelerinden çok fazla geçici enerji akışına neden olur. Bunlardan erken tetiklenenlerden biri, yukarı akış kesicilerini aşırı yükleyen kısa devre görevi görebilir. Aşırı gerilim jeneratörleri, birden fazla devrede çalışma eşiklerinde tutarsızlık olmamasını sağlamaya yardımcı olur. Yaşlanma davranışı, darbe testinde de kendini gösterir.

Geçici durumlar altında röle ve devre kesici koordinasyonu

Modern dağıtım şebekelerinde dijital koruma röleleri ve devre kesicilerin kullanımı çok önemlidir ve ani gerilim yükselmeleri durumunda uygun şekilde davranmaları gerekir. Gerilim sinyallerini ölçerek ve anında müdahale ederek, röleler gerilim seviyelerini izler. Devre kesiciler arızaları yalnızca talep üzerine giderir ve bu durumda geçici durum algılamasıyla aynı zamana denk gelmeleri gerekir.
Yüksek enerji olayları sırasında devre kesicilerin kendileri bile fiziksel olarak hasar görmemelidir. İçlerindeki ark söndürme odaları, geçici olaylarda yüksek elektriksel gerilime maruz kalır. Bu koşullar, hassas jeneratörlerde güvenli bir şekilde ve kontrollü bir ortamda yeniden oluşturulur. Mühendisler, en yüksek geçici gerilimler altında devre kesici açılma hızını ölçerek, çalışma mekanizmalarının döngüden döngüye tutarlı olabileceğini doğrularlar.

Transformatör ve sargı koruma analizi

Transformatörler, ani gerilim yükselmeleri sırasında ağır gerilmelere maruz kalırlar. Gelen dalga formunun sargılara eşit olmayan şekilde bağlanması, sargılar arasında elektrik alanının yoğunlaşmasına yol açar. Gerilim yükselme jeneratörleri, yıldırım darbesine dayanma kapasitesinin, izolasyon koordinasyon parametrelerinin ve sargılar arası gerilim davranışının belirlenmesinde kullanılır.
Çoğu durumda, transformatör sargısı normal koşullarda kararlı görünebilir, ancak geçici olarak hızla artan gerilimlerde yalıtımın bozulmasıyla arızalanabilir. Ortaya çıkan salınım modelleri, elektriksel rezonans davranışı ve sönümleme özellikleri mühendisler tarafından analiz edilir. Bu parametreler, sahada kullanıma uygun bir sargı geometrisi ve yalıtım kalınlığı arasında karar vermeyi sağlar. Kalibre edilmiş bir darbe dalgalanma test cihazı ile yapılan testlerin sonuçları, yalnızca teorik modellemeye kıyasla çok daha doğrudur.

Aşırı gerilim etkisi altında kablo tertibatı ve konektör güvenilirliği

Uzun mesafeli iletimlerde, güç kabloları, konektörler ve sonlandırıcılar voltaj dalgalanmalarına maruz kalır. Bu bileşenler toz kirliliğine, nem girişine ve eski izolatörlere karşı daha hassastır. Dalgalanma testi, kısmi deşarj kanalları oluşmadan konektör gövdelerinin ve kablo dielektrik katmanlarının tepe voltajlarına karşı direncini belirler.
Anlık dalga formu, metal kenarları tutan veya yalıtım düzensizliğine sahip konektörlerle çalışır. Zayıf bir nokta olması durumunda, ani akım odak alanları oluşturur ve bu da mikroskobik geçitleri yakabilir. Bu test, kablo düzeneklerinin aşırı koşullar altında stabil kalmasını sağlayarak gelecekteki yer altı ve yer üstü kurulumlarında arızaların oluşmasını önleyecektir.

Dalga biçimi şekillendirmenin ve tekrarlanabilirliğin önemi

Dalga formu doğruluğu, aşırı gerilim testinde doğru bir yöntemdir. Bu nedenle, yanlış başlangıç ​​veya bitiş zamanına sahip bir dalga formu, gerçek saha koşullarını yansıtmaz. Aşırı gerilim jeneratörleri, koruma cihazlarının gerçekçi elektriksel strese maruz kalmasını sağlayacak şekilde darbeler üretir.
Tekrarlanabilirlik, partiler arasında ölçüldüğünde performansın tutarlılığını garanti eder. Dalga biçimi çok yüksek bir frekansta değişirse test sonuçları güvenilir olmaz. Kalite sistemleri, örneğin şu şirketler tarafından üretilenler gibi, bu sorunu çözer: LISUN Uzun süreli kullanımdan sonra bile dalga biçimlerinin doğruluğunu sağlayan dahili kalibrasyon sistemlerine sahiptir. Bu kararlılık, mühendisler tarafından malzemeleri, yalıtım tasarımlarını, koruyucu cihazları ve anahtarlama sistemlerini uzun süreler boyunca karşılaştırmak için kullanılır.

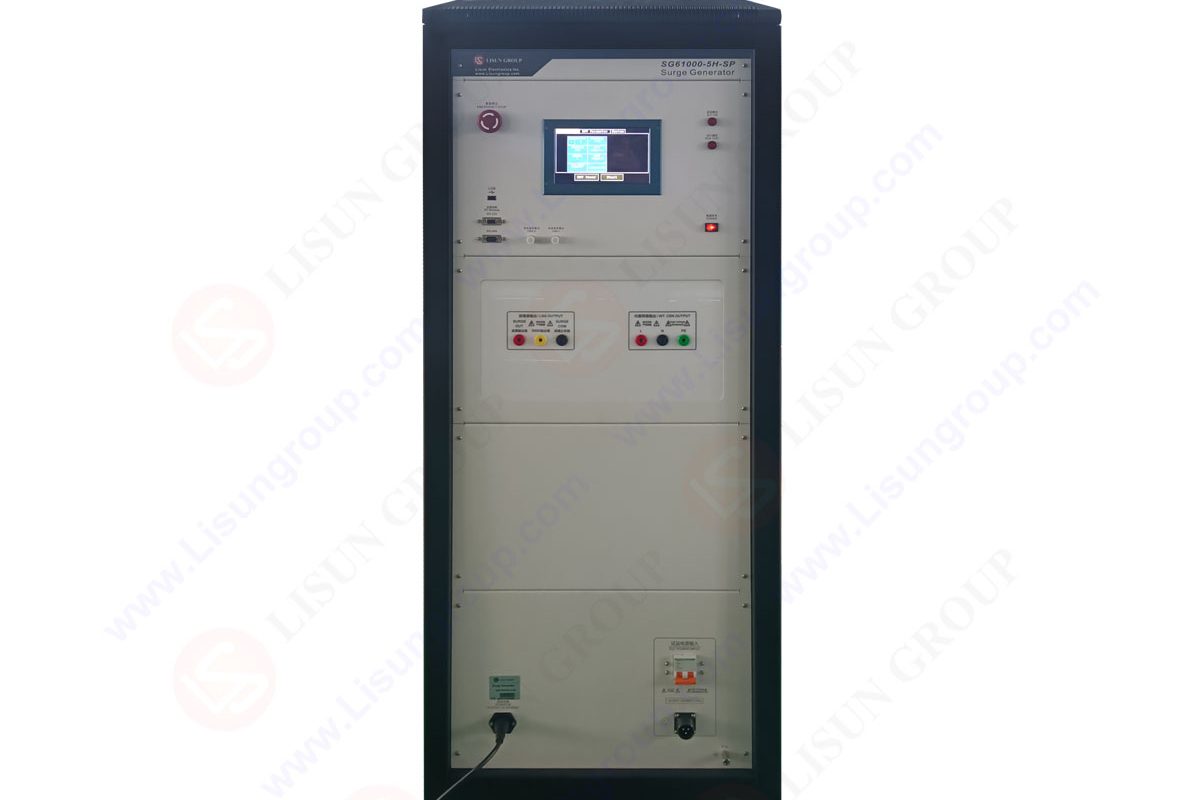

Şekil: Aşırı Gerilim Jeneratörü

Ürün sertifikasyon çerçevelerine entegrasyon

Ürünlerin onaylanmasından kısa bir süre önce ani gerilim performansı dokümantasyonu, çoğu elektrik güvenliği standardında zorunludur. Yıldırım darbe testi, anahtarlama ani gerilim testi ve kombinasyon dalga testi gibi çeşitli ani gerilim testleri, ulusal ve uluslararası sertifikasyon programlarında sıklıkla gereklidir. Ani gerilim jeneratörleri, üreticilerin bu ihtiyaçları iyi bir şekilde karşılamasını sağlar.
Laboratuvar kontrollü darbe testleri, saha gözlemlerinde ani gerilim dalgalanmalarının tahmin edilemez olması nedeniyle sertifikasyon kuruluşları için de önemlidir. Bir yıldırım mevsiminde koruyucu bir cihaz çalışmaya devam ederken, bir sonraki mevsimde arıza yalnızca dalga biçimlerindeki bir farklılıktan kaynaklanabilir. Laboratuvar simülasyonu ile bu rastgelelik ortadan kaldırılır ve güvenilirlik sağlanır.

Sonuç

Yüksek enerjili elektrik dalgalanmalarına dayanabilen bileşenler için güvenilir güç dağıtımı önemli bir husustur. Bileşenlerin yalıtım dayanımını, rölenin tepkisini, parafudrunun sıkıştırma davranışını, devre kesicinin koordinasyonunu, transformatörün sargılarının bütünlüğünü ve kablonun dielektrik dayanıklılığını doğrulamak için gereken kesin dalga biçimleri, laboratuvar kalitesinde testlerde bulunur. dalgalanma jeneratörleri.
Kalibre edilmiş darbe dalgalanma test cihazı, özellikle tanınmış üreticiler tarafından sunulan kombinasyonlar, örneğin: LISUNBu sayede mühendisler, dağıtım bileşenlerinin koruma kapasitesini doğru bir şekilde anlayabilirler. Bu öngörücü doğrulama, saha arızalarını ortadan kaldırır, güvenlik gereksinimlerine uyulmasını garanti eder ve güç altyapısının dayanıklılığını artırır.
