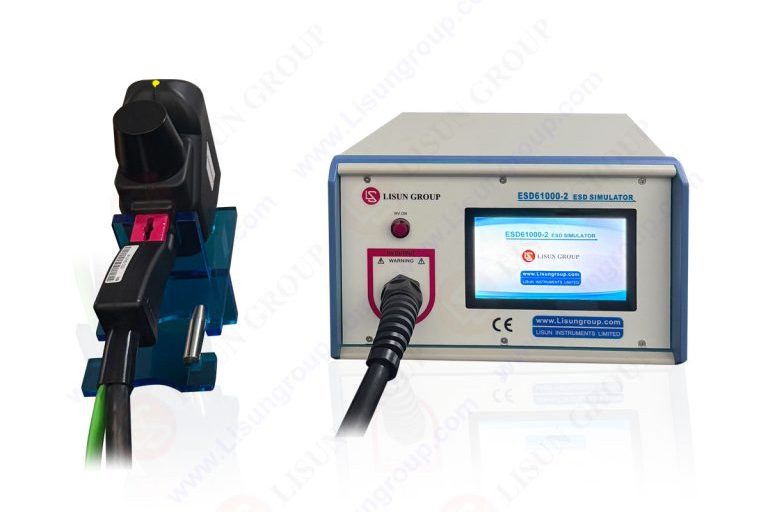

LED aydınlatma, akıllı armatürler ve gelişmiş kontrol sistemlerinin hızla yaygınlaşması nedeniyle aydınlatma ürünleri her zamankinden daha karmaşık hale geldi. Bu sistemler, elektrostatik deşarja karşı çok hassas olan mikrodenetleyiciler, sürücüler, iletişim modülleri, dokunmatik arayüzler ve güç elektroniği içerir. Bu nedenle, ESD simülatör silahları Üreticilerin güvenilirlik ve uyumluluk testlerinde ihtiyaç duyduğu temel ekipmanlar olarak kabul edilirler. Mühendisler bir aydınlatma testi gerçekleştirirken, kurulum, bakım veya günlük kullanım sırasında meydana gelen gerçek dünya deşarj olaylarını yeniden üretmek için ESD jeneratör tabancası kullanılır.
Bu makalede, ışık testleri yapılırken ESD simülatör tabancalarının en iyi beş uygulaması ele alınmakta ve bu tür araçların kalite, dayanıklılık ve güvenliğin korunmasına nasıl yardımcı olduğu konusunda derinlemesine bir fikir verilmektedir.

Aydınlatma Sektöründe ESD Testinin Önemi

Aydınlatma sistemleri, elektrostatik deşarja neden olabilecek çeşitli gerçek yaşam koşullarına maruz kalır. Bir aydınlatma sistemi ayarlayıcısının, bir armatürü takarken veya bir kabloya dokunurken bir çalışana temas etmesi, anında binlerce volta neden olabilir. Bu deşarjlar kısa sürelidir (saniyenin kesri kadar) ve LED sürücülerdeki veya aydınlatma kontrol cihazlarındaki hassas elektronik aksamları bozabilir.
Bu nedenle, ESD testleri IEC ve ISO aydınlatma standartlarında zorunludur. ESD simülatör tabancaları doğru şekilde kullanıldığında, standartlarda bulunan şekli, yükselme süresini ve enerjiyi taklit edebilirler. IEC 61000-4-2Bu, öngörülebilir ve kaliteli testlerle sonuçlanır.

Herhangi bir aydınlatmanın en hassas bileşeni LED sürücüdür. AC gücünü, regüle edilmiş DC'ye dönüştürerek LED'lere aktarır. Elektrostatik deşarj, güç faktörü düzeltme aşamalarını, anahtarlama MOSFET'lerini, transformatörleri ve kontrol IC'lerini etkileyebilir.
Mühendisler sürücüler üzerinde test yaparken, sürücü kasasına, terminallere ve açıkta kalan metal noktalara hava basmak için bir ESD jeneratör tabancası kullanırlar. Bu, kontrol devrelerinin sıfırlanması, titreme, voltaj dalgalanmaları ve korumanın kapanması gibi sorunları teşhis etmek için kullanılır.
Kategorisine bağlı olarak, çoğu aydınlatma ürününün 8 kV'a kadar temas deşarjına ve 15 kV'a kadar hava deşarjına dayanıklı olması gerekir. Bu süreçte herhangi bir bağlantı kopması, devre tasarımında, topraklamada veya yalıtımda bir zayıflık olduğunu gösterir. Daha önceki laboratuvarlar, LISUN Tekrarlanan ESD olaylarında sürücü davranışının teşhisi daha kolay olduğundan, test sistemleri otomatik veri toplama özelliğine sahiptir.

Aydınlatma Kontrol Arayüzlerinin Güvenlik ve Güvenilirliğinin Test Edilmesi

Akıllı ışıklar dokunmatik paneller, uzaktan kumandalar, sensörler ve kablosuz modüller tarafından kontrol edilir. Kullanıcıların bu arayüzlerle çok fazla teması olması muhtemeldir, bu nedenle ESD'nin zarar görebileceği en uygun yerler bunlardır. Kapasitif dokunmatik anahtarlar çok hassastır, çünkü ESD sensör kalibrasyonunu bozabilir veya hatta algılama devrelerine kalıcı hasar verebilir.
ESD simülatör tabancaları kullanan kullanıcıların erişebildiği anahtarlara, metal çerçevelere ve noktalara doğrudan deşarj uygulanır. Test sırasında mühendisler, ışık reaksiyonunu, anahtarlama yapısını, iletişim kararlılığını ve yeniden başlatma modelini izler.
Yanlış tetikleme veya kilitlenmeler, ESD deşarjından kaynaklanabilir. Bu durum meydana geldiğinde, yazılım mühendislerinin yazılım filtreleme veya geri tepme mekanizmasını geliştirmeleri gerekir. Donanım tasarımcıları tarafından TVS diyotları, RC filtreleri veya geliştirilmiş koruma sistemleri kullanılması gerekebilir. ESD jeneratör tabancası, bu tasarım değişikliklerinin doğrulanmasına yardımcı olur ve aydınlatma kontrol arayüzü yüksek statik koşullara karşı stabildir.

Akıllı ve Bağlantılı Aydınlatma Sistemlerinde Güçlü İletişimin Sağlanması

Modern çağın aydınlatmaları Zigbee, Bluetooth, WiFi veya özel RF iletişim modülleriyle de desteklenebilir. Bu sistemler, bina ve ev otomasyonunda uygulama alanı bulur. ESD gürültüsü özellikle kablosuz modüllerde görülür. Tek bir saldırı, sistem belleğine zarar verebilir, ağ bağlantısını kesebilir veya hassas RF bileşenlerine zarar verebilir.
Mühendisler, antenlerin, iletişim portlarının, muhafaza kenarlarının ve kullanıcı arayüzlerinin içinde ve çevresinde deşarj sağlamak için ESD jeneratör tabancası kullanırlar. Sinyal bütünlüğünü, paket kaybını, gecikme süresindeki değişiklikleri ve bağlantıyı kontrol ederler.
Bu, sistemin iyi filtrelenip topraklanmadığının belirlenmesine yardımcı olur. ESD'nin iletişim kaybına neden olduğu durumlarda, mühendisler genellikle anten eşleştirme, RF modülünün yerini değiştirme veya PCB üzerindeki toprak referans dağılımını değiştirme işlemlerinde değişiklik yaparlar. Testlerde ESD simülatör tabancalarının kullanılması, akıllı aydınlatmanın insanların aydınlatmayla sık sık temas ettiği alanlarda işlevsel olmasını sağlar.

LED Armatürlerde Muhafaza ve Topraklama Etkinliğinin Değerlendirilmesi

Aydınlatma armatürleri, iç elektronik aksamların güvenliğini sağlamak için büyük bir mekanik özenle üretilmiştir. Metal ve plastik muhafazaların, vantilatörlerin ve topraklama vidalarının tümü ESD yollarına katkıda bulunur.
Mühendisler, muhafazaları vida delikleri, gövde dikişleri, reflektör kenarları ve montaj braketleri gibi çeşitli noktalardan test etmek için bir ESD jeneratör tabancası kullanır. Bu, boşaltılan enerjinin güvenli bir şekilde toprağa yönlendirilip yönlendirilmediğini belirlemeyi amaçlar.
Öte yandan, uygunsuz topraklanmış veya tasarlanmış bir muhafaza, enerji ESD'sinin dahili bileşenlere ulaşmasına neden olduğunda, mühendislerin muhafaza kalınlığını, iletken kaplamayı veya daha iyi topraklama kayışlarını gözden geçirmeleri, artırmaları veya azaltmaları gerekebilir. Bu düzeyde bir test, olumsuz çevresel faktörlerin statik birikme olasılığını artırdığı sokak aydınlatması, projektörler, endüstriyel aydınlatma ve dış mekan aydınlatmasında gereklidir.

Tekrarlanan ESD Stres Testi ile Uzun Vadeli Dayanıklılığın Doğrulanması

Aydınlatma ürünleri genellikle binlerce anahtarlama işlemine ve uzun saha ömrüne maruz kalır. Uzun vadeli dayanıklılığı test etmek için mühendisler, ESD simülatör tabancalarıyla simüle edilmiş ESD darbeleri kullanır. Bu test, yalıtımda azalma, koruyucu devrede bozulma veya EMI filtrelerinde performans kaybı gibi yalnızca kümülatif stres altında meydana gelen arızaları tespit eden bir testtir.
Uzun süreli ESD testleri, özellikle endüstriyel tesisler, spor stadyumları, depolar ve yaya alanlarında bulunan büyük aydınlatma sistemleri için önemlidir. Diğer laboratuvarlarda ise, yüzlerce darbe aralığı otomatik sistemler tarafından uygulanmaktadır.
Mühendisler, uzun vadeli test verilerini inceleyerek iyileştirme marjını hesaplayabilecek, tasarım toleranslarını değiştirebilecek ve aydınlatma ürününün gerçekten pazara sunulmaya hazır olup olmadığını bilebilecekler.

Tablo 1: Aydınlatma Standartlarında Yaygın ESD Test Seviyeleri

Test Türü	Ortak Voltaj Seviyeleri	notlar
Kontak deşarjı	4 kV, 6 kV, 8 kV	Metal yüzeylere doğrudan deşarj
Hava deşarjı	8 kV, 10 kV, 15 kV	Temas deşarjının mümkün olmadığı durumlarda uygulanır
Tekrarlayan olaylar	10 ila 500 darbe	Dayanıklılığı stres testinde kullanılır
Başarısızlık kriterleri	Sıfırlama veya kapatma yok	Ürün işlevsel kalmalıdır

Bunlar profesyonel EMC ve aydınlatma laboratuvarı durumlarında çok yaygın olarak kullanılır ve aşağıdakiler tarafından iyi desteklenir: LISUN ESD test ekipmanları.

Sonuç

Aydınlatma ürünlerinin performansını, güvenliğini ve uzun vadedeki kararlılığını test etmek için ESD simülatör tabancaları önemli araçlardır. Bu araçlar, çoğunlukla zayıf noktaları tespit etmek ve LED sürücü koruması, akıllı iletişim güvenilirliği ve muhafazaların topraklanması sağlayarak tasarımların kalitesini artırmak için kullanılmıştır. Dikkatlice test edilmiş ESD jeneratör tabancası Bir test protokolüyle birleştirildiğinde, mühendislere aydınlatma sistemlerinin gerçek dünya ve statik olaylar karşısındaki kararlılığı konusunda faydalı bilgiler sunabilir. Aydınlatma elektroniğinin karmaşıklığı arttıkça ve akıllı bir sisteme sahip olma baskısı arttıkça, ESD değerlendirme ürünü, çalışma ömrü boyunca her zaman güvenli, güvenilir ve uyumlu kalır.
