Fotometrik testler, ışık üreticileri, LED modül üreticileri, otomotiv lamba üreticileri, ekran üreticileri ve mimari aydınlatma üreticileri için hala kritik bir ihtiyaçtır. Işık yayılım deseninden bağımsız olarak ışığın her yerde homojen olduğu bir alan olmadan, ışık akısını tanımlamak ve hatta spektral güç dağılımını ölçmek mümkün olmazdı. entegre küre Bu amaç göz önünde bulundurularak yaratılmıştır. Küre, ışığı yalnızca hareket ettiği yönde ölçmek yerine, ışın şekline, mercek yönüne veya armatür geometrisine bakılmaksızın toplam akı analizini mümkün kılan tüm yönlerdeki ışığı ölçer.
Günümüz aydınlatma sistemleri, oldukça yönlü bir ışın, sonlu optik şekil ve çoklu çip yapıları sunmaktadır. Işığın doğrudan ileri yönde algılandığı durumlarda, sonuçlar dedektörün konumuna bağlı olarak farklılık gösterir.

Düzgün ışık dağılımının önemi

Her ışık kaynağının uzamsal bir dağılımı vardır. Geleneksel lambalarda olduğu gibi, ışık her yöne yayılır, ancak reflektör geometrisi bile ışık çıkışını değiştirir. Bu değişken çıkış modellerinin eşitlenmesi artık güvenilir bilgi sağlamaz. Bu durum, özellikle farklı aydınlatma teknolojileri arasındaki karşılaştırmalarda sorun teşkil eder.
Tekdüzelik, ölçüm değerlerinin yönsel şiddeti değil, yayılan toplam ışığı yansıtmasını da sağlar. Bilimsel olarak, entegre küre, dedektör yüzeyini kaplayan ışımanın, monte edildiği kaynağın konumuna bağlı olmamasını sağlayan bir Lambert dağılımı oluşturur. Tekdüze bir dağılım grafiğinin yokluğunda, dedektör çıkışı değişerek yanlış akı değerleri sağlayacaktır.

Bütünleştirici kürenin iç yapısının temel yapısı

Bir entegre kürenin iç yüzeyi, çok yansıtıcı bir malzeme ile difüzif olarak kaplanmıştır. Kaplama sadece parlak olmakla kalmamalı; ışınları birkaç kez yansıtmalı ve böylece yönlü bir davranış oluşmamalıdır. Özel yansıtıcı kaplamalara dahil edilen mikro yapılı parçacıklar, spektral enerjiyi düzensiz bir şekilde emmezler. Yönlü yansıma, herhangi bir kaplama kusuru veya dumanlı alan tarafından üretilir ve sonuçları bozar.
İdeal bir küre, yansıyan radyasyonun istatistiksel olarak her yöne eşit olarak düştüğü anlamına gelir. Işık boşluğa girdiğinde, yoğunluktaki değişiklikler ortadan kalkana kadar tekrarlanır. Işık dedektöre ulaştığında, orijinal emisyonun yönü artık önemli değildir.

İntegrasyonun matematiksel olarak yön hatasını nasıl ortadan kaldırdığı

Radyometrik ortalama alma işlemi, bir entegre küre ile gerçekleştirilir. Işık iç kısma girdiğinde, bir kısmı emilim yoluyla kaybolur. Bu, işlemin birden fazla kez tekrarlanması durumunda enerjinin eşit olarak dağıldığı anlamına gelir. Matematiksel olarak, bu tür tekrarlanan saçılma, geometrik bir zayıflama dizisidir. Dedektör, zayıflamış ancak tamamen düzleştirilmiş bir dağılımı ölçer.
Optik entegre küreyi kullanışlı kılan da bu ortalama alma işlemidir. Zayıf yan emisyonlu güçlü bir ileri ışın işlemcisi, yine de tam çıkışlı olarak kabul edilebilir. Açısal dağılımın aksine, entegre küre toplam emisyonu biriktirir.

Bölme konumlandırmasının kritik rolü

Işık kaynağı dedektörü doğrudan aydınlatamayabilir, ancak entegre bir küre homojenlik sağlamaya çalışmalıdır. Bu kalkanın yokluğunda, ışığın bir kısmı dağılmadan önce dedektöre ulaşacak ve gerçek değerlerden daha yüksek okumalar kaydedecektir.
Bölme plakasının konumu, dedektörlerin boyutuna, port açıklığının büyüklüğüne ve kaynağın geometrisine bağlıdır. Bölme plakasının yanlış yapılandırılması, yerel sıcak noktaların ortaya çıkmasına ve homojenliğin bozulmasına neden olur. Modern sistemlerde, farklı numune boyutlarına uyacak şekilde ayarlanabilir koruma halkaları bulunur.

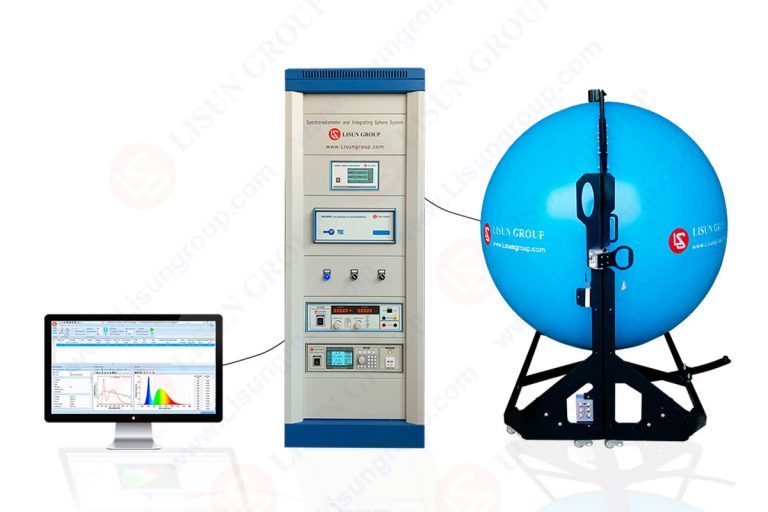

LPCE-2(LMS-9000)Yüksek Hassasiyetli Spektroradyometre Entegre Küre Sistemi

Port yerleşimi ve ölçüm tutarlılığı

Kaynağın yerleştirildiği konum önemlidir. Çok büyük açıklıklar yüksek enerji kaybına neden olur ve bu da düzgün dağılımı azaltır.
Dedektör portu ve giriş portu yönlendirilmiş olmalı, ancak karşılıklı olmamalıdır çünkü bu durumda yönlü iletim gerçekleşir. Yalnızca portlar uzamsal olarak ayrı olduğunda iç saçılma en uygun olur. LISUN Dedektörün yalnızca saçılan radyasyonu almasını sağlayacak şekilde, kutupsal hizalama kuralları prensibine göre küreler oluşturur.

Küre çapı ve homojenlik performansı

Dedektörün pozlamasından önce yapılan çok sayıda yansıma nedeniyle daha yüksek bir homojenlik derecesi oluşturduğu için küreler büyük olmalıdır. Küçük LED paketleri söz konusu olduğunda küçük küreler yeterlidir. Küre boyutu, reflektör tabanlı lambalar daha uzun ışın yolları geliştirdiğinden, büyük aydınlatma armatürlerinin doğruluğunu etkileyen önemli bir faktördür.
3000-10000 lümen aralığında, 1000 lümenin altında ise daha küçük küreler kullanıldığında aydınlatma düzeneğinde duvarlarda nem birikmesi ve kaplamada renk solması gözlemlenebilir. Geniş çaplı tasarımlar daha iyi ısı dağılımı sağlayarak kaplamanın performansını korur.

Kaplamanın yansıtıcılığının ölçüm üzerindeki etkisi

Pozlama dağılımı, yansıtıcı kaplamanın yansıtma özelliği tarafından belirlenir. Yansıtmanın artması, saçılma döngülerinin artmasına neden olur. Normal küre yüzey işlemleri, görünür frekanslarda %95'in üzerinde yansıtıcılığa sahiptir. Bir kaplamanın seçici emilimiyle spektral tepki değiştiğinde, ilişkili renk sıcaklığı değerlendirmesi etkilenir. Bu nedenle kaplama yaşlanması, kalibrasyona dayalı bir bakım parametresi sorunudur.
Kaplama bütünlüğü, entegre kürenin uzun vadede homojen alan davranışını ne kadar iyi simüle edeceğini belirler. Nem, toz veya çizikler birikmesi durumunda yansıma azalır ve homojenlik düşer.

İç difüzyon yoluyla tepki stabilizasyonu

Işık kaynağı açıldığında iç kısım hemen stabilize olmaz. Bu stabilizasyon süresi, PWM tabanlı modda çalışan LED'lerin ölçümü sırasında da önemlidir. Ortalama ışık çıkışının ölçülmesi ve tek seferlik bir değişimin ölçülmemesi için kararlı entegrasyon gereklidir.
Çevreleyen kürelerde, stabilizasyonu hızlandırmak ve konum bağımlılığını azaltmak için bir dizi dedektör bulunur. Bununla birlikte, toplam yanıt tutarlılığını korumak için dedektör çıkışlarını ilişkilendirmek amacıyla kalibrasyon gereklidir.

Kalibrasyon ve izlenebilirlik gereksinimleri

Işık kaynakları Fotometrik kalibrasyon, laboratuvarda sertifikalı değerlere göre izlenebilir ışık akısı çıkışına sahip ışık kaynaklarına (diğer sistemler de olabilir) ihtiyaç duyar. Kalibrasyon, kaplama yansıtıcılığı azalması, port ve ekleme kayıpları, dedektör kayması ve saçılma değişikliklerinin telafisini sağlar. Optik entegre küre sadece ışık akısı değil, ilişkili renk sıcaklığı tahmininde de kullanıldığı için kalibrasyon sürecinde çeşitli spektral bölgeler dikkate alınır.
Günümüzde kullanılan sistemler, dedektörün referans aydınlatma izlerini aldığı otomatik spektral kalibrasyon yöntemini kullanmaktadır. Farklı LED türlerindeki spektral dağılımlara rağmen, kalibrasyondan sonra ürün testleri hala güvenilirdir.

Tekdüze küre davranışına bağlı uygulamalar

Işık akısı derecelendirmesi, LED paket üreticileri tarafından kullanılan küreler ile yapılır. Sistem, her bir LED ünitesini ölçer ve ardından performansına göre sınıflandırır. Bu, LED'lerin ışık çıkışı, renk doğruluğu ve spektral imzası partiler halinde eşleştirildiği için çok önemlidir.
Büyük lambaların üreticileri, reflektörlerin entegrasyon aşamasında montaj sonuçlarını test etmek için küreler kullanırlar. Konsantre koruyucularda difüzör, optik lens ve prizmatik kapaklar kullanılabilir. Küre testi, optik difüzyonun verimli akının toplamını azaltmadığını doğrular.
Mimari çalışmalarda ışık, tasarımlar nedeniyle ışık kaçışındaki değişiklikten dolayı dekoratif armatürleri onaylamak için küreler kullanır. Otomotiv aydınlatma modülleri, toplam ışık emisyonunu ölçmek ve ışın kontrolünü bağımsız olarak değerlendirmek için küre tabanlı olarak analiz edilir.
Tıbbi cihaz üreticileri, cerrahi sistemlerin ve el tipi dedektörlerin aydınlatmasını ölçmektedir. Optik doğruluk, tıbbi kullanımda güvenli aydınlatma seviyelerini sağlamanın bir yoludur.

Sonuç

Modern entegre küre Modern bir entegre kürede, ışık, küresel ve iyi tanımlanmış, yüksek yansıtıcı özelliğe sahip bir boşluktan ışınların birden çok kez saçılmasıyla düzgün bir şekilde dağıtılır. Elde edilen veriler, yönsel yoğunluk yerine gerçek toplam akıyı verir; bu da verimli verimlilik analizi, kromatik çalışma, spektral yaşlanma tahmini ve paket ve bölmelerin ayrıştırılmasını sağlar. Yönsel sapma, optik entegre kürelerde istenmeyen bir özelliktir ve bu nedenle LED'lerin, fotometrik laboratuvarların ve düzenlenmiş ürünlerin sertifikasyonunun yanı sıra küçük ölçüm değişikliklerinin bir mühendisin karar verme sürecini etkilediği gelişmiş araştırma tesislerinde hayati önem taşır.
