Darbe Gerilimi Test Cihazı Nedir? — Geçici Girişim Simülasyonu ve EMC Testinin Analizi

Özet
Yıldırım düşmesi ve şebeke anahtarlama işlemleri nedeniyle oluşan geçici aşırı gerilimler ve aşırı akımlar, elektrikli ve elektronik ekipmanların güvenilirliğini tehdit eden kritik faktörlerdir. darbe gerilim test cihazı (Ayrıca aşırı gerilim jeneratörü olarak da adlandırılır) bu tür yüksek enerjili geçici girişimleri simüle etmek ve ekipman portlarının dayanma kapasitesini değerlendirmek için kullanılan temel bir elektromanyetik uyumluluk (EMC) test cihazıdır. Bu makale, aşırı gerilim testi için uluslararası standardı (IEC 61000-4-5), standart kombinasyon dalga biçimlerinin (örneğin, 1.2/50μs-8/20μs) fiziksel önemini ve kuplaj/ayırma ağlarının kilit rolünü sistematik olarak açıklamaktadır. LISUN SG61000-5 Makale, teknik bir örnek olarak seri aşırı gerilim jeneratörünü ele alarak, modüler tasarımının 30kV/15kA'ya kadar standart dalga formu çıkışı sağlamasını nasıl mümkün kıldığını analiz etmektedir. Entegre osiloskopu ve akıllı kontrolü sayesinde, yeni enerji ve endüstriyel kontrol gibi alanlar için hassas, verimli ve küresel standartlara uygun bir bağışıklık doğrulama çözümü sunmaktadır.

1. Giriş: Yüksek Enerjili Geçici Girişim – Ekipman Güvenilirliği Tasarımı İçin Ciddi Bir Zorluk
Karmaşık elektromanyetik ortamlarda elektrikli ve elektronik ekipmanların güvenilirliği, yalnızca kendi tasarımına değil, aynı zamanda elektrik şebekesinden gelen yüksek enerjili geçici bozulmalara dayanma yeteneğine de bağlıdır. Doğrudan/indüklenen yıldırım çarpmaları ve büyük yüklerin anahtarlanmasıyla oluşan ani gerilim darbeleri, ekipmanın nominal çalışma aralığını mikrosaniyeler içinde çok aşan geçici aşırı gerilimler ve aşırı akımlar üretebilir ve bu da bileşen arızasına, veri kaybına veya sistem çökmelerine yol açabilir. Bu nedenle, bir darbe gerilim test cihazı kullanarak kontrollü bir laboratuvar ortamında bu tür girişimleri aktif ve standart olarak tekrarlamak, bir cihazın elektromanyetik bağışıklığını değerlendirmek ve zorunlu uluslararası EMC düzenlemelerini karşılamak için önemli bir adım haline gelmiştir. Bu cihazın temel değeri, bir cihazın ani gerilim dayanım eşiğini bilimsel standartlara göre hassas bir şekilde ölçebilme yeteneğinde yatmaktadır; bu da sağlam ürün tasarımı ve pazara erişim için kritik veri desteği sağlar.

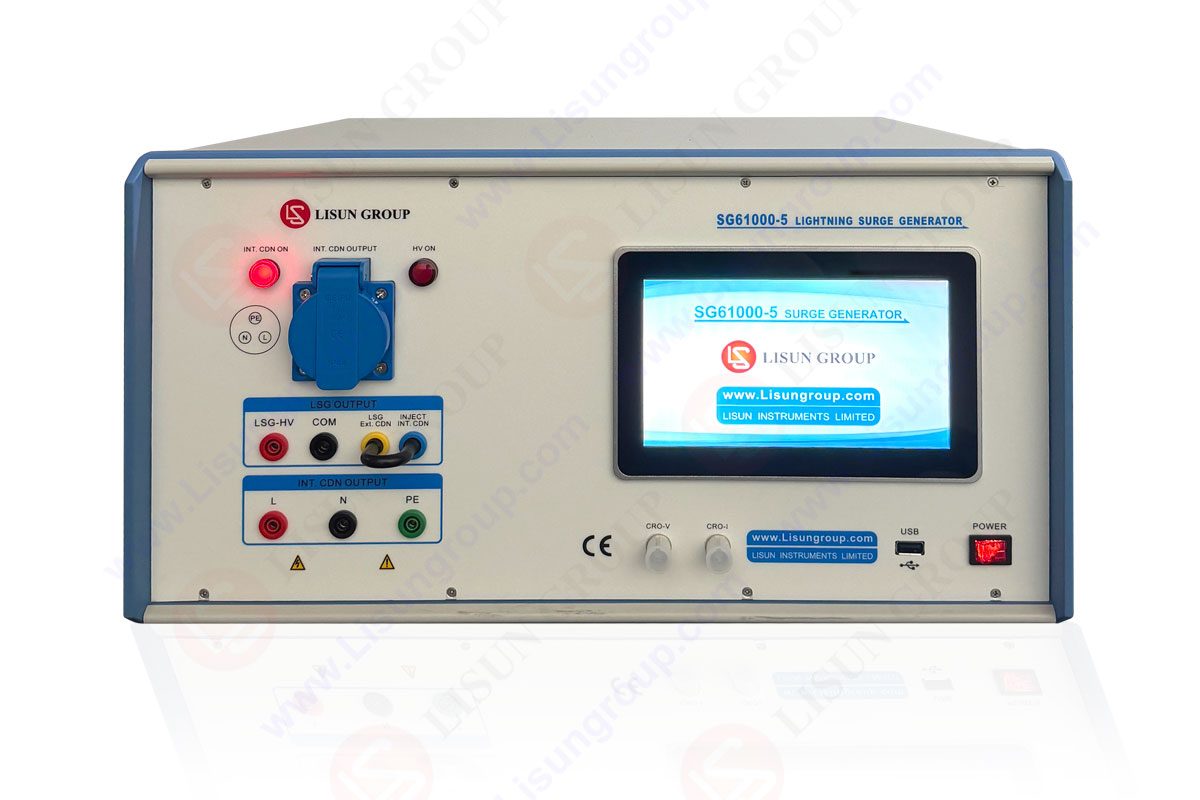

SG61000-5_Dalgalanma Jeneratörü

2. Ani Akım Bağışıklığı Testi: Standart Çerçeve ve Temel Teknik Prensipler
2.1 Standart Çerçeve ve Test Seviyeleri
IEC 61000-4-5 (Çin'de GB/T 17626.5 olarak aynı şekilde benimsenmiştir) aşırı gerilim bağışıklık testleri için yetkili uluslararası standarttır. Test dalga biçimlerini, ekipman performansını, test düzeneklerini ve şiddet seviyelerini kapsayan eksiksiz bir sistem oluşturur. Test şiddet seviyeleri (örneğin, Seviye 1 ila Seviye 4), ekipmanın kullanım amacına göre (iyi korunan iç mekanlardan zorlu endüstriyel alanlara kadar) seçilir. Aşırı gerilim, ekipmanın güç portlarına ve sinyal/iletişim portlarına ayrı ayrı uygulanmalıdır.

2.2 Standart Kombinasyon Dalgaları ve Fiziksel Önemi
Darbe gerilimi test cihazı basit bir yüksek gerilim darbesi üretmez, bunun yerine farklı yük empedanslarına etki eden gerçek ani gerilim dalgalanmalarının özelliklerini simüle etmek için standartlaştırılmış "gerilim-akım kombinasyon dalgaları" üretir. Standartlar esas olarak iki temel dalga formu çiftini tanımlar:
• 1.2/50μs – 8/20μs Kombinasyon Dalgası: Güç portu testlerinde kullanılır. Burada, 1.2/50μs (dalga cephesi süresi 1.2μs, yarı değere ulaşma süresi 50μs) açık devre gerilim dalga biçimidir; 8/20μs (dalga cephesi süresi 8μs, yarı değere ulaşma süresi 20μs) kısa devre akım dalga biçimidir. Bu kombinasyon, düşük voltajlı güç dağıtım sistemlerine yıldırım indüksiyonundan kaynaklanan tipik parazitleri simüle eder.
• 10/700μs – 5/320μs Kombinasyon Dalgası: Esas olarak iletişim portu testlerinde kullanılır. Açık devre gerilim dalgası (10/700μs) ve kısa devre akım dalgası (5/320μs) daha uzun sürelidir ve yıldırım enerjisinin uzun mesafeli iletişim hatları aracılığıyla ekipmana bağlandığı senaryoları simüle eder.

2.3 Bağlantı/Ayırma Ağlarının Kritik Rolü
Bağlantı/Ayırma Ağı (CDN), test uygulaması için vazgeçilmez bir bileşendir. Başlıca işlevleri şunlardır: • Aşırı gerilim darbesini Test Edilen Cihazın (EUT) belirtilen portuna bağlamak; • Aşırı gerilim enerjisinin kamu güç kaynağı şebekesine geri akmasını veya paralel bağlı diğer ekipmanları etkilemesini önlemek; • ve her test için tutarlı gerilim büyüklüğü ve dalga biçimi sağlayarak test tekrarlanabilirliğini ve karşılaştırılabilirliğini garanti etmek.

3. Teknik Entegrasyon ve İnovasyon SG61000-5 Seri Aşırı Gerilim Jeneratörleri
MKS LISUN SG61000-5 Bu seri, modern aşırı gerilim jeneratörlerinin yüksek entegrasyon, zeka ve operasyonel basitlik yönündeki eğilimini temsil etmektedir.

3.1 Tam Otomatik Dalga Formu Oluşturma ve Hassas Kontrol
Bu seri, temel uyumluluk testlerinden yüksek yoğunluklu doğrulamaya kadar geniş bir yelpazedeki ihtiyaçları karşılayan modüler bir tasarıma sahiptir. Temel yeteneği, standartlar tarafından belirtilen kombinasyon dalgalarını doğru bir şekilde üretmek ve kontrol etmekte yatmaktadır; voltaj ve akım çıkış doğruluğu ±%5, dalga formu parametre toleransları ise ±%20 içinde sıkı bir şekilde kontrol edilerek testlerin güvenilirliği sağlanmaktadır.

3.2 Entegre Ölçüm ve Görsel İşlem
Önemli bir teknolojik yenilik, voltaj/akım zayıflatıcı probların ve elektronik osiloskobun entegrasyonudur. Kullanıcılar, harici, hantal bir osiloskopa ihtiyaç duymadan, cihazın kendi LCD dokunmatik ekranında çıkış dalgalanma dalga biçimini doğrudan ve anında gözlemleyebilir ve dalga biçimi parametrelerinin standartlara (örneğin, 1.2/50μs, 8/20μs) uygun olup olmadığını anında doğrulayabilirler. Bu "ne görüyorsanız onu elde edersiniz" tasarımı, test sürecini büyük ölçüde basitleştirerek, operasyonel karmaşıklığı ve yapılandırma hatalı riskini azaltır.

3.3 Esnek Bağlantı Çözümleri ve Güvenlik Güvencesi
Bu ekipman, tek fazlı, üç fazlı güç kaynaklarının ve çeşitli iletişim hatlarının test ihtiyaçlarına uyum sağlayan çeşitli dahili ve harici kuplaj/dekuplaj ağlarını destekler. İsteğe bağlı aşırı gerilim test koruma cihazları (örneğin, PD-E01), özel test masaları ve izolasyon transformatörleri ile birlikte kullanıldığında, operatörleri ve yardımcı ekipmanları etkili bir şekilde koruyan eksiksiz ve güvenli bir test ortamı oluşturulabilir.

4. Temel Uygulama Senaryoları ve Seçim Kılavuzu
Darbe gerilimi test cihazı, son derece yüksek güvenilirlik gereksinimlerine sahip birçok alanda uygulama alanı bulmaktadır:
• Yeni Enerji Sektörü: Şebeke bağlantı güvenliğini sağlamak amacıyla fotovoltaik invertörlerin, enerji depolama dönüştürücülerinin ve şarj istasyonlarının şebeke tarafındaki ani akım etkilerine karşı dayanıklılıklarının test edilmesi.
• Endüstriyel Otomasyon: Üretim kesintilerini önlemek amacıyla karmaşık endüstriyel şebeke ortamlarında PLC'lerin, servo sürücülerin ve endüstriyel güç kaynaklarının güvenilirliğinin değerlendirilmesi.
• Bilgi ve İletişim Teknolojileri: Ağ altyapısının istikrarını sağlamak için anahtarlarda, yönlendiricilerde ve baz istasyonu ekipmanlarında bulunan iletişim portlarının aşırı gerilim koruma performansının doğrulanması.
• Tüketici Elektroniği ve Ev Aletleri: Uluslararası güvenlik sertifikalarında (örneğin, CE, UL) güç bağlantı noktaları için zorunlu olan aşırı gerilim bağışıklığı test gereksinimlerini karşılamak.

Seçim Önerisi: Kullanıcılar, test edilecek ekipman için geçerli endüstri standartlarına (örneğin, IEC 61000-4-5'te belirtilen test seviyeleri), maksimum çalışma voltajına ve test edilmesi gereken port tipine (güç hattı/iletişim hattı) bağlı olarak, ilgili çıkış voltajı/akım kapasitesine ve dalga formu kombinasyonuna sahip bir model seçmelidir. Ar-Ge ve zorlu ortam uygulamaları için, daha yüksek çıkış kapasitesine sahip modeller (örneğin, SG61000-5H diziler) dikkate alınmalıdır.

5. Sonuç
Özet olarak, darbe gerilim test cihazı Teorik standartlar ile mühendislik uygulamaları arasında köprü kuran, soyut "ani gerilim tehdidini" hassas bir şekilde ölçülebilen ve tekrar tekrar uygulanabilen standartlaştırılmış bir test gerilimine dönüştüren önemli bir araçtır. Modern test çözümleri, aşağıdakiler tarafından temsil edilmektedir: LISUN SG61000-5 Yüksek hassasiyetli dalga formu üretimi, entegre ölçüm ve akıllı kontrol özellikleriyle bu seri, test verimliliğini ve doğruluğunu önemli ölçüde artırmakla kalmaz, aynı zamanda bir cihazın geçici bağışıklık tasarımının derinlemesine değerlendirilmesini ve optimizasyonunu da mümkün kılar. Elektrikleşme ve dijitalleşmenin derin entegrasyonunun yaşandığı günümüz çağında, bu tür profesyonel test araçlarına yatırım yapmak ve bunları etkin bir şekilde kullanmak, küresel pazarda ürün rekabet gücünü sağlamak ve güvenilirlik konusunda kalıcı bir itibar kazanmak için çok önemli bir teknik güvencedir.
