Modern elektronikteki en öngörülemeyen arızalardan biri elektrostatik deşarjdır. Cihaz ne kadar küçük, hızlı ve yoğun olursa, bileşenlerin yüksek voltaj darbelerine dayanma yeteneği o kadar düşük olur. Bu da şunları sağlar: ESD testi Özellikle tüketicinin çeşitli ortamlarda güvenilirlik gereksinimi duyduğu durumlarda, ürün doğrulama sürecinde önemli bir aşamadır. ESD tabancalarının fiyat alternatiflerinin değerlendirilmesi gibi ekonomik faktörler de laboratuvarların kararlarını etkiler, ancak fiyat testin kalitesini belirleyen tek faktör değildir. Tekrarlayan deşarj işlemleri sırasında bir ESD simülatörünün sergilediği dalga biçimlerinin tutarlılığı, yükselme süresinin doğruluğu ve voltaj kararlılığı önemlidir. ESD61000-2 Bu ürün ailesi, dalga biçimi kayması veya kalibrasyon kaybı olmaksızın binlerce darbe boyunca istikrarlı, tekrarlanabilir ESD performansı gerektiren laboratuvarlarda çalışmak üzere tasarlanmıştır.
ESD olaylarının gizemi, yeni başlayanları şaşırtma eğilimindedir. Sadece birkaç nanosaniyelik bir deşarj bile, kilovoltluk potansiyel farkına, gigahertz frekanslarının çok ötesinde yüksek frekanslı akımlara ve komşu devrelere yayılan önemli miktarda elektromanyetik enerjiye neden olabilir. Bu etkilerin testlerde anlamlı olabilmesi için kontrollü bir seviyede tekrarlanması gerekir. Standardizasyon, her test olayının tekrarlanabilir bir dalga formu, tepe gerilimi ve akım düşüşü üretmesini sağlayabilir. Bunun yokluğunda, laboratuvarlar arasında ve hatta test oturumları arasında karşılaştırma yapmak imkansız olacaktır.

ESD testinin neden hâlâ zor olduğunu anlamak

ESD, iletken veya radyasyonlu EMC olaylarının aksine süreksizdir. İnsan faaliyetlerine, ortamın nemine, malzemelerin bileşimine ve topraklama kalitesine bağlı geçici bir olaydır. ESD akımları, 1 nanosaniye kadar kısa bir sürede hızla artar ve birkaç üstel zaman sabitiyle azalır. İstenen dalga biçiminin standardı şu şekilde belirlenir: IEC 61000-4-2 Tepe akımını, yükselme süresini (yaklaşık 0.8-1.0 ns) ve 30 ve 60 ns'deki ikincil kırılmaları belirten standart.
Kararlı bir dalga formu elde etmek için bu kadar katı zamanlama gereksinimleri, çok özel deşarj ağlarına ihtiyaç duyacaktır. Laboratuvarda nem değiştirildiğinde, hava boşluğunun bozulma özelliği de değişir. Bu nedenle, dalga formlarının kararsızlığını önlemek için ESD testleri nem kontrollü koşullara ve açıkça tanımlanmış topraklama yollarına dayanmalıdır.
Bir diğer zorluk ise voltaj kararlılığıdır. Dahili yüksek voltaj kapasitörleri ve dirençleri, deşarj devresi yaşlandıkça azalır. Etkin dirençleri veya kapasitansları, her deşarjdaki enerjiyi değiştirecek şekilde hafifçe değişebilir. Bu varyasyonları fark etmek için hassas bir akım probu gerekebilir, çünkü bunlar genellikle kullanıcı tarafından görülemez. Bu tür bir sapma kabul edilemez.

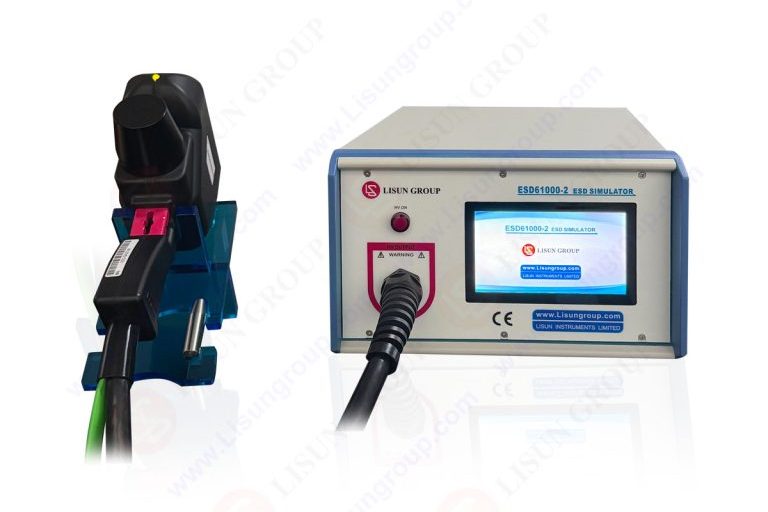

Şekil: ESD Testi

Ne ESD61000-2 dalga biçiminin tekrarlanabilirliğini sağlar

MKS ESD61000-2 Bu sistem, düzenli voltaj koşullandırması, kıvılcım aralığı kontrolü ve otomatik kompanzasyon mekanizmaları yoluyla bu belirsizlikleri en aza indirecek şekilde tasarlanmıştır. Tüm test darbelerinin IEC referans dalga formuna yakın olmasını sağlayarak deşarj ağını iyi kontrol edilen koşullar altında tutar.
Cihaz, stabilize edilmiş şarj devrelerine dayalı olarak yüksek voltaj çıkışı sağlamak üzere güçlendirilmiştir. Jeneratör, güç kaynaklarındaki değişimlerden veya bileşenlerin ısınmasından kaynaklanan voltaj dalgalanmalarını kabul etmek yerine, aktif geri besleme döngülerine ihtiyaç duyar. Bu döngüler, şarj enerjisini gerçek zamanlı olarak belirler ve çıkış voltajını düzenler. Bu yaklaşım, özellikle saatte birden fazla deşarjın çalışabildiği doğrulama laboratuvarı durumunda, uzun test seanslarıyla ilişkili sapmaları düzeltir.
ESD simülasyonunda kıvılcım aralıkları arasındaki mesafe kritik öneme sahiptir. Mikroskobik bir kayma bile ark gerilimi eşiğinde küçük değişikliklere ve yükselme süresinde değişimlere neden olur. ESD61000-2 Yüksek hassasiyetle işlenmiş elektrotlar içerir ve bu da geometrik tolerans hatalarını sınırlandırır. Eski laboratuvar sistemlerinde elektrotların yavaş korozyona uğradığı ve bunun da sessizce doğruluk kaybına yol açtığı bilinmektedir; malzeme bileşimi, bu modelin uzun vadeli sapma hatalarını önemli ölçüde azaltır.

Yüksek frekans kararlılığı ve akım dalga biçimi bütünlüğü

ESD simülasyonunun en zorlu kısmı, deşarj dalga formunun yüksek frekanslı içeriğini korumaktır. Gerçek hayattaki ESD olayları, hassas devreleri rastgele titreştiren çok yüksek hızlı geçici tepe noktalarına sahip genişletilmiş spektral içeriklere sahiptir. Bir simülatör, bilgisizlik nedeniyle bu tepe noktalarını ortadan kaldırdığında, test başarılı gibi görünebilir, ancak bu sadece iç hassasiyetlerin üzerini örten bir maskedir.
Bu, şu şekilde hallediliyor: ESD61000-2 Kablo empedansının kontrolü, deşarj ağlarının geometrisinin maksimize edilmesi ve yüksek hızlı anahtarlama özellikleri sayesinde, 30Ns ve 60Ns kontrol noktalarında ölçülen akım dalga biçimleri IEC şablonuyla yüksek korelasyon göstermektedir. Bu noktalar, mikrodenetleyici sıfırlamaları, kilitlenme durumları ve RF modülü kesintileri üzerinde etkileri olan enerji azalma alanları oldukları için gereklidir.
Teknik analizler, iletilen dalga biçimlerinde varyasyon bulunmasının nadir olmadığını göstermiştir. ESD61000-2 Referans eğrisinden en fazla birkaç yüzde puanı kadar değişen çoklu deşarj darbeleri. Bu kararlılık seviyesinde, başarısızlık veya başarı marjları genellikle minimum düzeyde olduğundan, uyumluluk kararları alınırken güven sağlanır.

Çevresel etkiler ve nem tepkisi

Nem, ESD davranışı için çok kritiktir. Kuru hava, arıza direncini artırır ve enerjik deşarjlara neden olurken, nemli hava direnci azaltır ve tepe voltajını düşürür. ESD test yönetmelikleri nem aralığını belirler, ancak yine de bir test odasında nemi dengelemek zor olabilir.
ESD61000-2 Deşarj güvenilirliği açısından ortamın durumunu kaydeden yerleşik bir izleme sistemine sahiptir. Bu gösterge, ortamı kontrol etmenin doğrudan bir yolu değildir; ancak, operatörlerin nemin dalga biçimlerinin özelliklerini ne zaman değiştirmesi gerektiği konusunda duyarlı olmalarını sağlar. Bu, özellikle iklimlendirme konusunda katı olmayan tesislerde değerlidir, çünkü ölçümlerdeki anormal farklılıklar yanlış yorumlanabilir.

Alaka LISUN uzun vadeli güvenilirliğin sağlanmasında mühendislik

Diğer üreticiler gibi LISUN Yoğun kullanımda işlevselliği hızla azalmayan ESD ekipmanlarının geliştirilmesine önemli yatırımlar yapılmıştır. Birçok laboratuvar, sertifikasyon döngüsü başına binlerce ESD darbesi uygulamaktadır. İç bileşenler zamanla ısınabilir, malzeme arayüzleri eskiyebilir ve kalibrasyon açısından az ya da çok doğru hale gelebilir. Zararlı etkenler LISUN Birikimli bozulmaları önlemek için termal olarak kararlı direnç malzemeleri, uzun ömürlü kapasitörler ve güçlendirilmiş elektrot düzenekleri kullanır.
Kalibrasyon işlemi şu şekilde gerçekleştirilir: LISUN Bu yöntem, bir dizi voltaj aracılığıyla gerçek dalga biçimi şeklini kalibre etmek için yüksek hassasiyetli akım ölçüm cihazları içerir. Bu, her şeyin doğruluğunu kontrol etmek için kullanılır. ESD61000-2 Cihaz, kullanım ömrü boyunca aynı şekilde çalışmaya devam eder. Mühendislikteki iyileştirmeler ayrıca yeniden kalibrasyon sıklığını düşürerek, kübik ESD tabancalarının fiyat farkları yüksek görünse de uzun vadeli işletme giderlerini azaltır.

Bağlantı, topraklama ve dolaylı deşarj yolları sırasında karşılaşılan zorluklar

ESD testlerinde en çok hafife alınan sorunlardan biri, jeneratör değil, test düzeneğidir. Topraklama empedansı, kablo konfigürasyonu, ekipman konumu ve operatörün kullanımı gibi faktörlerin hepsi etkilidir. Aynı şekilde, deşarj kablosunun yanlış yönlendirilmesi, yükselme süresi açısından tahmin edilemez sonuçlar doğurur.
MKS ESD61000-2 IEC test tezgahı gereksinimlerine uygun, kılavuzlu kurulum talimatlarına sahiptir. Yatay bağlantı düzlemleri, dikey bağlantı düzlemleri ve test edilen cihaz arasında makul bir mesafe korur. Cihaz, operatöre bağlı varyasyona kıyasla daha iyi tekrarlanabilirlik sağlar ve öznel hataların olasılığını en aza indirir.

Sonuç

ESD olayları nanosaniyeler mertebesinde gerçekleşse de, elektronik cihazlar üzerindeki etkileri yıkıcı olabilir. Bu olayların tam olarak yeniden üretilmesi için yüksek voltajlı bir jeneratörden daha fazlası gereklidir: dalga biçimlerinin kararlılığı, çevresel bilinç, dar bir kıvılcım geometrisi ve kararlı bir deşarj ağı. ESD testi mekanizmalar gibi ESD61000-2 Bu zorlukların üstesinden, çeşitli gelişmiş şarj devreleri, yüksek hassasiyetli elektrot işleme ve gerçek zamanlı dengeleme uygulamalarıyla gelin.
MKS ESD61000-2 IEC toleransları dahilinde her deşarjı gerçekleştirmek üzere tasarlanmış bir kararlılık ile çalışabilir; bu da ürünün uzun vadeli sağlamlığının anlamlı bir şekilde değerlendirilebileceği anlamına gelir. Diğer üreticilerle etkileşim, örneğin... LISUN Ayrıca, uzun ömürlü parçalar, kanıtlanmış kalibrasyon prosedürleri ve daha uzun kullanım döngüleriyle minimum hata sunarak güvenilirliği artırır. Bu arada, ESD tabancasının fiyatı, test laboratuvarlarının herhangi bir değerlendirmesiyle birlikte, uzun vadeli kararlılık, dalga formu hassasiyeti ve doğruluğu ile test konfigürasyonları arasında bir denge olarak düşünülebilir. Son olarak, düzenli ESD simülasyonu sadece buna uymak için değil, aynı zamanda cihazların gerçek hayattaki dayanıklılığını sağlamak için de gereklidir.
