Darbe voltajı üreteci Darbe testi, geçici koşullar altında yüksek gerilim ekipmanlarının izolasyon dayanımını test etmek için kullanılan temel araçlardan biridir. Kararlı durum testlerinin (AC veya DC) aksine, darbe testinde, yıldırım düşmesi, anahtarlama işlemleri ve elektrik sistemindeki arızalar tarafından üretilen geçici yüksek gerilim olayları yeniden oluşturulur. Bu olaylar çok kısa sürelerde ciddi elektriksel yüklere neden olur ve normalde izolasyon tasarım sınırlarını kontrol eder. Bu nedenle darbe testi, transformatörlerin, burçların, kabloların, şalt cihazlarının, parafudurların ve diğer yüksek gerilim ekipmanlarının kalifikasyonunun gerekli bir unsurudur.
Gerçek dünya laboratuvarlarında, darbe gerilimi üreteci genellikle EMC bağışıklık testi için kullanılan yüksek gerilim dalgalanma üreteciyle karşılaştırılır. Her iki sistem de geçici gerilimler üretse de, amaçlar ve dalga biçimlerinin doğası farklıdır. Yalıtım değerlendirmesi, ekipman bağışıklığı yerine, standart darbe şekillerinin dayanım kapasitesi ve akım bozulması davranışına odaklanmıştır. Darbe üreteçlerinin yapım şekli ve çalışma prensibinin ardındaki mekanizma, yalıtım dayanımı hakkında bazı yararlı veriler üretmek için hayati öneme sahip olacaktır.

Standart darbe dalga biçimleri ve jeneratör konfigürasyonu

Darbe gerilimi testi, geçici dünyadaki gerçekliği yansıtan standartlaştırılmış dalga biçimi tanımlarının kullanımına dayanmaktadır. En yaygın olanı, genellikle mikrosaniye cinsinden ifade edilen, dik bir ön zaman ve daha yavaş bir düşüş süresine sahip yıldırım darbe dalga biçimidir (tepeye 1.2 mikrosaniye ve yarı değere 50 mikrosaniye). Anahtarlama darbe dalga biçimleri, yıldırımın anahtarlama olaylarına benzediği ultra yüksek voltajlı cihazlarda uygulamaları olan daha uzun yükselme ve düşüş periyoduna sahip dalga biçimleridir.
Bu dalga biçimlerinin her biri, bir kapasitör bankasını belirli bir gerilime kadar şarj eden ve ardından dirençler ve kapasitörlerden oluşan bir dalga şekillendirme ağına deşarj eden bir darbe gerilimi üreteci tarafından oluşturulur. Bu düzenleme, darbenin ön ve arka kısımlarını düzenler. Marx jeneratör konfigürasyonlarının bu kadar popüler olmasının yaygın bir nedeni, son derece yüksek çıkış gerilimleri üretmek için deşarj sırasında nispeten düşük şarj gerilimlerini seri olarak kolayca biriktirebilmeleriydi.
Jeneratörlerin tasarımında, dalga biçimini bozan kaçak kapasitans, endüktans ve direnç dikkate alınmalıdır. Bu parazitik elemanlar, voltaj seviyelerindeki artışla birlikte daha da güçlenir. Bu nedenle, standart toleranslara uygun olarak iletilen darbenin sağlanmasında titiz bir fiziksel tasarım ve bileşen seçimi gereklidir. Bu durum, EMC darbe sistemlerini test etmek için kullanılan genel amaçlı yüksek voltajlı darbe jeneratörünün aksine bir durumdur. EMC darbe sistemleri, tekrarlama hızı veya otomasyon yerine, çok yüksek voltajda dalga biçimi doğruluğu açısından optimize edilmiştir.

Test devresi düzenlemesi ve ölçüm teknikleri

Yalıtımın dayanıklılığının belirlenmesi sadece bir darbe üretmekten ibaret değildir. Testlerin devre düzenlemesi, gerilimin dağılımını belirler ve devrenin arızasını tanımlar. Darbe gerilimi üreteci, korona ve kısmi deşarjı azaltmayı amaçlayan test kabloları aracılığıyla yüksek gerilim ekipmanına bağlanır. Etkin mesafe ve koruma, test nesnesinin dışında meydana gelebilecek ve sonuçları geçersiz kılacak atlamaları önler.
Bunlar genellikle kapasitif veya dirençli gerilim bölücüler kullanılarak yüksek bant osiloskoplarına göre ölçülür. Bu bölücüler kalibre edilmeli ve dürtü yanıtı tasarlanmalıdır (hızlı ön kısmı çok fazla takılmadan veya zayıflamadan yeniden üretmelerini sağlamak için). Mevcut ölçümler, arıza başlangıcının belirlenmesi veya atlama durumunda deşarj davranışı analizi için de uygulanabilir.
Topraklama ve toprak bağlantısı önemlidir. Topraklama veya geri devre, darbenin şeklini bozan yansımaları önlemek için düşük empedanslı ve keskin olmalıdır. Topraklama düzleminin ve bağlantının yetersiz topraklanması, toprakla ilgili ölçüm hataları ve test laboratuvarlarındaki güvenlik arızaları riski nedeniyle küçük fabrikalar için bir maliyettir. Empedans koşulunu belirlemek için bağlantı ağlarının kullanıldığı EMC aşırı gerilim testinin aksine, test serbest alan konfigürasyonlarına ve akıllı fiziksel geometriye bağlıdır.

Test prosedürleri ve yalıtım dayanımı değerlendirmesi

Darbe test prosedürleri, laboratuvarlar arasında karşılaştırılabilmeleri için standardizasyona tabi tutulur. Bir test dizisi örneği, genellikle gerekli test voltajına ulaşılana kadar artan voltaj seviyelerinde bir dizi darbe uygulanmasıyla devam eder. Yalıtım, kırılmadan önce belirli sayıda darbe etrafında merkezlenecek şekilde tasarlanır. Polarite, akımların gelişimini ve gücünü etkilediğinden, hem pozitif hem de negatif polariteli darbeler kullanılır.
İç arıza ve dış ark atlaması arasında değerlendirme kriteri açısından bir fark vardır. Bazı durumlarda, ekipmanı tahrip etmediği sürece havada veya yüzeylerde meydana gelen dış ark atlaması kabul edilebilir. Arıza, katı veya sıvı izolasyondaki iç arıza sonucu meydana gelir. Akustik sinyaller ve dalga formu analizi, olayın türünü belirlemede görsel incelemeye yardımcı olur.
Tekrarlanan darbelerin kullanımında da şartlanma gözlemlenir. Bazıları kuruma veya yük yeniden dağılımı sonucu ilk darbelerden sonra güçlenirken, diğerleri sürekli olarak bozulur. Dalga biçimlerinin parametrelerinin ve arıza davranışının tüm süreç boyunca belgelenmesi, yalıtımın kalitesi ve üretim sürecinin tutarlılığı hakkında bilgi verir.

Pratik zorluklar ve aşırı gerilim jeneratörleriyle karşılaştırma

Darbe gerilimi üretecinin çalıştırılması, EMC testlerinde yüksek gerilim dalgalanması üretecinin çalıştırılmasıyla ortaya çıkan sorunlardan farklı pratik sorunlar doğurur. Darbe sistemleri çok daha yüksek gerilim değerlerine sahiptir, genellikle daha düşük tekrarlama frekanslarına ve daha geniş güvenlik marjlarına sahiptir. Bu nedenle kurulum süresi ve operatörün bilgi birikimi önemli bir unsur oluşturur.
Dalga formu kontrolü daha zordur çünkü yüzlerce kilovolt seviyesinde özel bölücüler ve osiloskoplar gereklidir. Hava kırılma davranışı, nem, basınç ve sıcaklık gibi ortam koşullarına bağlıdır ve kaydedilmelidir. Gerilimlerin daha düşük olduğu ve ekipmanın kapalı olduğu EMC aşırı gerilim testlerinde değişkenler o kadar kritik değildir.
Bu değişiklikle birlikte kavramsal bir örtüşme ortaya çıkmaktadır. Darbe ve dalgalanma jeneratörlerinin her ikisi de enerjinin düzenlenmiş deşarjına ve dalga biçimlerinin şekillendirilmesine dayanmaktadır. Benzer tasarım felsefesi ve güvenlik fikirlerine sahip tamamlayıcı sistemler genellikle farklı laboratuvar ekipmanı tedarikçileri tarafından sağlanmaktadır. Bu tür şirketler şunlardır: LISUN Yüksek gerilim ve aşırı gerilim testleri sağlayarak, yalıtım değerlendirmesi ve EMC alanında faaliyet gösteren laboratuvarlara, gereklilikleri ihlal etmeden yardımcı olabilir.

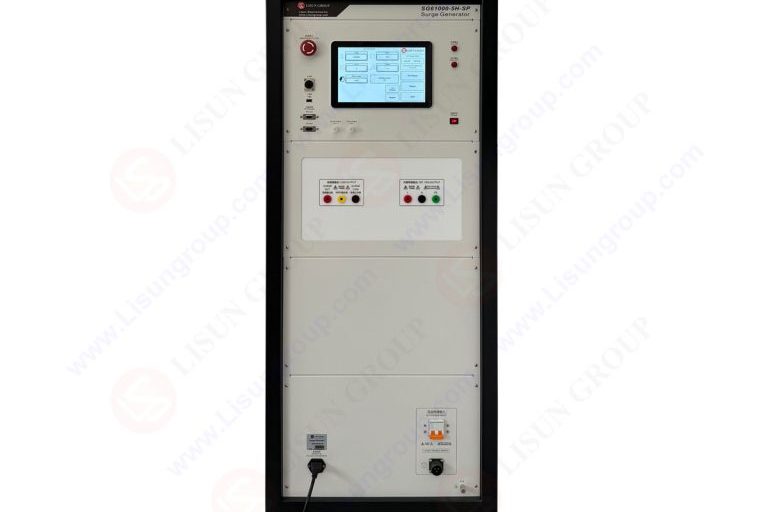

Şekil: Darbe gerilimi üreteci

İzolasyon koordinasyonu

Darbe gerilimi üreteçlerinin testleri, doğrudan izolasyon koordinasyonu karar alma sürecine dahil olur. Laboratuvarda belirlenen direnç, koruma cihazlarının seçiminde tasarım onayına ve güç sistemlerinin güvenlik marjlarına rehberlik eder. Test sonuçları, mühendisler tarafından makul bir maliyetle yeterli korumayı sağlamak amacıyla sistemlerin tahmini aşırı gerilim stresleriyle karşılaştırılır.
Bulgular kesinlikle genelleştirilmemelidir. Laboratuvar koşulları, hem kirlilik kaynaklı yaşlanmanın hem de mekanik stresin bir arada bulunduğu hizmet ortamlarından farklıdır. Bu nedenle, darbe testi uzun vadeli yaşlanma ve kısmi deşarj testlerinin yerini almaz, ancak onları tamamlar. Bu yöntemlerle, yalıtımların zaman içindeki performansına ilişkin çok geniş bir bakış açısı elde edilebilir.
Evrak işleri ve denetlenebilirlik gereklidir. Dalga formu parametreleri Test raporları, çevresel koşulları ve gözlemlenen davranışı içerir. Bu tür belgeler sertifikasyonda yardımcı olur ve ekipmanın yenilenmesi veya yükseltilmesi gerektiğinde başvurulan bir standart sunar.

Sonuç

Kullanılması darbe gerilimi üreteci Yüksek gerilim ekipmanlarında yalıtım dayanıklılığını ölçmede teknikler hala merkezde yer almaktadır. Standartlaştırılmış geçici gerilimlerin yeniden üretilmesiyle, kararlı durum testleriyle ulaşılamayan dielektrik davranışın yeniden üretilmesi sağlanır. Jeneratörün doğru konfigürasyonu, dikkatli ölçüm ve sonuçların ayrıntılı yorumlanması, gerçek yalıtım kapasitesini destekleyen sonuçların garantisidir. Prensip olarak yüksek gerilim dalgalanma jeneratörüne benzer olsalar da, darbe sistemlerinin dielektrik bütünlüğüne yönelik farklı bir amacı vardır. Titizlikle yapıldıklarında, yüksek gerilim güç altyapısının güvenli, güvenilir ve uygun maliyetli tasarımını desteklerler.
