Dalgalanma Bağışıklığı Analizi

CE, güvenlik sertifikalı bir standarttır ve Avrupa Pazarı'na giriş pasaportu olarak kabul edilir. 2 Ocak 2013 tarihinden itibaren Avrupa pazarına ihraç edilen tüm elektrikli ve elektronik ekipman CE ile işaretlenmeli ve CE testi için EMC bunun çok önemli bir parçasıdır. EMC testi içerir EMI testi, elektrostatik bağışıklık testi, hızlı geçici bağışıklık testi, voltaj düşüşleri, kısa kesintiler ve voltaj değişimleri bağışıklık testleri ve dalgalanma bağışıklık testi. Bu makalede yıldırım dalgalanması bağışıklık testi tartışılmaktadır.

Dalgalanma Jeneratörü çalışma prensibi:
Dalgalanmalar, anahtarlama ve yıldırım geçişlerinden kaynaklanan aşırı voltajlardan kaynaklanır. Dalgalanma bağışıklığı testinin amacı, elektrik ve elektronik ekipmanların performansının aşırı şoktan muzdarip olduğunu değerlendirmek için ortak bir kriter oluşturmaktır. Göre IEC 61000-4-5 Test ve Ölçüm Teknikleri - Dalgalanma bağışıklık testi, dalgalanma jeneratörü 1.2 / 50us gerilim dalgası, 8 / 20us akım dalgası ve kombinasyon dalgasının (gerilim dalgası: 10 / 700us; akım dalgası: 5 / 320us) dalga formunu simüle etmeli ve daha sonra deneysel amaca ulaşmak için dalgayı test edilen devreye bağlamalıdır. Test seviyeleri arasında sınıf 1, sınıf 2, sınıf 3, sınıf 4 ve sınıf X; aralarında X, açık seviyedir. Ve her seviye tablo 1 gibi karşılık gelen voltaj gücüne sahiptir. Ve test seviyesi aşağıdaki gibi sınıflandırılan ortama ve kurulum koşullarına bağlıdır:
Sınıf 1: Elektrik santralinin fabrika ve kontrol odası gibi kısmen korunan elektrik ortamı.
Sınıf 2: Kısa mesafelerde bile kabloların iyi ayrıldığı elektrik ortamı
Sınıf 3: Kabloların paralel çalıştığı elektrik ortamı
Sınıf 4: Ara bağlantıların güç kablolarıyla birlikte dış mekan kabloları olarak çalıştığı ve hem elektronik hem de elektrik devreleri için kabloların kullanıldığı elektrik ortamı
Sınıf X: Ürün özelliklerinde belirtilen özel koşullar

Tablo 1: Test Seviyesi

seviye	Açık devre test voltajı ±% 10 (KV)
1	0.5
2	1
3	2
4	4
X	Özel

Test sonucu:
Dalgalanma bağışıklık testi yıkıcı bir testtir; sonuç hasar derecesine göre bölünebilir:
a) Üretici, talep eden veya alıcı tarafından belirlenen limitler dahilindeki normal performans;
b) Rahatsızlık sona erdikten sonra durdurulan ve test edilen ekipmanın operatör müdahalesi olmadan normal performansını geri kazandığı geçici işlev kaybı veya performans düşüşü;
c) Düzeltilmesi operatörün müdahalesini gerektiren geçici işlev kaybı veya performans bozulması;
d) Donanım veya yazılıma zarar gelmesi veya veri kaybı nedeniyle kurtarılamayan işlev kaybı veya performans düşüşü.

Uygulama kapsamı:
Yeni EMC yönergesi 2004/108 / EC'ye göre, Ev Tipi Kablosuz ve TVB, Mobil Radyo Ekipmanı, Tıbbi ve Bilim Ekipmanı, Ev Ekipmanı, Elektronik alan, R & TTE, Endüstriyel Ekipman, Mobil Kablosuz Ekipman, ITE, Havacılık ve Denizcilik Mobil Telsizi, İletişim Ekipman ve Aydınlatmanın aşırı gerilim bağışıklık testini yapması istenir. Aydınlatma endüstrisinden bakın, aşırı gerilim bağışıklık testi, EN2 Genel aydınlatma amaçlı ekipman EMC bağışıklık gereksinimleri madde 61547'ye göre aşağıdaki gereksinimleri karşılamalıdır (tablo 5.7).

Tablo 2: Giriş AC güç bağlantı noktalarında Dalgalanma Test seviyeleri

özellikleri		Test Seviyesi
		cihaz
		Kendinden balastlı lambalar	Armatürler ve bağımsız yardımcılar
			Giriş gücü
			≤ 25W	> 25W
Dalga keskinliğinde veriler		1.2 / 50us	1.2 / 50us
Test Seviyeleri	Satırdan Satıra	± 0.5KV	± 0.5KV	± 1.0KV
	Toprak hattı	± 1.0KV	± 1.0KV	± 2.0KV

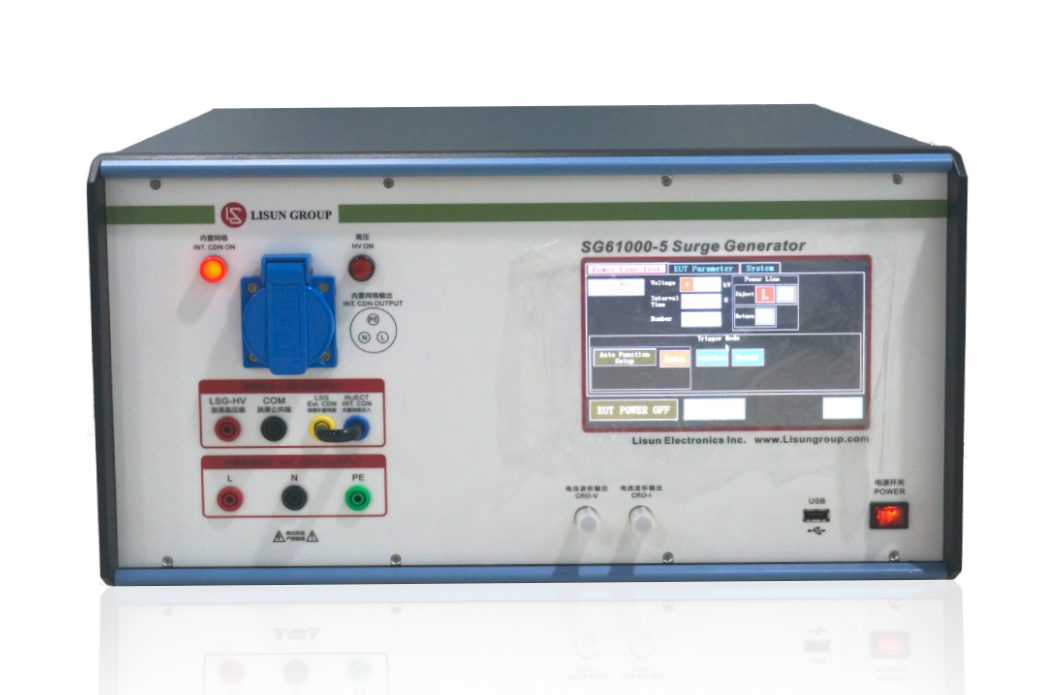

IEC61000-4-5,EN61000-4-5 ve GB/T17626.5 standartlarına göre, Lisun Group gelişmiş SG61000-5 dalgalanma jeneratörü, bu ekipman şunları içerir birleştirme ve ayırma ağı (CDN)ve isteğe bağlı olarak üç modelle:

Model	SG61000-5	SG61000-5T	SG61000-5H
Dalga Formu	1.2 / 50us, 8 / 20us	1.2 / 50us, 8 / 20us	1.2/50us, 8/20us, 0/700us, 5/320us
Çıkış Gerilimi	0-6KV ±% 10	0-6KV ±% 10	0-10KV±10%，0-6KV±10%
CDN	16A, tek fazlı	20A, üç fazlı	20A ， üç faz / 30A, üç faz
