Dalgalanma Jeneratörü – Dalgalanma Bağışıklık Testi

Nedir dalgalanma bağışıklık testi?
Güç dağıtım sisteminin yıldırım çarpması ve anahtarlama işlemi, elektrikli ve elektronik ekipmanlarda tek kutuplu geçici girişime neden olacak geçici aşırı gerilim üretecektir. Elektrikli ve elektronik ekipmanın, çalışma performansını düşürmeden bu tür elektromanyetik parazitlere dayanma kabiliyetine denir. dalgalanma bağışıklığı. dalgalanma bağışıklık testi yıldırım çarpması ve anahtar çalışması tarafından üretilen geçici aşırı gerilim girişim dalgasını ve güç kaynağı hattındaki büyük anahtar anahtarlamanın neden olduğu güç kaynağı hattı ve iletişim hattı üzerindeki voltaj değişikliğinin etkisini simüle etmek için kullanılır. Test edilen ekipman (EUT) üzerinde kombine dalga dalgalanma (darbe) testi yapmak için kullanılır, dalgalanma bağışıklığı EUT ve çeşitli ekipmanın anti elektromanyetik girişim yeteneğinin gereksinimleri karşılayıp karşılamadığını değerlendirin.

Dalgalanma bağışıklık testinin amacı:
Amacı dalgalanma bağışıklık testi dalgalanma (darbe) altındaki elektrikli ve elektronik ekipmanın performansını değerlendirmek için ortak bir kıyaslama noktası oluşturmaktır.

Dalgalanma bağışıklığı testi standardı:
Dalgalanma (darbe) bağışıklık testi için kabul edilen ulusal standart: GB / t17626.5-2008 elektromanyetik uyumluluk testi ve uluslararası standarda eşdeğer olan ölçüm teknolojisi dalgalanma (darbe) bağışıklık testi: iec61000-4-5:2005.

Standartta iki dalga biçimi üreteci farkı açıklanmıştır:
Biri, güç hattı bağlantı noktalarına ve diğer sinyal hattı bağlantı noktalarına uygulanabilen birleşik bir dalga üretecidir (gerilim dalga biçimi: 1.2/50us, akım dalga biçimi: 8 / 20us). Diğeri ise Uluslararası Telekomünikasyon Birliği Komisyonu gerekliliklerine (gerilim dalga biçimi: 10/700us, akım dalga biçimi: 5/320us) uygun, uzun mesafe simetrik haberleşme portları için uygun birleşik dalga üreteci.

Dalgalanma bağışıklığı testi sonuçları:
1. Performans, üretici, müşteri veya alıcı tarafından belirtilen sınırlar dahilinde normaldir;
2. İşlev veya performans geçici olarak kaybolur veya azalır, ancak arıza durduktan sonra operatörün müdahalesi olmadan düzelebilir;
3. İşlev veya performans geçici olarak kaybolur veya azalır, ancak yalnızca operatörün müdahalesinden sonra geri yüklenebilir;
4. Ekipman donanımı veya yazılım hasarı veya veri kaybı nedeniyle kurtarılamaz işlev kaybı veya performans düşüşü.

Uygulama alanı:
1. Elektrikli ve elektronik ekipmanın yüksek enerjili geçici aşırı gerilime dayanma kapasitesini değerlendirmek için elektrikli ve elektronik ekipman için kombine dalga dalgalanma bağışıklık testi yapmak için kullanılır.
2. Anahtarlama tipi SPD'nin eylem (deşarj) voltajını ve voltaj sınırlama tipi SPD'nin sınırlayıcı voltajını (artık voltaj) ölçmek ve SPD'nin voltaj koruma seviyesinin darbe dayanımından düşük olup olmadığını doğrulamak için kullanılır. korunan ekipmanın voltaj uchoc'u.
3. Alçak gerilim şalt sistemi, elektronik kontrol ekipmanı, elektrik rölesi ve çok fonksiyonlu watt saat ölçer gibi elektrikli ekipmanların bağışıklık testine uygulanabilir; İletişim ekipmanı için çeşitli sinyal koruyucuların artık gerilim ve darbe direnci testinin ölçümü.

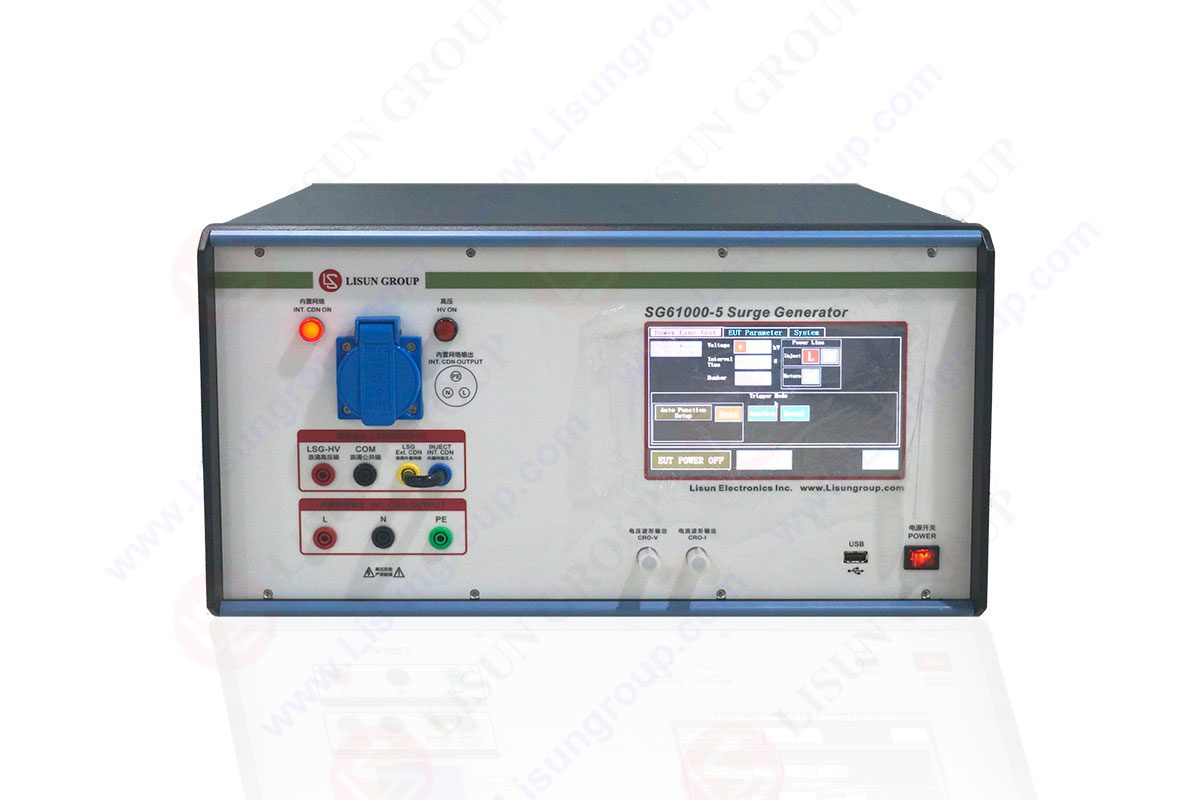

LISUN güldü, SG61000-5 tam otomatik dalgalanma jeneratörü (yıldırım da denir dalgalanma bağışıklık testi, kombine dalga üreteci, aşırı akım üreteci/aşırı gerilim üreteci, kombine aşırı gerilim ve akım üreteci) .

Bir dalgalanma jeneratörü nasıl çalışır?
The SG61000-5 dalgalanma jeneratörü farklı ekipmanların güç kablolarının ve dahili konektörlerinin, doğal yıldırım dalgalanması indüksiyonu ve büyük kapasiteli yük anahtarlamasının neden olduğu yüksek enerjili geçici parazitlere karşı direncini değerlendirmek için ortak bir temel sağlar. Tamamen karşılar IEC 61000-4-5, EN61000-4-5 ve GB / T17626.5 standartları.

Lisun Instruments Limited tarafından bulundu LISUN GROUP 2003 içinde. LISUN kalite sistemi kesinlikle ISO9001:2015 tarafından onaylanmıştır. CIE Üyeliği olarak, LISUN ürünler CIE, IEC ve diğer uluslararası veya ulusal standartlara göre tasarlanmıştır. Tüm ürünler CE sertifikasını geçti ve üçüncü taraf laboratuvarı tarafından doğrulandı.

Ana ürünlerimiz Gonyofotometre, Küre Entegrasyonu, spektroradyometre, Dalgalanma Jeneratörü, ESD Simülatör Silahları, EMI Alıcısı, EMC Test Cihazları, Elektriksel Güvenlik Test Cihazı, Çevre Odası, sıcaklık Odası, İklim Odası, Termal Oda, Tuz Püskürtme Testi, Toz Test Odası, Su geçirmez testi, RoHS Testi (EDXRF), Kızaran Tel Testi ve İğne Alev Testi.

Herhangi bir desteğe ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin.
