Elektrostatik Deşarj Jeneratörünün Prensipleri ve Bileşenleri

An elektrostatik deşarj jeneratörü elektronik cihazların ve sistemlerin elektrostatik deşarj (ESD) ortamlarına karşı toleransını simüle etmek ve test etmek için kullanılan bir cihazdır. Elektrostatik deşarjların genliğini, frekansını ve dalga biçimini simüle ederek, ekipmanın dayanıklılığını ve performansını doğrulamak için gerçek dünya ortamlarında ESD olaylarını kopyalayabilir.

Elektrostatik Deşarj Jeneratörünün Bileşenleri:

Güç kaynağı:

Tüm sistemin ihtiyaç duyduğu elektrik enerjisini sağlar ve elektrostatik deşarj jeneratörünün temel bileşeni olarak görev yapar.

Yüksek Gerilim Üretim Devresi:

• Amplifikasyon ve dalga şekli şekillendirme yoluyla önceden belirlenmiş elektrostatik deşarj dalga formları üretir.
• Güç kaynağı voltajını yüksek voltajlı elektriğe dönüştürmek için transformatör ve doğrultucu devreleri kullanır.

Depolama Kapasitörleri:

• Yüksek voltajlı elektrik enerjisini depolar.
• Kondansatörler, deşarj olayları sırasında depolanan enerjiyi boşaltarak elektrostatik deşarj olaylarını simüle eder.

İletişim Cihazları:

• Depolanan elektrik enerjisini serbest bırakmak için test edilen cihaza veya sisteme bağlanın.
• Farklı deşarj senaryolarını (temas deşarjı ve hava deşarjı gibi) simüle etmek için deşarj elektrotlarını ve topraklama sistemlerini ekleyin.

Kontrol sistemi:

• Testin kontrol edilebilirliğini ve tekrarlanabilirliğini sağlamak için elektrostatik deşarjların zamanlamasını, genliğini ve frekansını kontrol eder.
• Kullanıcıların çeşitli test parametrelerini ayarlamasına olanak tanıyan manuel ve otomatik kontrol modlarını içerir.

Görüntüleme Sistemi:

• Test sırasında voltaj, akım ve diğer ilgili parametrelerin gerçek zamanlı olarak görüntülenmesi.
• Kullanıcıların test sürecini izlemelerine ve kaydetmelerine yardımcı olur.

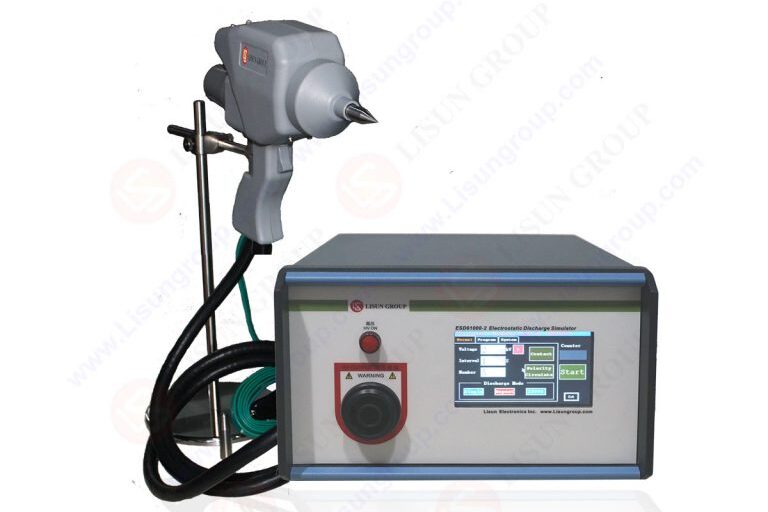

ESD61000-2_Elektrostatik Deşarj Simülatörü

Elektrostatik Deşarj Jeneratörünün Çalışma Prensipleri:

Enerji Depolama:

• Güç kaynağı, voltajı önceden belirlenmiş bir seviyeye yükselten ve enerjiyi depolama kapasitörlerinde depolayan yüksek gerilim üretim devresine elektrik enerjisi sağlar.

Gerilim Ayarlama ve Dalga Formu Şekillendirme:

• Yüksek gerilim üretim devresi, gerilimi ayarlayarak ve dalga formunu şekillendirerek standartlara uygun ESD dalga formları üretir.

Taburcu Hazırlığı:

• Kontrol sistemi deşarjların zamanını, genliğini ve frekansını ayarlar.
• Temas cihazları (deşarj elektrotları) deşarja hazırlanmak için test edilen cihaza temas eder veya yaklaşır.

Tahliye Süreci:

• Belirlenen koşullar sağlandığında depolama kapasitörleri, test edilen cihaza temas cihazları aracılığıyla yüksek voltajlı enerji uygulayarak elektrik enerjisini hızla boşaltır ve elektrostatik deşarj olaylarını simüle eder.

İzleme ve Kayıt:

• Ekran sistemi, test süreci boyunca voltajı, akımı ve diğer parametreleri izler ve kaydeder.
• Kullanıcılar, test edilen cihazın toleransını ve performansını görüntülenen veriler üzerinden değerlendirebilirler.

Sonuç:

MKS elektrostatik deşarj jeneratörü gerçek dünyadaki ESD olaylarını simüle ederek elektronik cihazların ve sistemlerin elektrostatik ortamlara toleransını değerlendirmeye ve doğrulamaya yardımcı olur. Temel bileşenleri arasında bir güç kaynağı, yüksek voltaj üretim devresi, depolama kapasitörleri, temas cihazları ve kontrol ve görüntüleme sistemleri bulunur. Elektrostatik deşarj jeneratörü, hassas kontrol ve izleme yoluyla testlerin güvenilirliğini ve tekrarlanabilirliğini garanti ederek elektronik ekipmanın anti-statik tasarımı için temel rehberlik sağlar.

Elektrostatik Deşarj Jeneratörünün Birincil Uygulamaları:

Elektrostatik deşarj jeneratörü, çeşitli elektronik cihazların, ürünlerin, ekipmanların ve malzemelerin ESD testinde yaygın olarak kullanılır. Gerçek dünyadaki ESD olaylarını simüle ederek, bu nesnelerin güvenilirliğini ve dayanıklılığını değerlendirir. Başlıca uygulamalar şunları içerir:

Elektronik Cihazların ESD Testi:

• Entegre devreler, yarı iletken bileşenler, sensörler vb.
• ESD koşulları altında elektronik bileşenlerin güvenilirliğini ve dayanıklılığını değerlendirmek.

Elektronik Ürünlerin ESD Testi:

• Cep telefonları, bilgisayarlar, monitörler, ev aletleri vb.
• ESD senaryolarını simüle ederek normal kullanım sırasında ürün emniyeti ve güvenilirliğini sağlamak.

Elektronik Ekipmanların ESD Testi:

• Otomasyon ekipmanları, endüstriyel bilgisayarlar, aletler, tıbbi cihazlar vb.
• ESD toleransını test ederek cihazların zorlu endüstriyel ortamlarda güvenilirliğini garanti altına almak.

Elektronik Malzemelerin ESD Testi:

• Yalıtım malzemeleri, iletken kaplamalar, ambalaj malzemeleri vb.
• ESD'ye duyarlı elektronik ürünler ve bileşenler için uygunluğu sağlamak amacıyla elektrostatik deşarj koşulları altında malzemelerin davranışını değerlendirmek.

Elektrostatik Deşarj Jeneratörünün Kullanım Adımları:

ESD testi için elektrostatik deşarj jeneratörü kullanırken, doğruluk ve güvenliği sağlamak için bir dizi adımı izleyin. Ayrıntılı adımlar şunları içerir:

Bağlantı Test Ekipmanları:

• Kazara boşalmayı önlemek için bağlantıları hazırlayın.
• Elektrostatik deşarj jeneratörü ile test edilen cihaz arasında kararlı ve güvenilir bağlantılar sağlayın. Test gereksinimlerine göre uygun temas cihazlarını (örneğin, temas deşarj elektrotları veya hava deşarj elektrotları) seçin.
• Girişimleri önlemek ve test sonuçlarının doğru olduğundan emin olmak için topraklamayı kontrol edin.

Parametreleri Ayarlayın:

• ESD dalga formlarını seçin ve deşarj voltajını test gereksinimlerine göre ayarlayın.
• Deşarj sıklığını ihtiyaca göre ayarlayın.
• Diğer parametreleri (deşarj süreleri, aralık süreleri vb.) onaylayın.

Testleri Gerçekleştirin:

• Tüm bağlantıları ve parametre ayarlarını iki kez kontrol edin.
• Depolanan enerjiyi serbest bırakmak ve deşarjı gerçekleştirmek için elektrostatik deşarj jeneratöründeki deşarj anahtarını tetikleyerek testi başlatın.
• Elektrostatik deşarj jeneratörünün ve test edilen cihazın tepkisini gözlemleyerek deşarj işlemlerinin sorunsuz gerçekleşmesini sağlayın.

Sonuçları Kaydedin ve Analiz Edin:

• Test sırasında elektrostatik deşarjdan sonra cihazın tepkilerini ve performans değişikliklerini kaydedin.
• ESD toleransını değerlendirmek için kaydedilen verileri analiz edin.
• Gerekirse parametreleri ayarlayın ve cihaz toleransını doğrulamak için testi tekrarlayın.

Özet:

Elektrostatik deşarj jeneratörünün kullanım adımları arasında test ekipmanının bağlanması, parametrelerin ayarlanması, testin gerçekleştirilmesi ve sonuçların kaydedilip analiz edilmesi yer alır. Her adım, doğruluk ve güvenliğin sağlanması için dikkatli bir çalışma gerektirir. Bu adımlar aracılığıyla, elektronik cihazların ve sistemlerin ESD toleransını etkili bir şekilde değerlendirmek, ürün güvenilirliğini ve güvenliğini sağlamak mümkündür.
