Entegre küre LED ışıkları nasıl ölçer?

Küre entegrasyonu fotometrik küre, ışık akısı küresi vb. olarak da adlandırılan iç duvarında beyaz dağınık yansıtıcı malzeme bulunan içi boş bir küredir. Top duvarında ışık giriş delikleri ve alıcı delikler olarak kullanılan bir veya birkaç pencere deliği açılır. ışık alıcı cihazların yerleştirilmesi. Duvarın iç duvarı entegre küre iyi bir küre olmalı ve ideal küreden sapması iç çapın %0.2'sinden fazla olmamalıdır. Topun iç duvarı, ideal bir dağınık yansıma malzemesi yani 1'e yakın bir dağınık yansıma katsayısına sahip bir malzeme ile kaplanmıştır.

Entegre kürenin çalışma prensibi:
Işık tarafından toplanır entegre küre aşağıdaki şekilde gösterildiği gibi örnekleme portu aracılığıyla. içinde birden fazla yansımadan sonra entegre küre, ışık tüm konumlarda olacaktır. entegre küre çok eşit. ışığı kullanırken entegre küre ölçmek için ölçüm sonuçlarımızı daha güvenilir hale getirebilir. kullanmanın avantajı entegre küre yapısı, ışığın şekli, sapma açısı ve dedektör üzerindeki farklı pozisyonların tepkisindeki farktan kaynaklanan ölçüm hatasını azaltabilmesi ve ortadan kaldırabilmesidir.

Entegre küre LED ışıklarını nasıl ölçer?
1. Hazırlık. bir hazırla entegre küre uygun boyutta, lambanın ışık kaynağının ışık akısına yakın standart bir ışık kaynağı ve entegre küreye rüzgar esmesini önlemek için ortam sıcaklığı yaklaşık 25 derecedir;

2. Muayene. Standart ışık kaynağını prize takın. entegre küre, mevcut kaynağı ve güç ölçeri bağlayın ve ardından standart ışık kaynağını aydınlatın. Ayarlayın entegre küre ışık akısı kararlılığa ulaşana kadar sürekli test için yazılım çalışma arayüzü ve ışık akısı değerini kaydedin;

3. Kalibrasyon. Kalibrasyonun çalışması, standart ışık kaynağının aydınlatılmasından önce sıfır kalibrasyonun gerçekleştirilmesi dışında, incelemeye benzer. Işık akısı sabit olduktan sonra, standart ışık kaynağının standart renk sıcaklığını ve standart ışık akısını girin. entegre küre yazılım çalıştırma arayüzü ve ardından Kalibrasyonu başlat seçeneğine ve ardından entegre küre test cihazı kalibrasyonu otomatik olarak tamamlayacaktır;

4. Test örnekleri. Örneği içine yükleyin entegre küre, numuneyi yak, kapat entegre küre, ve testi başlatın. Işık akısı kararlı hale geldikten sonra değeri kaydedin.

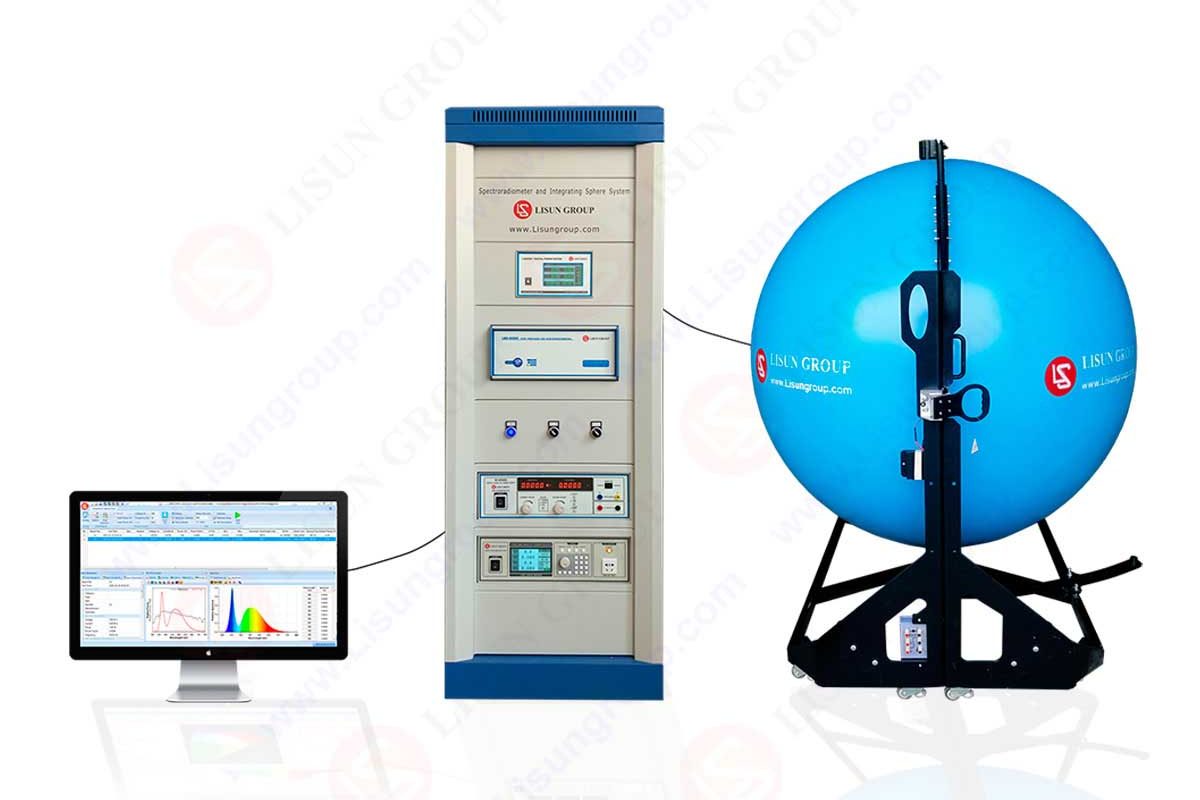

LISUN güldü LPCE-2 Küre Entegrasyonu Spektroradiometre LED Test Sistemi, tek LED'ler ve LED aydınlatma ürünleri ışık ölçümü içindir. LED'in kalitesi fotometrik, kolorimetrik ve elektriksel parametreleri kontrol edilerek test edilmelidir. Göre CIE 177, CIE84,  CIE-13.3, IES LM-79-19, Optik-Mühendislik-49-3-033602, KOMİSYON YETKİ YÖNETMELİĞİ (AB) 2019/2015, IESNA LM-63-2, IES-LM-80 ve ANSI-C78.377ile bir dizi spektroradyometre kullanılmasını önerir. entegre küre SSL ürünlerini test etmek için. LPCE-2 sistem ile uygulanır LMS-9000C Yüksek Hassasiyetli CCD Spektroradiometre veya LMS-9500C Bilimsel Sınıf CCD Spektroradiometre ve A kalıplama entegre küre tutucu tabanı ile. Bu küre daha yuvarlaktır ve test sonucu geleneksel küreden daha fazla doğruluk sağlar. entegre küre.
