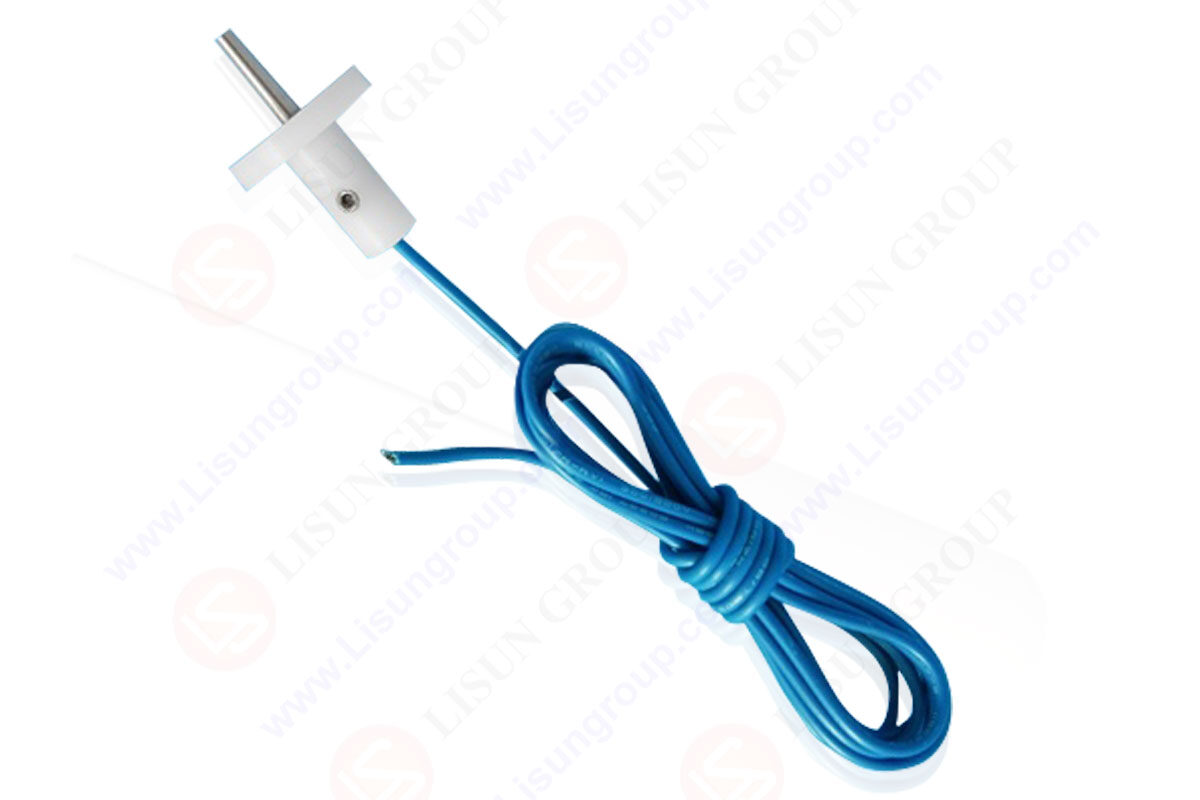

IEC60601-1'e Göre Tasarlanmış Test Pimi Şekil 8

8.4 Gerilimin, akımın veya enerjinin sınırlandırılması IEC60601-1
8.4.1 Akım iletmeyi amaçlayan HASTA BAĞLANTILARI
8.4.2'de belirtilen sınırlar, NORMAL KULLANIM sırasında HASTANIN vücudundan fizyolojik bir etki yaratmak amacıyla geçmesi amaçlanan akımlar için geçerli değildir.

8.4.2 ERİŞİLEBİLİR PARÇALAR ve UYGULANAN PARÇALAR
a) HASTA BAĞLANTILARINDAN gelen ve HASTA BAĞLANTILARI arasındaki akımlar, 3'te belirtildiği şekilde ölçüldüğünde Tablo 4 ve Tablo 8.7.4'te belirtilen HASTA KAÇAK AKIMI ve HASTA YARDIMCI AKIM sınırlarını aşmayacaktır.
Uygunluk, 8.7.4'e göre ölçüm yapılarak kontrol edilir.

b) ERİŞİLEBİLİR PARÇALAR'dan, bu kısımlara veya bunlar arasındaki KAÇAK AKIMLARI, 8.7.3'te belirtildiği şekilde ölçüldüğünde, 8.7.4 c)'de belirtilen DOKUNMA AKIMI sınırlarını aşmayacaktır.
Uygunluk, 8.7.4'e göre ölçüm yapılarak kontrol edilir.

c) Yukarıda b)'de belirtilen sınırlar, izin verilen DOKUNMATİK AKIMI aşan bir akımın akabileceği doğrudan veya OPERATÖR gövdesi aracılığıyla bir HASTA ile bağlantı kurma olasılığı ihmal edilebilir düzeyde ise aşağıdaki parçalar için geçerli değildir. NORMAL KULLANIMDA olup, kullanım talimatları OPERATÖR'e ilgili parçaya ve HASTA'ya aynı anda dokunmaması talimatını vermektedir:
- konnektörlerin erişilebilir kontakları;
-sigorta değişimi sırasında erişilebilen sigorta tutucularının kontakları;
-lamba çıkarıldıktan sonra erişilebilen duyların temas noktaları;
-ERİŞİM KAPAĞI içindeki, ALET kullanılmadan açılabilen veya ALET gerektiren ancak kullanım talimatlarında SERVİS PERSONELİ dışında herhangi bir OPERATÖR'e ilgili ERİŞİM KAPAĞINI açma talimatı veren parçalar.

ÖRNEK 1 Işıklı butonlar
ÖRNEK 2 Gösterge lambaları
ÖRNEK 3 Kaydedici kalemler
ÖRNEK 4 Eklenti modüllerinin parçaları com
ÖRNEK 5 Piller

Bu tür parçalar için, toprağa veya diğer ERİŞİLEBİLİR PARÇALAR'a giden voltaj, NORMAL DURUMDA veya TEK HATA DURUMUNDA 42.4V tepe ac veya 60 V dc'yi aşmayacaktır. 60 V'luk dc sınırı, tepe noktasının %10'undan fazla olmayan dc için geçerlidir. zirveye kadar dalgalanma. Dalgalanmanın bu miktarı aşması durumunda 42,4 V tepe sınırı uygulanır. Enerji, 240 saniyeden daha uzun bir süre boyunca 60 VA'yı geçmeyecek veya mevcut depolanan enerji, potansiyel artırıldığında 20J'yi geçmeyecektir.

NOT 1 Madde 8.4.2 c)'de belirtilen sınırların üzerinde gerilimler mevcutsa, 8.4.2 b)'de belirtilen KAÇAK AKIM sınırları geçerli olur.
Uygunluk, kullanım talimatlarının incelenmesi ve ölçüm yoluyla kontrol edilir.

ME EKİPMANI sir/sor konnektörlerine veya soparatc güç kaynağı çıkış konnektörlerine sahipse, SIP/SOP konnektörlerinin veya güç çıkışı konnektörlerinin tüm iletken ERİŞİLEBİLİR PARÇALARININ toprağa olan voltajını ölçün:

– SIP/SOP pimi (veya diğer çıkış konnektörü) ile toprak arasına 10kΩ±500 Ω (8Vr.ms'ye kadar ölçümler için 280 W) değerinde bir direnç bağlayın.
- Gerilimi ölçmek için 10kΩ dirence paralel olarak bir tepe voltmetresi veya bir osiloskop bağlayın.
Yukarıda c)'de belirtilen gerilim ve enerji sınırları aşağıdakiler için de geçerlidir:
- Fişlerin, konektörlerin ve prizlerin kontakları dışında, şekilde gösterilen test piminin dokunabileceği iç parçalar Şekil 8 bir MUHAFAZA içindeki bir açıklıktan sokulur; Ve
- MUHAFAZANIN üst kısmındaki herhangi bir açıklıktan veya ön ayarın ayarlanması için sağlanan herhangi bir açıklıktan sokulan, 4-0.05 mm çapında ve 100 +05 mm uzunluğunda metal bir test çubuğuyla dokunulabilen iç parçalar. SORUMLU KURULUŞ tarafından NORMAL KULLANIMDA bir ARAÇ kullanılarak ayarlanabilecek kontrolleri ayarlayın.

Ayrıca standart test parmağına kadar dış parçalardaki yarıklar veya açıklıklar boyunca KAÇMA MESAFELERİ ve HAVA AÇIKLIKLARININ ölçümü ile ilgili olarak 8.9.4'e bakınız.

Uygunluk, test pimi veya test çubuğu ilgili açıklıklardan geçirilerek kontrol edilir. Test pimi mümkün olan her pozisyonda minimum kuvvetle (1N'den fazla olmayacak şekilde) yerleştirilir.

Test çubuğu, NORMAL KULLANIMDA SORUMLU KURULUŞ tarafından ayarlanabilen önceden ayarlanmış kontrollerin ayarlanması için sağlanan açıklıklardan, şüphe durumunda 10 N'luk bir kuvvetle mümkün olan her pozisyonda yerleştirilir.

Kullanım talimatları belirli bir ALET'in kullanılacağını belirtiyorsa, test o ALET ile tekrarlanır.

Test çubuğu aynı zamanda bir MUHAFAZANIN üst kısmındaki herhangi bir açıklıktan serbestçe ve dikey olarak asılır.
