LED ve LED Armatürlerin Titreşim Ölçme Yöntemi

LED stroboskopik etkinin aslında iki konsepti vardır: Biri ışık akısı dalgalanmalarının derinliği, daha şiddetli dalgalanma, strobun derinliği daha lager anlamına gelen strobtur. İkincisi, insan görselinin elektrikli ışık titreşiminin olumsuz etkilerini, daha şiddetli dalgalanmaları, olumsuz etkilerin daha fazla gecikmesini, hasarın daha kötü olacağını anlamına gelen stroboskopik etkidir. Titreşim ve stroboskopik etki, elektrikli ışık kaynağı tipleri ve teknik performans ile doğrudan ilişkilidir. Elektrikli ışık kaynağının farklı tipleri ve farklı teknik performansı, titreşim ve stroboskopik etki seviyesinin farklı olduğuna karar verdi.

LED katı aydınlatma ürününün titremesi ve stroboskopik etkisi hakkında konuştuk, birçok insanın bu konuda hiçbir fikri yok. Işık kaynağı yanıp sönmesi doğrudan ışık akısı dalgalanmalarının ifadesidir, ışık kaynağı akım akımının ve darbeli DC akımının, ışık akısının, aydınlık veya parlaklık değişiminin döngüsel değişimin mevcut genliğine göre değişmektedir. Normalde, insan gözünün hissine göre, titreşim görülebilir Titreşim ve Görünmez Titreşim'e ayrılmıştır. Frekans 100Hz'den fazla olduğunda, insan gözleri titremeyi hissedemez, ancak göz yorgunluğuna, baş ağrısına vb. Neden olur, bu flaş efekti, genellikle titreşim etkisinin 500Hz içinde var olduğunu kabul etti. Bu sayı için America Energy Star (ENERGY STAR lambaları V1.0 taslak 4 Yanıp sönme koşullarında belirtilen karartma performansı gereksinimlerinde Gerçekleştirilecek koşullar, tüm araçları kullanın). Aşağıdaki gibi şekil:

LED ve LED Armatürlerin Titreşim Ölçme Yöntemi

Işık kaynağı yanıp sönen izin verilen aralık:
1 100 XNUMXHz'den az frekans;
2 、 120Hz-800Hz frekans aralığında, F1 <0.001 X frekansı;
3, 800Hz'den fazla frekans, F1'in gereksinimleri yoktur;
4 、 Frekans belirsiz, PF <% 30.

Ayrıca, CFL lamba çıkış frekansı aralığı 20-30KHz veya 40KHz'den fazla olmalıdır.

Işık kaynağı titreşiminin doğası ışık akısı çıkışındaki dalgalanmalardır. Işık değişimi zaman değiştiğinde dalgalanırken, sadece parlaklık eğrisi test edilemez, aynı zamanda aynı koşullar altında ışık akısı eğrisini veya aydınlatma eğrisini de test edebilir. ENERGY STAR （V1.0 fl titreyenlerin gereksinimlerini ölçmek için kuralları belirleyin:
1、 Güç ve enstrümantasyonun aşağıdaki gereksinimleri karşılaması gerekir: LM-79-08;
2 memory Hafıza fonksiyonlu çok kanallı osiloskop, zayıflama probu eklemeniz gerekir. Örnekleme hızı 2kHz'den fazla, örnekleme süresi 100ms'den fazla;
3, Fotoğraf dedektörü V (入) Düzeltme ve karşılık gelen zamanın gereksinimlerini karşılaması gerekir;
4 the Ölçümün mutlak değeri için (mutlak fotometri): Mutlak değerin ölçülmesinde entegre küre kullanılması gerekir; Göreceli değer ölçümü için (göreceli fotometri): Dedektörün göreli ışık çıkışını ölçebildiğinden ve yalnızca ölçülecek ışık kaynağından ışık aldığından emin olmak için.

Ölçümden önce, CFL lambaların en az 100 saat boyunca ışığa ihtiyacı vardır ve testten önce ön ısıtma gerekir. LED lamba yanmaya ihtiyaç duymaz, çevre sıcaklığı aralığı 25 +/- 5 derecede olmalıdır.

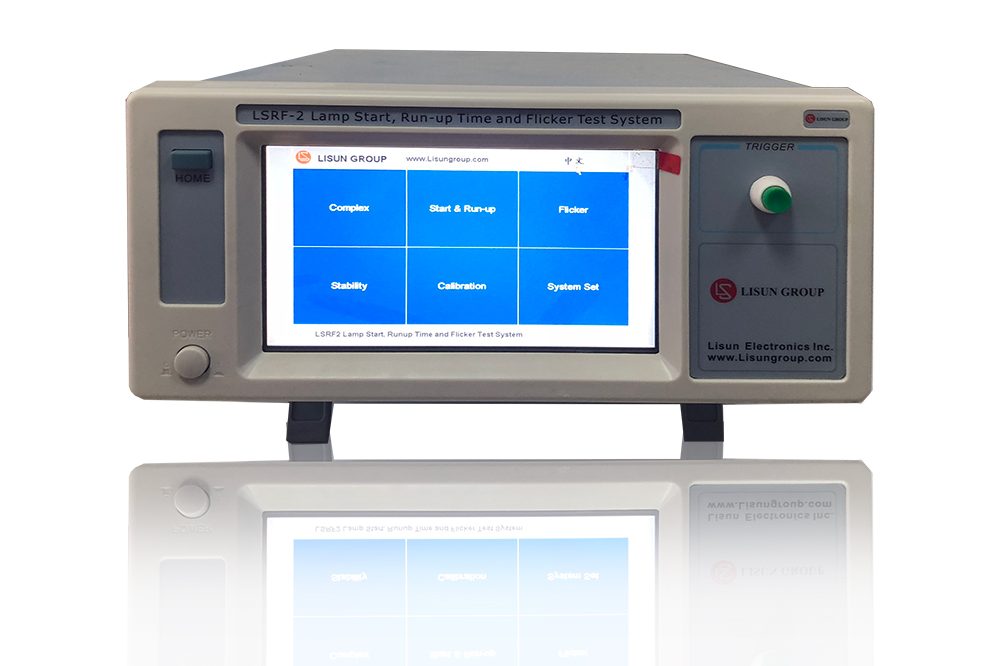

AB ErP kurallarını ve Energy Star gerekliliklerini karşılamak için, Lisun gelişmiş LSRF-2 Lamba Başlatma, Çalıştırma Süresi ve Titreşim Test Sistemi. Bu sistemin donanımı dahil PH3000 Geçici Fotometre, LSP-500VAC Programlanabilir AC Güç Kaynağı Ölçer, IS-MA serisi Entegre Küre, DC3005 DC Güç Kaynağı ve SLS serisi Standart Lamba; Bu sistemin yazılımında LST-3000 Lamba Başlatma ve Çalışma Süresi Testi ve FLK-3000 Lamba Kaydırma Testi bulunmaktadır. PH3000 Geçici Fotometre, hızlı örnekleme tekniklerine dayanılarak geliştirilmiştir, AB ve Energy Star ile ilgili gereklilikleri tam olarak karşılar. Bilgisayar ile birlikte, hızlı değişim ışık akısı dalga formunu ve diğer parametreleri ölçebilir ve kaydedebilir. PH3000, 12M Bayt, 10M Hz yüksek hızlı A / D'nin maksimum örnekleme oranı ile uygulanır. PH3000 ayrıca ışık akısı, parlaklık, aydınlatma, vb. Fotometrik algılama ve ölçümde yaygın olarak kullanılabilen ortak ışıkölçer olarak da kullanılabilir. LSP-500VAC Programlanabilir AC Sinüs Dalga Güç Kaynağı, yüksek güçlü, düşük saf sinüs dalga bozulması, yüksek kararlılık, entegre güç kaynağı kaynak tablosu, özellikle elektronik balastların, güç tasarruflu lambaların ve diğer küçük güç evlerinin test güç kaynağı olarak uygundur aletleri. Ve bu sistem aynı zamanda IS-1.5MA Entegre Küre, DC3005 DC Güç Kaynağı ve SLS-50W Standart Işık Kaynağı.
