Küreyi entegre etmenin temellerini açıklayın

iç bir entegre küre içi boş ve oldukça yansıtıcı beyaz bir malzeme ile kaplanmıştır. Biri böyle kullanabilir led test ekipmanları bir lambanın genel ışık akısını veya lazerin çıkış gücünü belirlemek için.
Küreleri kosinüs düzelticiler ve yalnızca lens optikleri arasında bir melez olarak entegre etmeyi düşünebilirsiniz. Çalışmak için, spektroradyometreler gibi aletlerin kalibre edilmiş bir detektöre bağlanması gerekir.
Entegre küreler, kosinüs düzelticiler veya merceklerle aynı şekilde çalışır. Bunlar optiktir; bu nedenle bağlanması ve çalışması için kalibre edilmesi için spektroradyometre gibi bir detektöre ihtiyaçları vardır.
Birleştirici kürenin önüne bir ışık kaynağı (numune) yerleştirerek veya ışık kaynağını bütünleştirici küre içine yerleştirerek radyasyonu ölçebilir. Her test koşulunda, ışık huzmeleri kaplamayı birçok kez yansıtarak tüm entegre küreyi eşit şekilde aydınlattı.
Işığı ayrıntılı olarak ölçen spektroradyometreler ve diğer cihazlar, bir bölmenin yansıtılan ışığın küçük bir kısmını yansıtma ve toplama yeteneğinden yararlanır.

Bir entegre küre kullanma

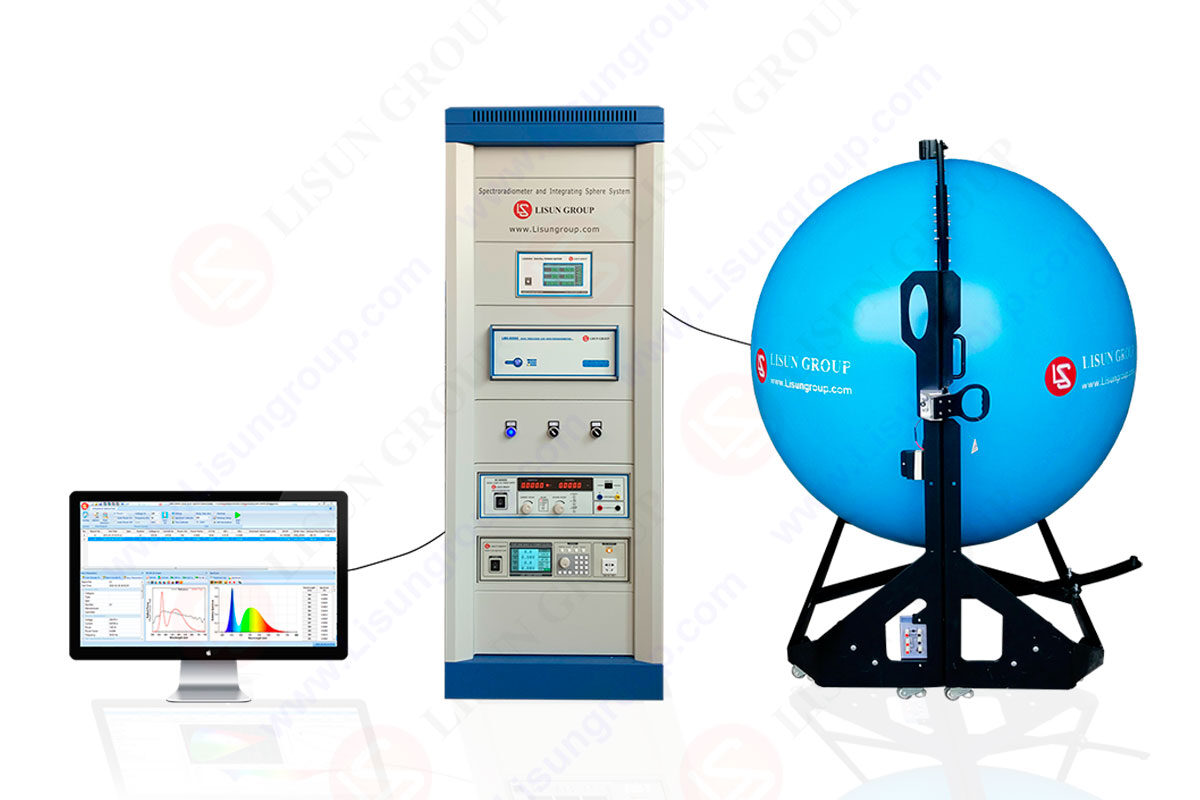

Bu durumda bir ışık kaynağı olan numune, bir ışınım ölçümü elde etmek için küresel açıklığın önüne yerleştirilir. Radyant akıyı yakalamak için başka bir seçenek de numuneyi içine yerleştirmektir. entegre küre LPCE-2 (LMS-9000).
Bu ölçüm konfigürasyonlarının her birinde, kaplamadan birkaç kez yansıyan ışık ışınları sayesinde bütünleştirici küre eşit şekilde aydınlatılır.

bölmelerin rolü
Bir bütünleyici küreye giren ışık, dedektöre veya kürenin içindeki dedektörün doğrudan yansıma aldığı yere çarpmamalıdır. Bu nedenle, bölmeler kurulumun çok önemli bir parçasıdır.
En bütünleştirici küreler LPCE-2 (LMS-9000) iç boşluğun tam olarak küresel olmasını önlemek için saptırma plakaları içerir. Ancak bazı hatalara neden olabilirler. Bu nedenle, bütünleştirici bir alanda minimum sayıda perde ve bağlantı noktasının inşa edilmesi önerilmektedir.

yansıtıcı kaplamalar
Bir bütünleştirici küre için bir yansıtıcı kaplama seçerken, yansıtıcılığı dayanıklılıkla dengelemek önemlidir. Gelen tüm ışığın düzgün bir şekilde yansıtılmasını garanti etmek için, kürenin iç kısmının yüksek oranda yansıtıcı, dağınık bir kaplama ile kaplanması gerekir.
Topun kirli veya tozlu ortamlarda, özellikle çok ışık alan yerlerde kullanılması, daha güçlü, yıkanabilir bir örtü gerektirir. Işığı emdikleri ve belirli dalga boylarının yansımasını değiştirdikleri için kir ve tozdan kaçınmak önemlidir.

Bir bütünleştirici kürenin kullanımları
An entegre küre genellikle ampuller veya lambalar gibi bir dizi ışık kaynağının toplam ışık akısını hesaplamak için kullanılır. Entegre kürelerin çapı, amaca bağlı olarak iki santimetreden iki metreye kadar değişebilir.
Bir bütünleştirici kürenin optimal boyutu, ışık kaynağının boyutuna bağlıdır. Bununla birlikte, daha büyük küreler, daha büyük yüzeyleri sayesinde genellikle daha iyi tekdüzelik sağlar.
Spektrometre ve entegre küre, baskın dalga boyu, renklilik ve spektral güç dağılımı gibi önemli spektrum özellikleri hakkında bilgi toplamak için çalışır.
Lazer ışınları ve lazer diyotları gibi farklı kaynaklar yakalanabilir ve entegre bir küre kullanılarak entegre edilebilir. Geniş bir alan boyunca geniş bir gelen açı yelpazesine izin verecek şekilde inşa edilmiş olabilir, ancak dedektörün hassasiyetini azaltabilir.
Bir kosinüs düzelticiye benzer şekilde işlev gören bu aletler, ışınımı ölçmek için mükemmel bir yöntem sağlar. Düzgün bir şekilde inşa edildiğinde, bir entegre kürenin çıkış açıklığı, görüş açısından bağımsız olarak neredeyse mükemmel bir dağınık ve Lambertian ışık kaynağı sağlayabilir.
Böyle bir senaryoda, ışık kaynağını bütünleştirici kürenin ötesine yerleştirecektir (2-pi ölçümü).
Seralarda ve diğer tarımsal uygulamalarda kullanılan cam, yansıma ve iletim ölçümleri yoluyla kesin ve kapsamlı spektrum bilgisi toplamak için genellikle bütünleştirici kürelerin kullanıldığı bir malzemeye iyi bir örnektir.

Uygulamalar
Optik fiber ölçümü:
Bir fiber optik adaptör için sensörün ön flanşını değiştirmek, fiber ölçümü için entegrasyon küresinin kullanımını kolaylaştırır. Kaynağın diğer tarafındaki ilk nokta, optik hattan yavaş yavaş farklılaşan normal çıkış nedeniyle yüksek oranda konsantre değildir. Bu nedenle, örnek olarak koşutlanmış veya ıraksak ışın düzenlemesini kullanmak yaygındır.

transmisyon
Radyasyona maruz kaldıktan sonra numune, numune mevcut olmadan aldığı doğrudan kaynak ölçümüyle karşılaştırılır. İstenmeyen iletimin dedektöre ulaşmasını önlemek için bir bölme kullanılır. Dar açılı iletim elde etmek için örneği giriş noktasından uzaklaştırın.

yansıma
Yansımayı belirlemek için önce giriş portunun önünde bir numune tutulur ve ardından gelen ışın tarafından ışınlanır. Bozulmuş bir detektör, uzamsal olarak bütünleşik küreden sonra yansıyan toplam radyasyon miktarını ölçer. Bir numunenin bilinen bir standarda göre yansımasını ölçmek ve bu yansımanın oranını elde etmek mümkündür. Numunenin yansıtma özelliğinde hata yapmaktan kaçınmak için, hem numune hem de standart benzer bir yansımaya sahip olmalıdır.

Entegre küre nasıl kullanılır?
Kullandığınız ekipmanda gerekli güvenilirlik seviyesini garanti etmek istiyorsanız, kalibre etmeniz faydalı olacaktır. Kalibrasyon, entegre bir küre ve bir spektrometre ile herhangi bir ölçüm aparatında yapılmalıdır. Kalibrasyonun birincil ışık kaynağı olarak daha önce spektral dağılımı ve ışık akısı açısından karakterize edilen bir referans lambası kullanılır. LISUN en yüksek kalitede entegre kürelerden oluşan kapsamlı bir seçkiye sahiptir.
Yetkili laboratuvarlar, bir referans lambasının spektral ve ışık akısını belirlemek için ideal siyah gövde radyatörü ve bir monokromatör kullanarak ışık kaynaklarının kalibrasyonundan sorumludur. Çoğu durumda, üretici ölçüm ayarlarını kalibre eder; yine de, bu her yıl bir kez gerçekleştirmeniz gereken bir şeydir.
Herhangi bir şeyi ölçmek için bir sistem geliştirirken, göreve uygun çapa sahip bir küre seçmek çok önemlidir. Belirli şartlara göre, bir ışık kaynağının mümkün olan en büyük fiziksel boyutunun bir kürenin iç çapının yüzde onundan fazla olması kabul edilemez. Kısa bir süre önce, on santimetre çapındaki bir kaynağı doğru bir şekilde ölçmek için en az bir metre çapında bir küre kullanmak gerekiyordu.
Kaynak şekli de sonuçların belirlenmesinde önemli bir faktördür. Çapı 500 milimetre olan bir kürede, maksimum boyutları 16 santimetreye 16 santimetre olan nesneleri ölçmek mümkündür. Floresan aydınlatmada, kaynağın uzunluğu neredeyse kürenin kendisi kadar önemli olabilir. Kendinden soğurma dikkate alındığından, ölçümlerin güvenilirliğinden ödün vermeden iki kat daha büyük ışık kaynaklarını ölçmek artık mümkün.
LISUN Küreleri Entegre Etme konusunda uzmanlaşmış bir üretim firmasıdır ve hem teşhir salonu hem de akreditasyon laboratuvarı için üst düzey ürünler inşa etmiştir. Lütfen Integrated Spheres hakkında bizimle iletişime geçin ve bize özel ihtiyaçlarınızı bildirin.

Entegre kürenin diğer uygulamaları
Yüksek hassasiyetli yansıma ve dağınık geçirgenlik ölçümleri herhangi bir yüzey üzerinde yapılabilir. entegre küre LPCE-2 (LMS-9000), çok amaçlı bir optik alet. Bu cihazlar, optik radyasyonun kürenin iç yüzeyi boyunca eşit şekilde dağılabilmesi için bilim adamları tarafından geliştirildi.
Tutarlı bir saçılma etkisi sağlamak için kürelerin içi genellikle beyaz, dağınık bir kaplama ile kaplanır. Uzman profesyoneller, optik gücü hesaplamak için bunları bir ışık kaynağı ve bir detektörle kullanır. Kürelerin parlaklıkları, iç kısımdaki kaplamanın bileşimine bağlı olarak değişir.
Optik gücün ölçülmesi, çeşitli uygulamalar için çok önemlidir ve entegre küreler ve yüksek kaliteli ışık dedektörleri iki temel bileşendir. Spektroskopi, çoğunlukla dalga boyu cinsinden okumalar almak için kullanılır.
Alan, malzemelerin yüzey çalışmalarından koloidal, bulanık, yarı saydam ve berrak numunelerin fotometrik analizlerine kadar uzanan uygulamalarla çok yönlüdür. Modern dünya çok çeşitli uygulamalara bağlıdır. Burada, entegre küre uygulamalarının kullanıldığı en tipik bağlamlardan bazıları verilmiştir.

Güneş Pillerinin Karakterizasyonu
Bilim adamları ve üreticiler, spektroskopi kullanarak silikon fotosellerde iletim kaybının ölçümlerini yaparlar.

Güvenlik Mürekkebinin Analizi
Kağıt para spektrumları, görünür ve yakın kızılötesi yansıma verileri dikkate alındığında her mürekkebin tam bir spektral temsilini sağlayabilir.

Yansıtıcı ve Dağınık Yansıma Arasındaki Fark
Speküler ve dağınık yansıtma modunda, bilim adamları malzemeleri çok çeşitli parlaklık seviyeleri ve yüzey cilalama seviyeleri ile inceleyebilirler.

Renk Analizi
Entegre bilim adamları, kesin renk ölçümleri ve eşleştirme için küreler ve dedektörler kullanır. Bu, tekstil ve boya imalatında çok önemlidir.

Gıda Bileşenlerinin Tayini
sayesinde harika kalitatif ve kantitatif göstergeler mevcuttur. entegre küre sistem. Kalibrasyon, araştırmacıların belirli bir numunedeki yağ, protein ve su yüzdelerini kesin olarak tespit etmelerini sağlar.

UV Direnci Tayinleri
Araştırmacılar, farmasötik ambalaj, güneş koruyucu giysi ve otomobil boyası tarafından sağlanan UV korumasını değerlendirmek için entegre küre sistemini kullanıyor.

IR-toplam Yarım Küre Yansıtma
Uzay aracı tasarımı için termal kontrol kaplamalarında ve folyolarında radyan ısı transferini araştırmak, büyük ölçüde bu ölçüme dayanır.

Lazerlerin ve LED'lerin Işık Gücünün Ölçüm Çıkışı
Entegre küre sistemi, bu ürünlerin geliştirilmesinde önemli bir katkı sağladı. Işık dalgalarının hassas ölçümleri, erişilebilir ışığın gücünü ve renk özelliklerini belirler. Lazerler, fiber optikler, telemetreler ve iletişim sistemleri dahil olmak üzere çok çeşitli modern teknolojilerin temel bileşenleridir. LED'ler, konut ampulleri, araç farları ve trafik ışıkları dahil olmak üzere çeşitli aydınlatma uygulamalarında kullanılır.

Tıbbi Uygulamalar
Dermatologlar, diğer cilt hastalıklarının yanı sıra vitiligo ve sedef hastalığını tedavi etmek için ultraviyole (UV) radyasyon kullanır. Ekip, terapötik protokoller geliştirmek için entegre küreler kullandı.

Bitkiler, Tohumlar, Toprak ve Optik Radyasyon Arasındaki İlişki
Biyokimyasal parametreler, araştırmaları ve yönetimi için hassas ölçüm araçlarına ihtiyaç duyar. Bitkiler belirli bir dalga boyundaki ışığı alamadıkça genişleyemezler.

Ultraviyole Radyasyon Etkileri
Ozon tabakasının incelmesi nedeniyle, doğru UV radyasyon ölçümlerine acilen ihtiyaç duyulmaktadır. İnsan cildi ve gözleri, ultraviyole (UV) radyasyondan kaynaklanan hasarlara karşı özellikle hassastır. Ancak bu ışınlar canlılar için zararlı olduğu için bakteri, küf, mikrop ve mantarların yok edilmesinde etkili bir araçtır. Sonuç olarak, su ve kanalizasyonun arıtılması için uygun maliyetli bir yöntemdir.

Telekomünikasyon
Bu endüstride, lazer diyotlarının ve fiberlerin güç çıkışını ölçmek için günlük olarak entegre küre sistemi kullanılır.
Bu, entegre kürelerin IR, Vis ve UV gibi ışık dalgalarının ölçüldüğü hassasiyeti nasıl geliştirdiğinin yalnızca küçük bir örneğidir. Birçok modern uygulama, bu teknolojilerin mümkün kıldığı kesin kalibrasyonlara dayanır.

Sonuç
Kullanımı yıl entegre küre, standart bir detektör ve ışık toplama düzeneği kullanılarak okunamayacak nesnelerden ölçümler alabilirsiniz. Yarı şeffaf veya opak çözeltiler ve lensler gibi ışık yönünü değiştiren numunelerin ölçümleri en iyi şekilde bir entegre küre kullanılarak alınır.
İdeal bütünleştirici küre teorisi iki önemli sonuç verir, ancak yalnızca dikkatimizi ana kaynaktan gizlenen ve yalnızca iç yüzeyin diğer bölümlerindeki yansımalarla aydınlatılan alanlarla sınırlarsak.
Kürenin iç yüzeyine ulaşan ışıma gücü miktarı, giriş portu yoluyla küreye giren ışıma gücü miktarı ile orantılıdır. Ana kaynak, hedef alanı doğrudan aydınlatmaktan korunuyorsa, ışınım seviyeleri kaynağın geometrisinden veya yönünden etkilenmez. Bir ışıma gücü dedektörünün optik giriş elemanı olarak bir bütünleyici küre kullanıldığında, bu özellik daha da önem kazanır.
Kürenin iç yüzeyinin doğrudan aydınlatılmayan bir kısmından yansıyan ışınım, küre içinde meydana geldiği her yerde aynı yönlü dağılıma sahiptir.
Küreden çıkan optik radyasyonun parlaklık ve çıkış dağılımlarının izotropik olduğu göz önüne alındığında, kürenin çıkış portu mükemmel bir Lambertian kaynağı olarak kullanılabilir. Kalibrasyon için referans olarak bir küre kullanıldığında bu kalite çok faydalıdır.

FAQs
Bir bütünleştirici küre neden küresel bir şekle sahip olmalıdır?
Işık bir kürenin merkezinden yayıldığında, normal gelişiyle kenarlardan yansır ve orijinine geri döner. Bazı ışınlar hiçbir zaman bir küpün merkezine ulaşamayacağından, aygıt yayılan ışığın toplam miktarını doğru bir şekilde ölçemez.
