Telekom ve IEC-61000-4-5 Testi İçin Dalgalanma Jeneratörleri

Yükselişin nedeni?
1. Güç sistemi geçiş geçişleri
1) Kondansatör sıralarının değiştirilmesi, kondansatörlerin ani boşalması veya şarj edilmesi gibi ana güç sistemi anahtarlama bozuklukları;
2) Güç dağıtım sisteminde küçük yerel anahtarlama eylemleri veya yük değişiklikleri;
3) Anahtarlama cihazlarıyla ilgili rezonans olgusu; gerilimin salınan bir dalga biçimiyle sonuçlanan;
4) Ekipman kombinasyonunun topraklama sistemine kısa devre ve ark hatası gibi çeşitli sistem arızaları.

2. Yıldırım geçici
1) Harici (dış) devreye doğrudan yıldırım düşer ve enjekte edilen büyük akım, voltaj üretmek için topraklama direnci veya harici devre empedansı üzerinden akar;
2) Binalarda ve dış iletkenlerde gerilimler ve akımlar oluşturan dolaylı yıldırım (yani, bulutlar arasında veya bulutlarda yıldırım düşmesi veya yakındaki nesnelere yıldırım düşmesi sonucu oluşan elektromanyetik alan);
3) Civardaki toprağa doğrudan deşarj edilen yıldırım akımı, ekipmanın birleşik topraklama sisteminin ortak topraklama yoluna bağlandığında indüklenmiş bir voltaj üretir;
4) Yıldırımdan korunma cihazı çalıştığında voltaj ve akım hızla değişebilir ve dahili devreye bağlanabilir.

Test seviyesi
Bu seviye, bu standartta standartlaştırılmış olan öncelikli test seviyesidir ve spesifik test seviyesi, müşterinin veya kendi şirketinin standartlarına göre değiştirilebilir.

Test ekipmanı/kombinasyon dalga üreteci
1. İletişim hattı
Gereksinimler: 10/700us kombine dalga üreteci kullanan simetrik iletişim hatlarının portları;
2. Güç kabloları, birbirine bağlanan teller
Gereksinimler: Güç kabloları ve kısa mesafeli sinyal ara bağlantıları, 1.2/50us birleşik dalga üreteci kullanın.
EUT'ye uygulanan çıkış dalga biçimini belirtir (test edilen ekipman). Dalga formu aşağıdaki iki ile tanımlanır:

1.2/50us kombine dalga üreteci
1. Açık devre voltajı;
Gereksinimler: açık devre voltaj dalgası ön zamanı 1.2us; açık devre voltajı yarı tepe süresi 50us.
2. Kısa devre akımı.
Gereksinimler: kısa devre akımı dalgası ön süresi 8us; kısa devre akımı yarı tepe süresi 20us.

1.2/50us kombine dalga üreteci prensibi:

1.2/50us (açık devre) voltaj dalgalanması ve 8/20us akım dalgalanması (kısa devre durumu) oluşturmak için farklı cihaz değerleri seçilmiştir.

10/700us kombine dalga üreteci
1. Açık devre voltajı;
Gereksinimler: açık devre voltaj dalgası ön zamanı 10us; açık devre voltajı yarı tepe süresi 700us.

2. Kısa devre akımı:
Gereksinimler: kısa devre akımı dalgası ön süresi 5us; kısa devre akımı yarı tepe süresi 320us.

10/700us kombine dalga üreteci prensibi:

10/700us voltaj dalgalanması (açık devre) ve 5/320us akım dalgalanması (kısa devre durumu) üretmek için farklı cihaz değerleri seçilmiştir.

Elektronik Ekipman Dalgalanma Testi - Set Üstü Kutusu
Set üstü kutunun harici bağlantı noktaları şunları içerir:
1. Güç bağlantı noktası
2. Kablo bağlantı noktası
3.USB portu
4. HDMI bağlantı noktası
5. Ağ bağlantı noktası
6. AV bağlantı noktası

Kablo
Harici bağlantının set üstü kutuya zarar vermemesi için yapmamız gereken yıldırım/dalgalanma testleri özellikle DVB-C için kablo bağlantı noktasında, HDMI bağlantı noktasında ve ağ bağlantı noktasında, dalgalanma kablo hattından gelir ve bu da alıcı kutusuna zarar verebilir. Hasarın nedeni Kalkanın izolasyon cihazının (izole yüksek voltajlı kondansatör) yanması veya set üstü kutunun Tuner çipinin yanması, set üstü kutu kilitlemesinde sorunlara neden olması yaygındır. Yaygın olanlar, kilitlemenin başarısız olması ve hassasiyette (mozaik) ciddi azalmadır. Bu nedenle, kablo hattı girişi bir dalgalanma testi.

LAN bağlantı noktası (ağ bağlantı noktası)
Aynısı ağ bağlantı noktası için de geçerlidir. Ağ portu, iletişim hattının simetrik hattına ve ara bağlantı hattına aittir, bu nedenle dalgalanmanın ortak modu ve diferansiyel modu için kullanılması gerekir. Seviye, şirketin standartlarına veya müşteri gereksinimlerine bağlıdır. Ortak mod, tüm veri bağlantı noktalarının birbirine bağlı olduğu ve ardından kullanılmayanların orta musluğa topraklandığı ve yıldırım çarpmalarına karşı test edildiği anlamına gelir; diferansiyel mod, her bir veri hattı çiftinin pozitif ve negatife bağlı olduğu ve ardından belirli bir dalga formu kombinasyonunun kullanıldığı anlamına gelir. Testten sonra bak bakalım ping atabiliyor mu, geçemiyorsa hasar var demektir. Hasarın olası nedeni, CPU'nun doğrudan devrilmiş olmasıdır; ağ izolasyon trafosu da devrilmiş, bu nedenle ağ trafosunun kalitesinin daha iyi olması gerekiyor.

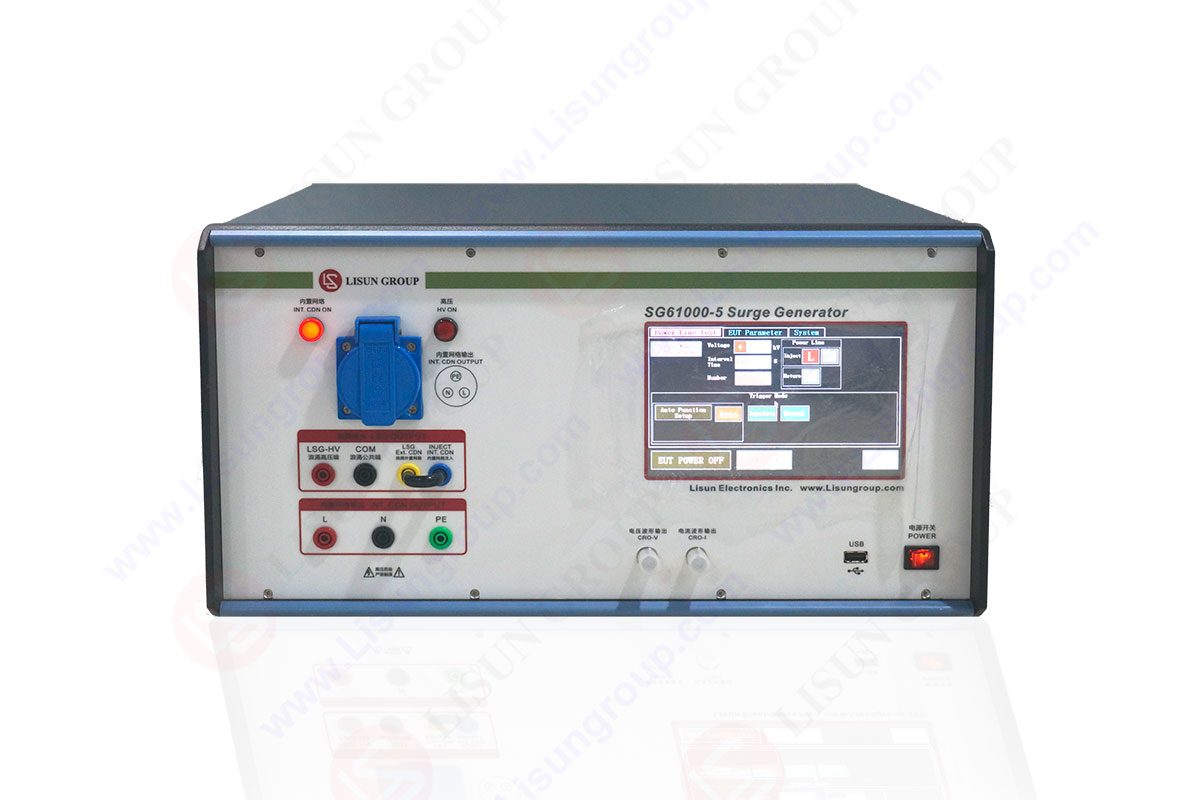

Dalgalanma Testi sırasındaki yüksek voltaj riski nedeniyle, birlikte çalışmak üzere Dalgalanma Testi PD-E01 için Koruma Cihazını seçmenizi öneririz. Dalgalanma Jeneratörü SG61000-5 (PD-E01'in iç boyutu EUT için 30*30*30 cm'dir, diğer boyutların özel tasarıma ihtiyacı vardır).

seçmenizi öneririz LISUN Birlikte çalışabileceğiniz SG-DESK Dalgalanma Jeneratörü masası SG61000-5 Dalgalanma Jeneratörü ve İzolasyon Transformatörü.
