Yıldırım dalgalanma üretecinin koruma analizi

1. Elektronik ekipman yıldırım dalgaları için test standartları
Elektronik ekipmanın yıldırım dalgalarının ulusal standardı GB/T17626.5'tir (uluslararası IEC61000-4-5 standardına eşdeğerdir). Standart, temel olarak dolaylı yıldırım çarpmaları tarafından üretilen çeşitli durumları simüle etmek içindir:
(1) Yıldırım orta ve dış hatlara çarpar ve dış hatta veya toprak direncine büyük miktarda akım akar ve bu da girişim voltajına neden olur.
(2) Dolaylı yıldırım çarpmaları (bulutlar arasında veya bulut içinde hafif çarpmalar gibi) dış hattaki voltajı ve akımı hisseder.
(3) Yıldırım çarpma hatları nesnelere yakındır ve etraflarında oluşan güçlü elektromanyetik alanlar dış hattaki voltajı hissedebilir.
(4) Yıldırım komşu toprağa düşer ve toprak akımı, halka açık topraklama sisteminden geçerken verilir.

Standartlar, yıldırım çarpmalarını simüle etmenin yanı sıra, trafo merkezini ve diğer durumları ve anahtarlama eylemi nedeniyle ortaya çıkan girişimi (anahtarlama sırasında geçici voltaj geçişine neden olur) da simüle eder, örneğin:
(1) Ana güç sisteminin anahtarlanması sırasında oluşan parazit (kondansatör grubunun anahtarlanması gibi).
(2) Aynı ızgara, cihazın yanındaki daha küçük anahtar atarken girişimdir.
(3) Rezonans hattı olan kristal tüp ekipmanına geçin.
(4) Ekipman topraklama ağları veya topraklama sistemleri arasında kısa devre ve uçan ark arızası gibi çeşitli sistematik arızalar.

Standart, iki farklı dalga biçimi üretecini tanımlar: biri, güç hattına yıldırım çarpması ile indüklenen dalga biçimidir; diğeri ise iletişim hattında indüklenen dalga biçimleridir.

Bir dalgalanma jeneratörü nasıl çalışır?

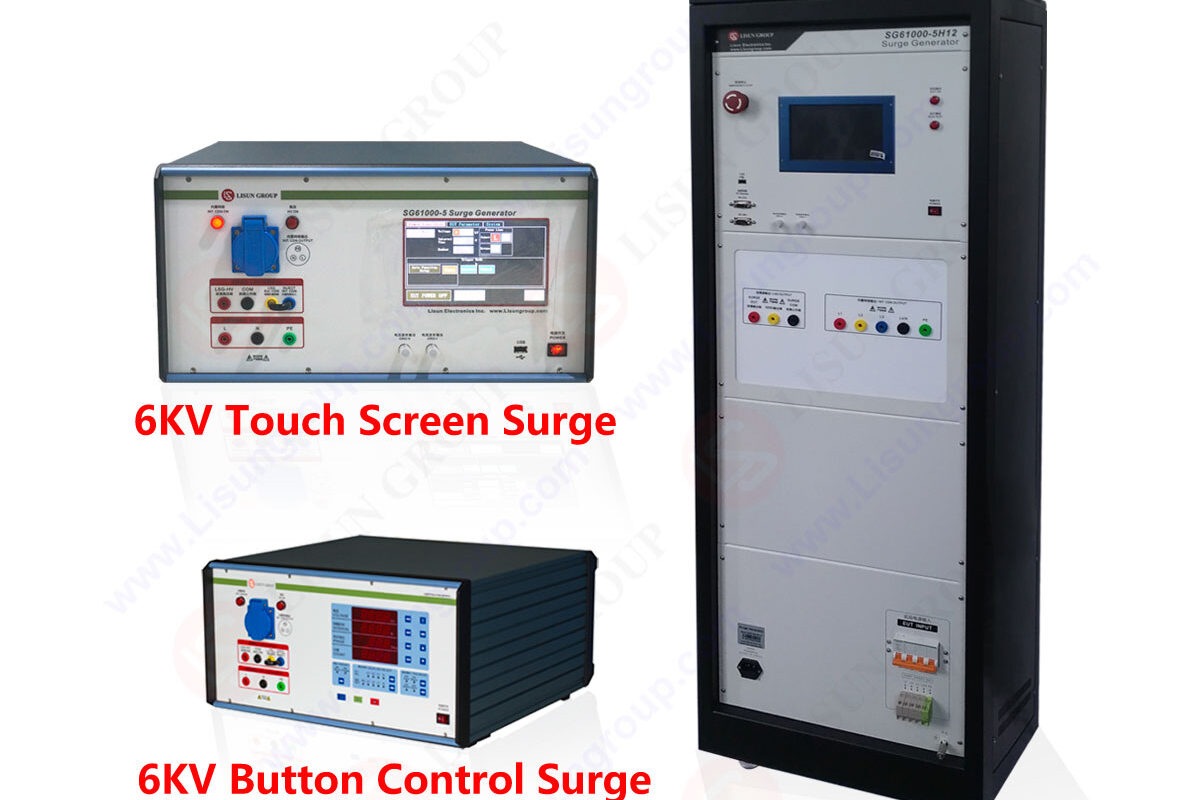

The SG61000-5 dalgalanma jeneratörü farklı ekipmanların güç kablolarının ve dahili konektörlerinin, doğal yıldırım dalgalanması indüksiyonu ve büyük kapasiteli yük anahtarlamasının neden olduğu yüksek enerjili geçici parazitlere karşı direncini değerlendirmek için ortak bir temel sağlar. Tamamen karşılar IEC 61000-4-5, EN61000-4-5 ve GB / T17626.5 standartları.

Her iki hat da hava rafı hattına aittir, ancak hatların empedansı farklıdır: güç hattında üretilen dalga biçimleri nispeten daha dardır (50uS) ve sınır dik olmalıdır (1.2US); ve iletişim hattındaki indüksiyon indüklenir. Dalgaların ortaya çıkışı daha geniştir, ancak ön kısım daha yavaş olmalıdır. Daha sonra, güç hattı üzerine düşen yıldırımların ürettiği dalga formları ile devreyi esas olarak analiz edeceğiz ve ayrıca iletişim devresinin yıldırımdan korunma teknolojisini kısaca tanıtacağız.

2. Yıldırım dalgası dalgalanma darbe üretim devresini simüle etmenin çalışma prensibi

Yukarıdaki resim, güç dağıtım ekipmanına yıldırım elektrik çarpmasının indüklenmesiyle üretilen dalgalanma voltajını göstermektedir. Veya yıldırım akımının yıldırım akımı, kamu topraklama direnci yoluyla yıldırım akımı tarafından üretilen anti-yüksek voltaj darbeli devreden geçti.
4KV'nin tek darbe enerjisi 100J'dir

Şekilde, Cs bir enerji depolama kapasitörüdür (yaklaşık 10 UF, Leiyun kapasitansına eşittir); Us, yüksek voltajlı bir güç kaynağıdır; Rc bir şarj direncidir; Rs, direnç oluşturmak için darbe süresidir (deşarj eğrisi direnci oluşturur); Rm, akım bir endüktans oluşturmak üzere yükseldikçe, Ls ile eşleşen dirençtir. Yıldırım ve çarpma önleyici direnç testi, farklı ürünler için farklı parametre gereksinimlerine sahiptir. Yukarıdaki şekildeki parametreler, ürün standardı gereksinimlerine göre biraz değiştirilebilir.

Temel parametre gereksinimleri:
(1) Açık çıkış voltajı: 0.5 ~ 6kV, 5 seviye çıkışa bölünmüştür, son seviye kullanıcı ve üretici tarafından belirlenir;
(2) Kısa devre çıkış akımı: 0.25 ～ 2KA, farklı test seviyeleri için;
(3) İç direnç: 2 ohm, diğer farklı deneme seviyeleri için ek direnç 10, 12, 40, 42 ohm;
(4) Dalga çıkış polaritesi: pozitif/negatif; dalga çıkışı güç kaynağı ile senkronize edildiğinde, faz 0 ila 360 derecedir;
(5) Tekrar sıklığı: En az dakikada bir.

Yıldırım acele direnci testinin sert seviyesi, seviye 5'e ayrılır:
Seviye 1: İyi koruma ortamı;
2. seviye: Belirli bir koruma ortamı vardır;
seviye 3: sıradan elektromanyetik taciz ortamı, endüstriyel çalışma alanı gibi ekipman için özel kurulum gereklilikleri;
4. seviye: ciddi şekilde taciz edilen ortam. Örneğin, sivil hava-raf hatları, benzeri görülmemiş yüksek voltaj trafo merkezleri.
X Sınıfı: Kullanıcı ve üretici tarafından belirlenir.

Şekildeki 18uF kondansatör sert seviyeye göre farklı olabilir ve seçim değeri farklı olabilir ama belli bir değerden sonra temelde pek bir anlam ifade etmez.

10 ohm direnç ve 9uF kapasitörler sert seviyeye göre farklı seçilebilir. Pek mantıklı değil.

Ana parametreler:
(1) DC kırılma gerilimi. Bu değer, düşük yükselme oranının (dv/dt = 100V/s) voltaj değeri tarafından belirlenir.
(2) Entelektüel (veya dalga) arıza voltajı. Deşarj tüpünün dinamik özelliklerini temsil eder ve yükselen hızın voltaj değeri DV/DT = 1KV/uS voltaj değeridir.
(3) Adlandırılmış darbe deşarj akımı. 8/20uS dalga formunun nominal deşarj akımı (8uS, 20uS'lik yarım tepe süresi) genellikle 10 kez deşarj olur.
(4) Standart deşarj akımı. 50Hz AC akımın anma geçerli değeri sayesinde, her bir deşarj için süre 1s ve deşarj 10 kezdir.
(5) Maksimum tek darbe serbest bırakma akımı. 8/20US akım dalgaları için tek bir maksimum deşarj akımı için.
(6) İşin sık görülen akım değeri. 8/20uS akım dalgaları için tek bir maksimum deşarj akımı için. 50Hz AC gücü için, arka arkaya 9 haftalık maksimum akımın geçerli değerine dayanabilir.
(7) Yalıtım direnci. 8/20uS akım dalgaları için tek bir maksimum deşarj akımı için. 50Hz AC gücü için, arka arkaya 9 haftalık maksimum akımın geçerli değerine dayanabilir.
(8) Kapasite. Deşarj tüpü arasındaki kapasitans genellikle 2 ve 10pF arasındadır, bu tüm geçici girişim soğurma cihazlarının en küçüğüdür.

Ultra yüksek dalga gerilimi bastırma devresi örneği
Örnek 1

Yukarıdaki şekil, daha güçlü yıldırım akan darbe voltajına dayanabilen bir elektrik prensibi diyagramıdır. Şekilde: G1 ve G2, esas olarak yüksek voltajlı eş modüllü dökme darbesini bastırmak için kullanılan gaz tahliye borularıdır. Bastırma yeteneğine sahiptir; VR, esas olarak yüksek voltaj diferansiyel modüler dalga darbesini bastırmak için kullanılan basınca duyarlı bir dirençtir. G1, G2 ve VR bastırmasından sonra, yardımcı mod ve diferansiyel dalgaların genliği ve enerjisi büyük ölçüde azalır.

G1 ve G2'nin arıza gerilimi 1000Vp ~ 3000Vp olarak seçilebilir. VR voltajı genellikle endüstriyel frekans voltajının maksimum değerinin 1.7 katıdır.
G1, G2'nin bozulmasından sonra takip akımı üretilecektir. Sonraki akımın kısa devre yapmasını önlemek için bir sigorta eklediğinizden emin olun.

Örnek 2

Voltaja duyarlı iki direnç VR1, VR2 ve bir deşarj tüpü G3 eklenmiştir. Ana amaç, kovaransın geriliminin bastırılmasını güçlendirmektir. Voltaj direncinin kaçak akımı nedeniyle, genel elektronik ürünler kaçak akımla katıdır (kaçak akımınkinden daha az (0.7mAp'den daha az), bu nedenle resme bir deşarj borusu G3 eklenir, bu da akım devresinin kaçak akımı 0'a eşittir. G3'ün delinme gerilimi, G1 ve G2'nin delinme geriliminden çok daha düşüktür. G3 kaçağı yalıttıktan sonra, gerilim direnci VR1 veya VR2'nin delinme gerilimi buna göre düşük olarak seçilebilir ve neden olabilir güçlü bir engelleyici etki.

Çeşitli yıldırımdan korunma cihazlarının bağlantısı
Yıldırımdan korunma cihazlarının kurulum sırası yanlış yapılamaz. Boşaltma tüpü ön planda olmalı, ardından indüktörü ve basınca duyarlı direnci (veya boşaltma tüpünü) engellemek için dalgalar ve ardından yarı iletken TVS kapıları veya X kapasitörleri ve Y kapasitörleri gelmelidir.

The SG61000-5 tam otomatik dalgalanma jeneratörü (yıldırım dalgalanması bağışıklık testi, birleşik dalga üreteci, aşırı gerilim üreteci / aşırı gerilim üreteci, birleşik aşırı gerilim ve akım üreteci olarak da adlandırılır).
