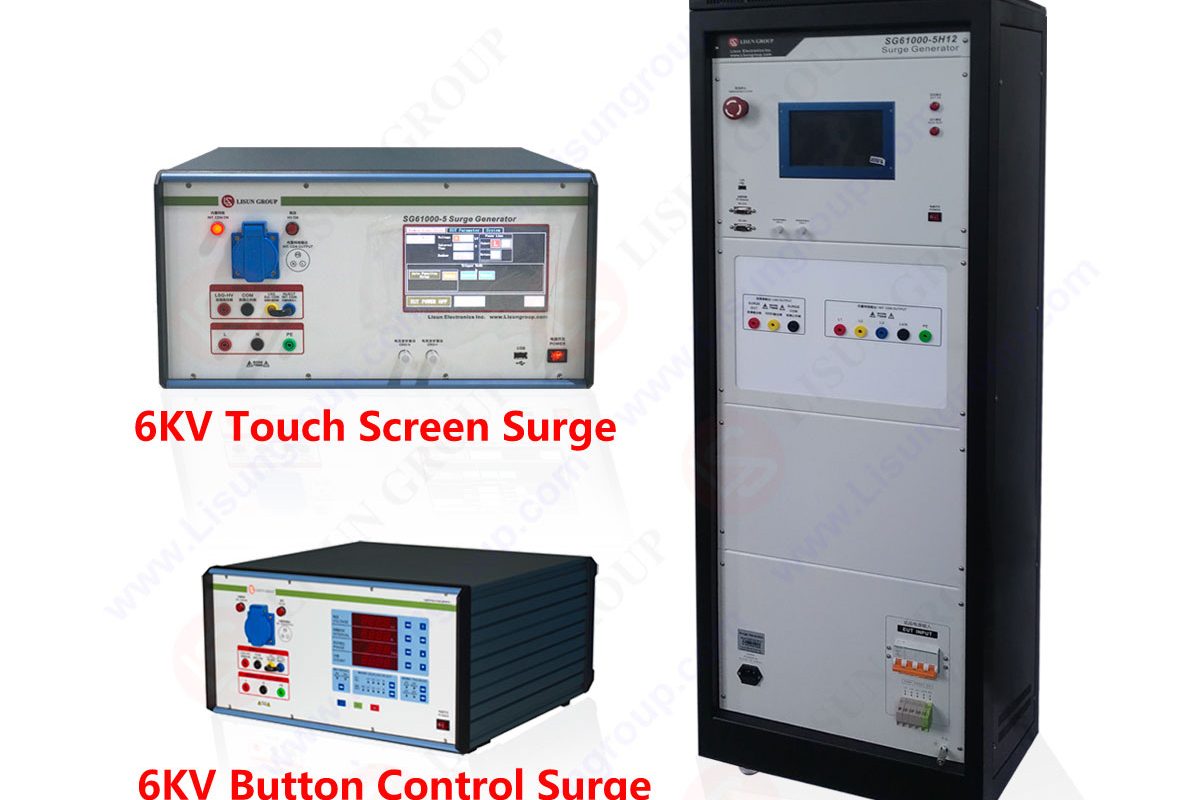

Yıldırım dalgalanma jeneratörü, elektronik ve ev aletlerini test etmek için kullanır

Aşırı Gerilim Jeneratörü SG 61000-5 Çalışma Prensibi
SG 61000-5 standardı, bağışıklık kriterlerine dayanmaktadır. Anahtarlama ve yıldırım geçişlerinin neden olduğu tek yönlü dalgalanmalara karşı ekipman için standart test seviyelerinin yanı sıra test tekniklerini de tanımlar. Elektrikli ve elektronik ekipman testlerinin dereceleri, ortam ve kurulum koşullarına bağlı olarak değişir. Elektrikli ve elektronik ekipmanların aşırı gerilim direncini hesaplamak için tek bir referans oluşturmak bu standardın temel amacıdır.

Aşırı Gerilim Koruması SG 61000-5'in bağışıklık stresi, voltaj ve akım darbelerinin göstergesi olarak karakterize edilir. Bu darbeler, test edilen cihazın dışında meydana gelen olaylarla sonuçlanan güç ağlarında üretilir. Dalgalanmalara tipik olarak, kapasitör bankası anahtarlama veya yük kaymaları gibi güç sistemi anahtarlama geçişleri neden olur. Yıldırım, doğrudan iletim hattında veya yakındaki bir yıldırım düşmesi nedeniyle elektrik hatlarında dalgalanmalara neden olur.

Kondansatör-Deşarj Tekniği
A dalgalanma jeneratörü kapasitör deşarj prosedürünü gerçekleştirmek için kullanılır. Bu aparat, elektrik hatlarını yüksek voltajlı, tek yönlü darbelere dönüştürmek için kullanılır. İmpulslar daha sonra arızalı güç bağlantısı üzerinden iletilir. Güç kaynağının voltajı, kapasitör yükleriyle doğrudan bir ilişkiye sahiptir. Anahtarı kapattığımızda, kapasitör test edilen kabloya yüksek voltaj darbesi boşaltır.

Son olarak bulguları inceliyoruz. Eğri, bir boşluk yanıp söndüğünde zamanın voltajı nasıl etkilediğini gösterir. Eğri, boşluğa artan voltajlar uygulanarak ve kıvılcımlar durana kadar geçen süre ölçülerek oluşturulur. Eğri, flashover öncesi daha kısa gecikmeler ve daha yüksek bir uygulanan voltaj gösterecektir. Sıklıkla küçük bir zamansal gecikme vardır ve bunun altında boşluk asla parlamaz. "Minimum Arıza gerilimi" ile gösterilen belirli bir voltajın altında, bir boşluk, birkaç dakikalık olağan test süresi içinde asla parlama yapmaz.

Dalgalanma Bağışıklık Testleri
Yeterlilik Sınavı Dalgalanma, DUT'nin kısa bir süre boyunca (yıldırım çarpması gibi) çok yüksek voltaj seviyelerine karşı direncini test eder. Harici standartlar aşırı gerilim tepe voltajı gerektirir (SG 61000-5 ve IEC 61000-5). Örnek bir test, dalgalanma testi. Ortak bir dalgalanma dalga biçimi kullanır. Dalgalanma dalga biçimi 1.2 mikrosaniyede yükselir ve 50 mikrosaniyede düşer.

Her ünite, arızalanmadan veya geçmeden önce 50 ardışık darbe darbesi ile gerilir. RIO, dalgalanmadan sonra bu sonuçları kontrol etmek için kullanılır. 500 voltta soldan sağa doğru direnç RIO olarak ölçülür. 60 kV RMS izolasyonunda 5.7 saniye test edildiğinde, sızıntı 30 mikroamperden az olmalıdır. Dalgalanma karakterizasyon verilerinin istatistiksel analizi için başka yöntemler de mevcuttur. bu dalgalanma bağışıklık testi düşük frekanslı güç dalgalanmalarını simüle eder.

İşte dalgalanma olaylarını görmeyi tahmin edebileceğiniz birkaç örnek.
• Güç değiştirme olayları
• Elektrik şebekesindeki yalıtım arızaları
• Yakındaki reaktif yüklerin değiştirilmesi (örn. motorlar)
• Sigortalar atıyor (flyback voltajı)
• Çevreye yıldırım düşmesi (dolaylı olarak)

Dalgalanma Kaplin Yöntemleri
EMC dalgalanma testi
Dalgalanma genellikle AC (veya DC) güç girişi bağlantı noktalarına sağlanır, ancak belirli standartlar bunun sinyal bağlantı noktalarına da uygulanmasını gerektirir.
Dalgalanma darbeleri genellikle uygun şekilde belirlenmiş bir kaynak empedansı (örneğin seri olarak 2 ve 18uF) aracılığıyla sinyallere doğrudan bağlanır.
Kuplaj ağı tipik olarak, güç kaynağının veya yardımcı ekipmanın korunmasına yardımcı olan bir dekuplaj ağı ile birlikte bir bağışıklık test sistemi içinde barındırılır.

Dalgalanma testinde bazı tipik arıza modları
dalgalanma testi önemli miktarda enerji gerektirir. Kısa bir süre için ilgili akımlar kolayca 100A'ya yaklaşabilir. Bu kadar enerji ile ürününüzü mahvetmek oldukça kolaydır.
Sık karşılaşılan bazı sorunlar aşağıdaki gibidir:
• IC'ler kızartma.
• Kablolamada bozulma.
• Termal problemler.
• Ark yapmak oldukça yaygın görünüyor.
• Motor sargıları hasarlı.

Yıldırım simülasyon testi için, yıldırım dalgalanma jeneratörleri kullanılmaktadır. Birçok test standardı, ticari aviyonik, otomotiv ve askeri endüstrilere yerleştirilecek bileşenler üzerinde dolaylı yıldırım testleri talep etmektedir. Bağışıklık testi standartlarına ulaşmak için bu testler bileşenler, ürünler, cihazlar ve araçlar üzerinde yapılmalıdır. RTCA/DO-160 Bölüm 22 ve MIL-STD-461 uyarınca tek zamanlı ve çok zamanlı yıldırım dalgalanma simülatörleri gereklidir.

Yıldırım Dalgalanma Jeneratörü Testleri
MIL-STD-461G'den beş test uygulamasında bahsedilmektedir.
Çoklu Strok - Dalga Biçimleri 1 ve 2. Tüm uçaklarla uyumlu
Dalga Formu 3 – Çoklu Strok (hem 1 hem de 10 MHz'de uygulayın) Tüm düzlemler etkilenir.
Dalga formları 4 ve 5, kompozit kaplamaya/yapıya sahip uçaklar için geçerlidir. Tamamen metal bir kaplama/yapıya sahip bir uçak uygun değildir.
Dalga formu üç, Çoklu Patlama (hem 1 hem de 10 MHz'de uygulayın).
Çoklu Burst -Waveform 6. Yalnızca düşük empedanslı demetler için.

FAQs
Darbe gerilimine ne sebep olur?
Yıldırım darbeleri ve sistem anahtarlama darbeleri, elektrik şebekesindeki bu voltaj dalgalanmalarının başlıca nedenleridir. Ancak rezonans, zeminde ark oluşumu ve yalıtım arızası gibi diğer faktörler de güç sistemi aşırı gerilimine katkıda bulunabilir.

Bir dürtü üretecinin amacı nedir?
Darbe gerilimi jeneratörlerinin amacı, anahtarlama dalgalanmalarını ve yıldırım çarpmalarını taklit eden darbe gerilimleri üretmektir. Bir şarj doğrultucu, "Marx Devresi" darbe aşamaları, bir darbe voltaj bölücü ve bir darbe voltaj ölçüm sistemi, tüm test sistemini oluşturur.

Aşırı gerilim nasıl ölçülür?
Şarjlı bir kondansatör hızlı bir şekilde paralel olarak devreye girer. aşırı gerilim testi, Olarak da bilinir dalgalanma testi, sargılarda incelenmesi gereken bir dalgalanma darbesi üretmek için. Bağlantıdan sonra, kapasitörün depolanan enerjisi endüktiviteye salınır, ardından kondansatöre geri döner ve bu böyle devam eder. Rastgele ve form yaraları olan bobinler ve motorlar için: Test voltajı V = 2E+1000V'dir; burada E, motorun RMS dereceli Hat-Hat voltajıdır. Sargılar, statorlar, komple motorlar ve her tür jeneratör için bu en popüler test voltajı formülüdür.
