Dayanım gerilimi testi ve AC/DC Dayanım Gerilimi Testi nedir?

Dayanım gerilimi testi nedir?

Dayanım Gerilimi Testi, elektrikli cihazların, elektrikli ekipmanların, elektrikli cihazların ve elektrik devrelerinin yalıtım kapasitesini test etmek için yaygın bir yöntemdir. Dayanım Gerilimi Testi iki türe ayrılır: AC Dayanım Testi ve DC Dayanım Testi. İlki, test edilen ürünün nominal voltajından birkaç kat daha yüksek test voltajı kullanır, ikincisi ise analiz için akım-gerilim karakteristik eğrisini çizmek üzere farklı voltajlar altında kaçak akımın değerini gözlemler.

1 dakikalık yüksek voltaj basıncı kullanılarak seramik ve sıvı yalıtım gibi farklı yalıtım bileşenleri için yüksek voltajın uygulama süresi de farklıdır; 5 dakikada organik katı izolasyon; 3 dakika kullanarak voltaj transformatörü; ve yağa batırılmış güç kablosunu 10 dakika kullanarak. Gerilim Dayanım Testi Elektrikli ekipmanın yalıtım sorunlarını, nemini ve eskime olaylarını tespit edebilir. Bu tip testler oldukça önemlidir ve elektrikli ürünlerin güvenli kullanımını sağlamak için yeni veya hali hazırda kullanımda olan ürünlerin dayanım testlerinin güçlendirilmesi gerekmektedir.

Dayanım Gerilimi Testinin Temel Prensibi:

Test edilen ekipmanın izolasyonuna normal çalışma voltajından daha yüksek yüksek voltaj uygulayın ve kaçak akımdaki değişiklikleri bir süre izleyin. Kaçak akımın belirlenen aralıkta tutulması durumunda test edilen ekipmanın yalıtım yapısının ve fonksiyonunun iyi olduğu ve normal çalışma koşullarında güvenle çalıştırılabileceği belirlenebilir. Gerilim Dayanım Testi test edilen ekipmanın kaçak akımının yeterli olup olmadığını ve elektrik yalıtımının sürekliliğinin olup olmadığını tespit edebilir.

Yöntemi Gerilim Dayanım Testi Hidrostatik testi ve hava basıncı testini içerir. Özel gereksinimler aşağıdaki gibidir:

1. Hidrostatik test: Testten önce kaptaki hava boşaltılmalıdır. Basınç yalnızca basınç tankının duvar sıcaklığı sıvı sıcaklığıyla kabaca aynı olduğunda uygulanabilir. Basınç yavaşça belirlenen test basıncına yükseltilmeli ve 30 dakika süreyle muhafaza edilmelidir. Basınç, belirtilen test basıncının %80'ine düşürülür ve ardından kontrol edilir. Küresel tanklar için aynı zamanda GB 8.10.4.4-12337'deki 1998 gerekliliklerini de karşılamalıdır.
2. Hava basıncı testi: Test, test ünitesinin teknik direktörü tarafından onaylanması gereken güvenlik önlemlerine sahip olmalıdır. Basınç, belirtilen test basıncının %10'una yavaşça artırılmalı ve 5 dakika süreyle bu şekilde tutulmalıdır. Tüm kaynak bağlantıları ve bağlantıları sızıntı açısından kontrol edilmeli, daha sonra basınç kademeli olarak belirlenen test basıncına artırılarak 30 dakika süreyle muhafaza edilmelidir. Daha sonra belirtilen test basıncının %87'sine düşürülerek kontrol edilmelidir. Küresel tanklar için aynı zamanda GB 8.10.5.5-12337'deki 1998 gerekliliklerini de karşılamalıdır.

Amacı Gerilim Dayanım Testi:

Dayanım Gerilimi Testi, elektronik ürünün güvenliğini artırmak için normal koşulların çok üzerinde gerilim uygulayarak ve kaçak akımı ölçerek ürünün yalıtım performansını değerlendirmektir. Dayanım Gerilimi Testi uzun süreli test ve giden test olarak ikiye ayrılır. Ürünün yalıtım performansını değerlendirmek için uzun süreli test kullanılır. Giden testin süresi kısadır ve anahtar fabrikası, tel ve kablo malzemeleri fabrikası vb. endüstrilerde yaygın olarak kullanılır.

Nedir AC / DC Dayanım Gerilimi Testi?

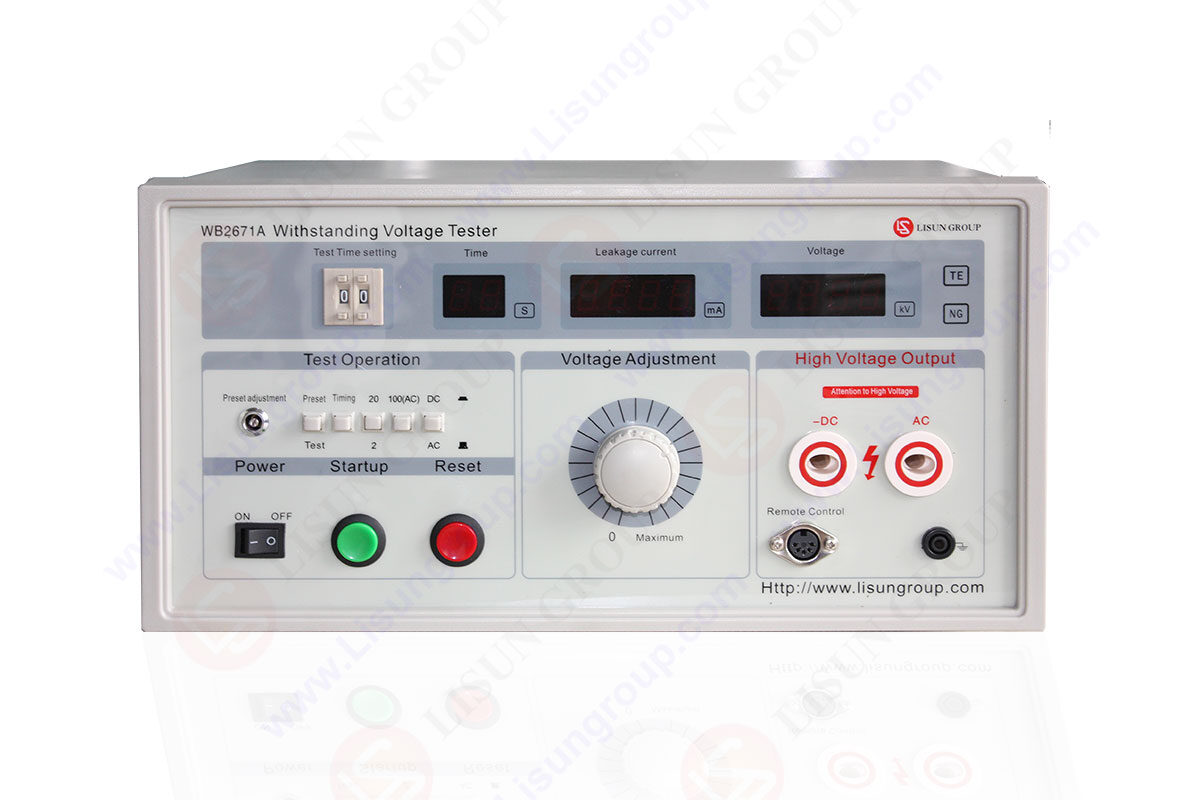

AC/DC Dayanım Gerilimi Testi, test edilen ürünün ve yalıtım malzemesinin yüksek gerilime karşı direncini değerlendirmek üzere AC/DC dayanım testi için analog ve dijital teknolojiyi birleştiren çok işlevli bir elektrik güvenliği test ekipmanıdır. Ayrıca izolasyon performansını değerlendirmek ve güvenliği artırmak için test sırasında kaçak akım ve izolasyon direnci gibi parametreleri de tespit edebilir.

AC/DC Dayanım Gerilimi Testinin teknik özellikleri arasında test voltajı aralığı, test akımı aralığı, test doğruluğu, kaçak akım izleme, izolasyon direnci izleme, görüntüleme modu, güvenlik koruması ve daha fazlası yer alır. Test voltajı aralığı genellikle 0 ila 5 kV veya 0 ila 10 kV arasındadır, test akımı aralığı genellikle 0 ila 20 mA veya 0 ila 30 mA arasındadır, yalıtım direnci izleme aralığı genellikle 0 ila 50 GΩ veya 0 ila 100 GΩ arasındadır. GΩ, ekran modu LED dijital ekran, LCD sıvı kristal ekran veya renkli dokunmatik ekran içerebilir ve güvenlik koruma ayarı, test güvenliğini sağlamak için aşırı yük koruması, aşırı voltaj koruması vb. içerir. Ayrıca test doğruluğu AC / DC Dayanım Gerilimi Testi test sonuçlarının doğruluğunu doğrudan etkileyeceğinden yüksek hassasiyetli cihazlar satın alınmalıdır.

Çalışırken AC / DC Dayanım Gerilimi Testi, aşağıdaki hususlara dikkat edilmelidir: Test sonuçlarının doğruluğunu ve operasyon personelinin güvenliğini sağlamak için uygun topraklama bağlantısı yapılmalıdır. Testten önce, test verilerinin güvenilirliğini sağlamak için test edilen ürünün veya yalıtım malzemesinin ulusal ve endüstri standartlarını karşılayıp karşılamadığı kontrol edilmelidir. Operasyon personeli, test cihazının kullanımına ve önlemlerine aşina olmak ve çalıştırma hatalarından kaçınmak için profesyonel eğitim almalıdır. Test sırasında, test cihazının nominal değerinin aşılmasını önlemek için voltaj ve akım kontrol edilmelidir. Test tamamlandıktan sonra, uzun süreli istikrarlı ve güvenilir çalışmayı sağlamak için güç bağlantısı kesilmeli ve test cihazı temizlenmeli ve bakımı yapılmalıdır.

Sonuç olarak, AC / DC Dayanım Gerilimi Testi birden fazla fonksiyona ve teknik özelliklere sahip önemli bir elektriksel güvenlik test ekipmanıdır. Test sonuçlarının doğruluğunu ve personelin güvenliğini sağlamak için kullanırken güvenlik ve önlem alınmalıdır.

Etiketler:WB2671A
