Sphere'in Bütünleştirilmesi: Giriş ve Uygun Maliyetli Çözümler

Yeni gelişen bir ışık kaynağı olarak LED, kendi yapısı ve aydınlatma özellikleri bakımından geleneksel ışık kaynağından oldukça farklıdır. LED'in kendi kendini soğurma etkisi ve entegre kürenin iç kalkanının getirdiği ölçüm hatası nedeniyle LED'in optik akı hatası, büyük miktarda optik akı hatasıyla ölçülür. Geleneksel entegre küredeki dahili ışık kaynağının konumu ve dişli ekranı, ölçüm hatasını azaltacak şekilde ayarlanmalıdır. Yazılım simülasyonunun verileri ve teorik hesaplaması, LED'lerin binanın iç duvarına yerleştirilmesi gerektiğini kanıtlıyor. entegre küre ve dedektör probu ile aynı düzlemde 90°.

Işık kaynağının ışık kaynağının zorluğu optik akı testidir. Geleneksel ışık kaynaklarıyla karşılaştırıldığında, LED'lerin özelliğinden dolayı, Uluslararası Aydınlatma Komisyonu (CIE) ve Amerika Birleşik Devletleri, Kanada ve diğer ülkelerin ölçüm araştırma kurumları LED optik akı test yöntemini önermiş olsa da, bu tanınmamıştır. Uluslararası alanda bugüne kadar benzer optik akı test yöntemleriyle basit test yöntemi.

Aşağıdakileri içeren mevcut LED optik akı test yöntemleri mevcuttur: ① Optik pil dedektörlerinin kullanımı, tüm spektral noktalarda LED fonksiyonunun V (λ) doğru eşleşmesini sağlayamaz, özellikle mavi ve kırmızı dalga bantlarındaki mevcut dedektörler büyüktür. Test hatalarına neden olur [1]; ② Geleneksel ışık kaynaklarının optik akı test yöntemini entegre küre. Çünkü Test LED'i entegre küre Genellikle küçüktürler, hatta sadece 5 cm çapındadırlar. entegre küre teori tatmin edilmeyecektir, bu da teste neden olacaktır, bu da teste neden olacaktır, bu da teste neden olacaktır. Prensip hatası [2]; ③ Standart ışık cihazın iç yüzeyine yerleştirilmişse entegre küre, her yöne ışık yayan geleneksel standart ışıklar kullanılamayacaktır ve LED standart ışığın spektral standartlara ulaşması zordur [2]. Yukarıdaki problemler, LED optik akı testinin henüz mükemmelleştirilmemiş ve birleştirilmemiş olmasına yol açmıştır; bu aynı zamanda LED performansının ayrımını da etkilemiştir ve bu da LED endüstrisinin gelişmesine elverişli değildir. Bu makalenin asıl sorunu LED'in makul konumudur. entegre küre LED'in toplam ışık akısını, yani LED'in iç duvarına yerleşip yerleştirilemeyeceğini ölçen cihaz entegre küre.

LED optik akı ölçümünün özelliğine göre LED ölçümü, tasarımında benzersiz bir şekilde optimize edilmiştir. entegre küre. Aynı zamanda, sistemin stabilitesini ve doğruluğunu büyük ölçüde artıran insan refleksli malzemenin yüksek yansıtıcılığı kullanılır. Deneysel sonuçlar sistemin kararlılığının ve tutarlılığının diğer sıradan LED test sistemlerine göre çok daha yüksek olduğunu göstermektedir. LED optik parametrelere gerçekten çok uygun bir sistemdir.

kullanımı sırasında entegre küre optik akı ölçümü için, sıradan ışık kaynaklarının aksine, LED ışık kaynaklarının optik akı ölçümü, test doğruluğu açısından ekipmanı zorlamıştır. Bir yandan LED'ler genellikle sıradan ışık kaynaklarından daha güçlüdür ve genellikle alanın tamamında eşit şekilde yanmazlar. Bu özellik, LED'in doğrudan ışığının entegre kürenin yüzeyindeki dağılımının eşit şekilde dağılmamasına neden olur. Düzensiz dağılım doğrudan farklı LED'lerin doğrudan yansımasının farklı yansıma özelliklerine yol açar. Çünkü dedektör ağzının konumu ve saptırma plakasının ayarı sabittir ve farklı refleks dağılımları doğrudan sinyal dalgalanmaları olarak kendini gösterir. Sıradan ölçüm sistemlerinde farklı pozitif dağılım açıları, aynı LED'e farklı yerleştirme yönleri, aynı yönde farklı konumlar vb. optik akı aynı olsa bile ölçülen değer büyük farklılıklar gösterir. Müşteri doğrulama sonuçlarına göre, genel LED ölçüm sistemi LED'inin yerleştirme yönünün etkisi genellikle optik akı ölçüm sonuçları üzerinde %50'den fazladır (aynı LED tarafından farklı yönlerde ölçülen maksimum sinyal ile minimum sinyal arasındaki fark). .

Bütünleştirici küre nedir?

Küre entegrasyonu yüksek yansımalı iç yüzeye sahip içi boş bir küredir.
Topun içinde kullanılan veya kürenin içine yerleştirilen veya kürenin dışına ve pencere yakınına yerleştirilen yüksek verimli bir cihazın toplanması veya fırlatılması için kullanılır. Küre üzerindeki küçük pencere ışığın içeri girip dedektöre yaklaşmasını sağlayabilir.

video

Küre çalışma prensibini ve uygulamasını entegre etmek:

Kullanılan ışık rengi parametrelerinin testi entegre küre ve ışık kaynağı için spektrometre:
The CIE S025 / E: 2015 standardı ve IESNA LM 13032 tarafından açıklanan EN 4-2015: 79, küre boyutunun lamba boyutundan 10 kat daha büyük olması gerektiğini şart koşmaktadır [2] [3]. Bu, toplam gövde alanı küçük olan doğrusal ışıklar için uygun değildir. Öte yandan, birçok iç ölçüm laboratuarının benimsediği pratik prensipler, lambanın küre çapının %30'u kadar büyüklüğünü ölçebilmektedir. Ayrıntılar için lütfen aşağıdaki makalelere bakın: CIE025'e dayalı entegre küre ve açı ölçüm cihazında LED ölçümü için pratik teknikler [4]. Tanıtan her öğenin, entegre küre ölçüme müdahale edecek (bu nedenle çoklu yansıma olasılığını sınırlayacak) ve ışık akısının bir kısmını emecektir. Küreye yardımcı ışık kaynakları yerleştirilerek bu etki telafi edilerek soğurma katsayısı belirlenebilir. Gelecekte bir sertifikasyon laboratuvarı kurmak istiyorsak geçerli standartlarla ilgili tavsiyeleri dikkate almalıyız. Fabrikanın kalite kontrolü için kendi düzenlemelerinizi kullanabilirsiniz ancak küre içindeki lambanın boyutundan kaynaklanan hatayı dikkate almalısınız.

Entegre küre bir spektroradyometre fotometri, kolorimetri ve radyometri parametreleri ölçümü yapmak.
• IS-0.3M/IS-0.5M LED'ler, LED modülleri, mini LED ampuller ve diğer küçük lambalar içindir. Akı test aralığı 0.001 ila 1,999 lm'dir
• IS-1.0MA CFL veya LED ampuller içindir. Akı test aralığı 0.1 ila 199,990 lm'dir
• IS-1.5MA/IS-1.75MA CFL, LED ampul ve tüp, floresan lamba, CCFL içindir. Akı test aralığı 0.1 ila 1,999,900 lm'dir
• IS-2.0MA HID lambalar veya yüksek güçlü lambalar içindir. Akı test aralığı 0.1 ila 1,999,900 lm'dir

Bütünleştirici küre için notlar:

1. Noktalar entegre küre yeterince yüksek olmalı, geniş dalga boyu aralığını kapsamalı, güvenilir ve istikrarlı performans, iyi malzeme bütünlüğü ve tutarlı performans olmalıdır (LED gibi güçlü ışık kaynaklarının ölçüm sonucu için optik akı hatası ±% 3'ten az olmalıdır) , Kararlı spektral yansıma özellikleri, kaplamalar dayanıklıdır, düşmez, sararması kolay değildir ve temizlenmesi kolaydır. En az 10 yıl güvenilir hizmet ömrü sağlayabilir.

2. entegre küre sistem standart ışıklarla kalibre edilmelidir. Standart ışıklar yüksek stabiliteye ve yüksek tekrarlanabilirliğe sahip olmalıdır. ZUI'nın yüksek hassasiyetli ve NIST'e göre izlenebilir olmasını sağlamak için IESNA'nın öneri rehberliği altında taranmalı, eskitilmeli ve kalibre edilmelidir.

3. Küre küreye daha duyarlıdır ve kendi kendini emme etkisi daha hassastır. Genellikle lamba ölçümünün boyutu ve şekli, standart lambanın boyutu ve şekli ile tutarlı değildir. Entegre küre sistemi, kendi kendine soğurma düzeltmesi için standart ışıkları kurmalı ve absorbe etmelidir. Standart ışıkların soğurulmasına ilişkin kendi kendini soğuran ölçüm sürecinin tamamı boyunca, ışık radyasyonunun miktarı sabit olmalıdır.

LPCE-2 Entegre Küre Spektroradiometre LED Test Sistemi, tek LED'ler ve LED aydınlatma ürünleri ışık ölçümü içindir. LED'in kalitesi fotometrik, kolorimetrik ve elektriksel parametreleri kontrol edilerek test edilmelidir. Buna göre CIE 177CIE84,  CIE-13.3IES LM-79-19Optik-Mühendislik-49-3-033602KOMİSYON YETKİ YÖNETMELİĞİ (AB) 2019/2015IESNA LM-63-2IES-LM-80 ve ANSI-C78.377, SSL ürünlerini test etmek için entegre küreli bir dizi spektroradyometre kullanılmasını önerir.

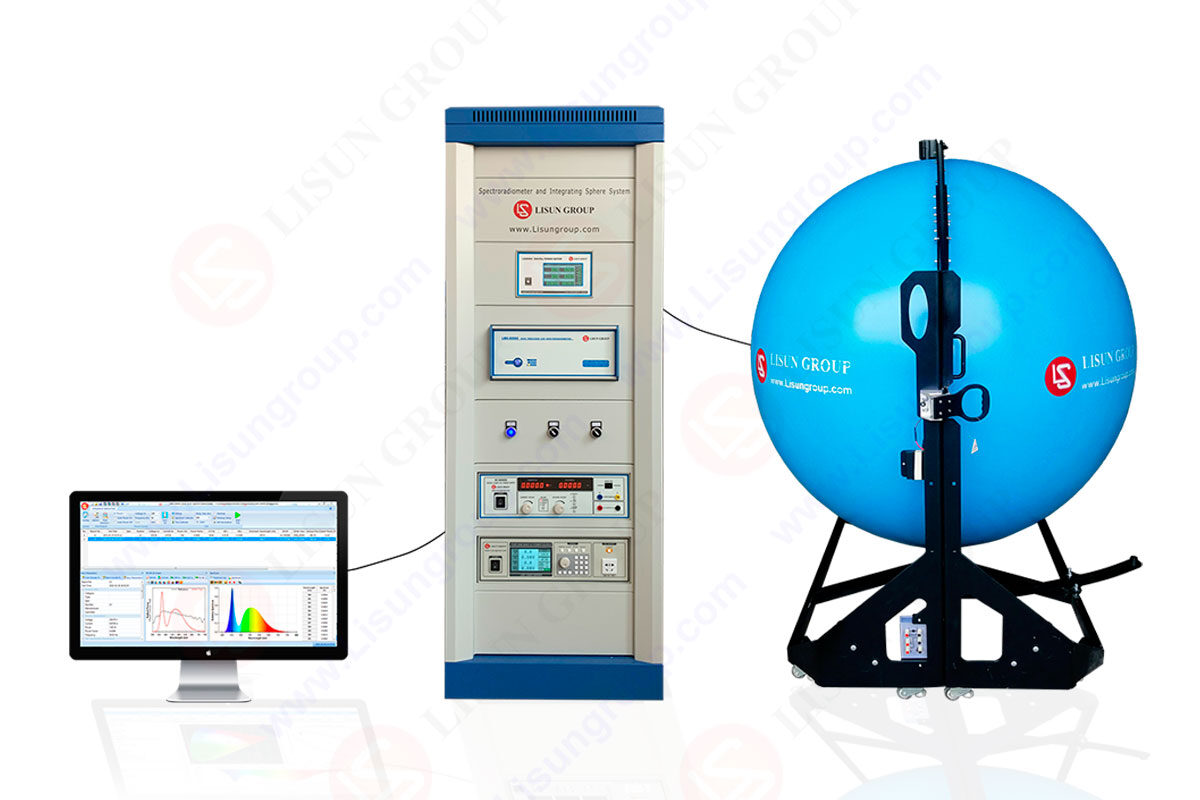

Küre Sistem LPCE 2 (LMS 9000) AL2 Entegre Yüksek Hassasiyetli Spektroradyometre

Yüksek Hassasiyetli Spektroradiyometre Entegre Küre Sistemi

Ancak bütçeniz kısıtlıysa. LISUN LPCE-3 LED Testi için bir CCD Spektroradiometre Entegre Küre Kompakt Sistemidir. Tek LED'li ve LED'li armatürlerin fotometrik, kolorimetrik ve elektriksel ölçümüne uygundur. Ölçülen veriler aşağıdaki gereksinimleri karşılar: CIE 177CIE84,  CIE-13.3KOMİSYON YETKİ YÖNETMELİĞİ (AB) 2019/2015IES LM-79-19Optik-Mühendislik-49-3-033602IESNA LM-63-2ANSI-C78.377 ve GB standartları
